Plug-in data cable protection, 2x2-pole, indirect earthing, with visual signalling, 5 V
Tips PDP-2x2-5-I-OS
Preces nr. 5080365
EAN 4012196742288
Preces nr. / Tips
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Plug-in data cable protection type 1+2/D1=C2 for the use in measurement, control and regulation technology
• Protective device for multi-wire systems
• Indirect shield earthing
• Frequency range to 100 MHz
• Earthing possible via the DIN rail or the connection cable
• Narrow structural width of 17.5 mm
• Hight level of system availability – no signal disruption without protection module
• With visual signalling and the option for remote signalling via the voltage supply PDP-PS
• Integrated bus connector included
Application: Universal lightning and surge protection for data transmission devices in MCR technology.
• Protective device for multi-wire systems
• Indirect shield earthing
• Frequency range to 100 MHz
• Earthing possible via the DIN rail or the connection cable
• Narrow structural width of 17.5 mm
• Hight level of system availability – no signal disruption without protection module
• With visual signalling and the option for remote signalling via the voltage supply PDP-PS
• Integrated bus connector included
Application: Universal lightning and surge protection for data transmission devices in MCR technology.
Tehniskie dati

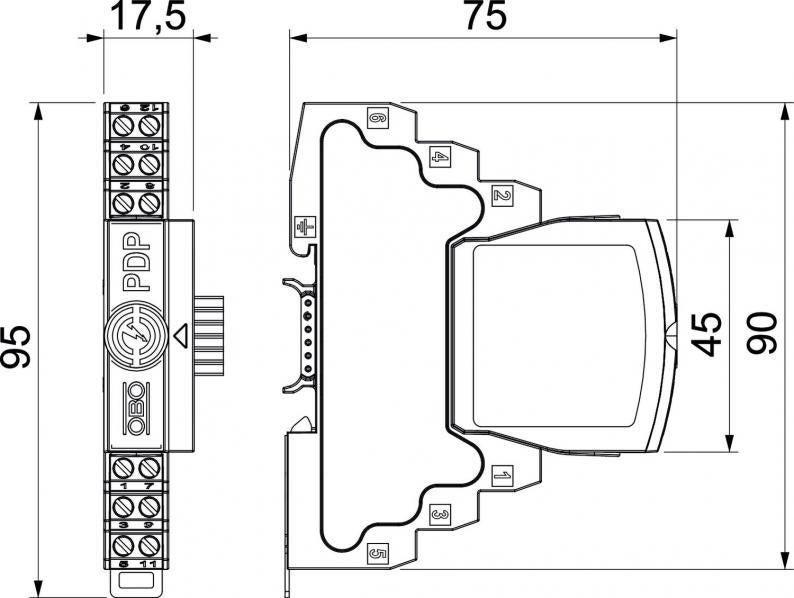

Izmēri
| Garums | 75 mm |
|---|---|
| Platums | 17,5 mm |
| Augstums | 95 mm |
Tehniskie dati
| Polu skaits | 4 |
|---|---|
| Gareniskā pretestība | 1.2 ± 5% |
| Ierīces signalizācija | nav |
| Spraudsistēma | Spaile |
| Aizsardzības līmenis dzīsla–dzīsla | 100 V |
| Aizsardzības līmenis dzīsla–zeme | 1600 V |
| Aizsardzības veids | IP20 |
| Pārbaudes standarts | IEC 61643-21 |
| Virknes pretestība katrai stieplei | 1,2 Ω ± 5% |
| Nominālā zibensizlādes strāva In aiz C2 (kopā) | 20 kA |
| Kapacitāte (dzīsla-dzīsla) | ≤30 pF |
| Kapacitāte (dzīsla-zemējums) | ≤30 pF |
| Zemējums ar: | Pieslēguma vads / U profila sliede |
| Ieejas / izejas montāža | Skrūvējamas spailes |
| Ekrāna pieslēgums | jā |
| Ekranējums | netieši |
| Impulsu strāvas caurlaidība, stieple-stieple | 10 kV / 5 kA |
| Impulsu strāvas caurlaidība, stieple–zeme | 10 kV / 5 kA |
| Kopējā impulsu strāva novadītājā (10/350) | 2,5 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 20 kA |
| Aizsardzības līmenis ekrāns–zeme (S-PE) | 1300 V |
| Nominālā noslogojuma strāva, DC | 0,6 A |
| Nominālā noslogojuma strāva, AC | 0,425 A |
| Augstākais ilgtermiņa spriegums AC | 4,2 V |
| Augstākais ilgtermiņa spriegums DC | 6 V |
| Nominālā noplūdes strāva (8/20 µs) | 10 kA |
| Robežfrekvence | 100 MHz |
| Izpildījums | 2x2-pole |
| SPD atb. | I + II klase/D1 + C2 |
| Kategorie | 1. + 2. tips/D1 + C2 |
| ROHS atbilstība | jā |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Impulsstrāva | 2,5 kA |
| Ievietotā slāpēšana (Insertion loss) | ≤3 dB |
| Stacionārā pieslēguma šķērsgriezums maks. | 2,5 mm² |
| Pieslēguma diametrs, vairākdzīslu min. | 0,14 mm² |
| Pieslēguma diametrs, vairākdzīslu maks. | 2,5 mm² |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 5V |
Pieslēgšanas iespējas
| Stacionārā pieslēguma šķērsgriezums min. | 0,14 mm² |
|---|---|
| Pieslēguma diametrs, elastīgs min. | 0,14 mm² |
| Pieslēguma diametrs, elastīgs maks. | 1,5 mm² |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,7889 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,7889 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
