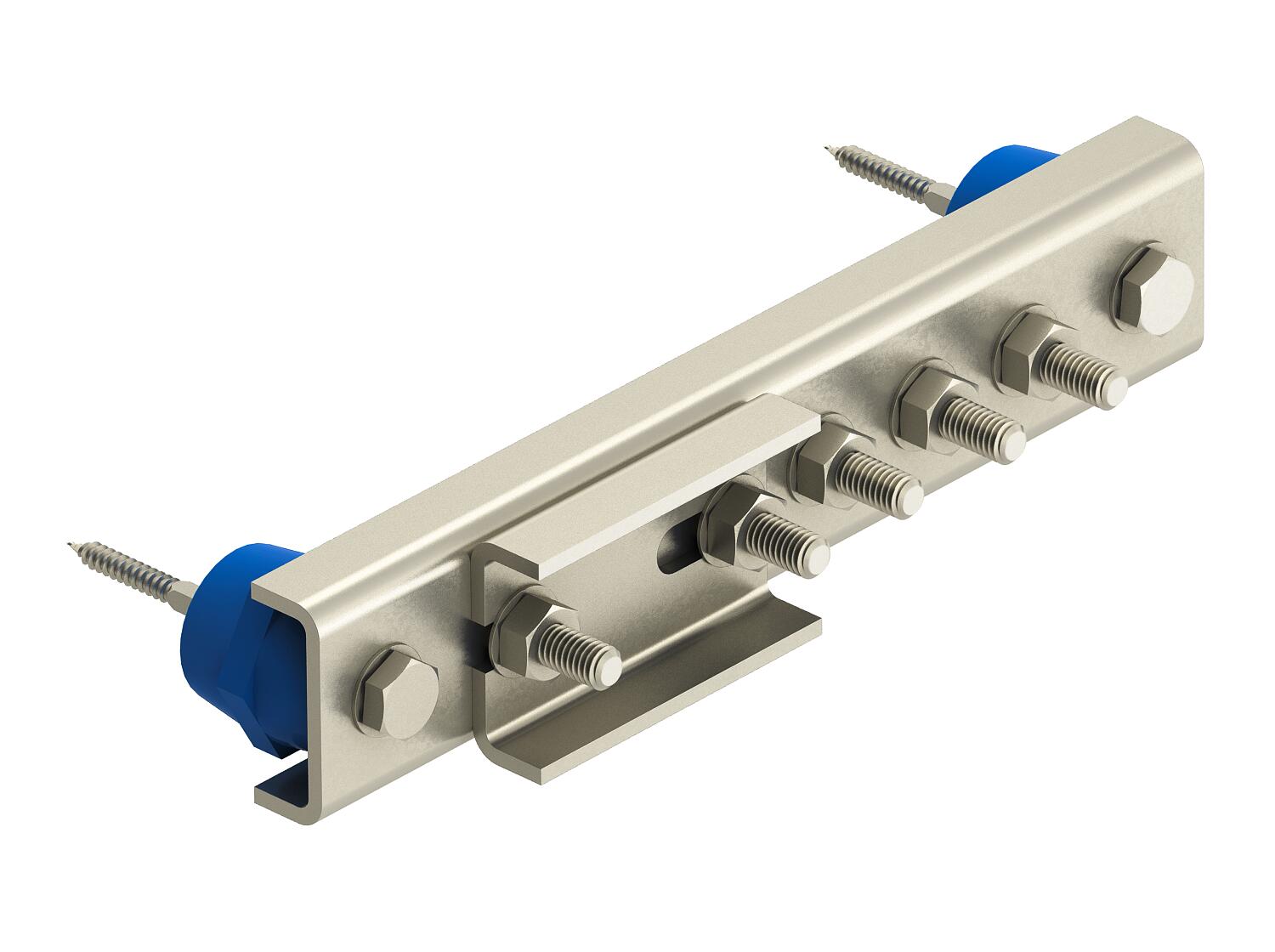

Potenciāla izlīdzināšanas kopne, paredzēta EX zonai 1/21, 2/22
Tips EX PAS 5
Preces nr. 5015265
EAN 4012196427628
Preces nr. / Tips
Garums
Platums
Augstums
Pieslēgumu skaits
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Aizsardzībai, neveidojot aizdedzes dzirksteles/funkcijas potenciāla izlīdzinājumam atb. DIN VDE 0100-410/-540, kā arī zibensaizsardzības potenciāla izlīdzināšanai, neveidojot aizdedzes dzirksteles atb. VDE 0185-305 (IEC 62305) pielikumos atb. VDE 0165-1 (IEC/ EN 60079-14)
• Izmantošana sprādzienbīstamās zonās, Ex 1. zonā un 2/21 un 22
• Pārbaudīts atb. sprādzienbīstamības grupai IIC
• Zibens strāvas izturības klase H (100 kA) atb. VDE 0185-561-1 (IEC/EN 62561-1)
• UV stabilizētas izolatora kājas, kas nesatur halogēnus
• Ar atsperpaplāksni, kas neļauj skrūvsavienojumiem atskrūvēties atb. VDE 0185-305-3
2. pielikums
• Piemērots izmantošanai telpās un ārpus tām
• Izmantošana sprādzienbīstamās zonās, Ex 1. zonā un 2/21 un 22
• Pārbaudīts atb. sprādzienbīstamības grupai IIC
• Zibens strāvas izturības klase H (100 kA) atb. VDE 0185-561-1 (IEC/EN 62561-1)
• UV stabilizētas izolatora kājas, kas nesatur halogēnus
• Ar atsperpaplāksni, kas neļauj skrūvsavienojumiem atskrūvēties atb. VDE 0185-305-3
2. pielikums
• Piemērots izmantošanai telpās un ārpus tām
Tehniskie dati
Izmēri
| Garums | 279 mm |
|---|---|
| Platums | 54 mm |
| Augstums | 4 mm |
Tehniskie dati
| Pieslēgumu skaits | 5 |
|---|---|
| Izolators | jā |
| Kopējais pieslēgumu skaits, apaļa šķērsgriezuma vads | 5 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8 mm | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 10 mm | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8–10 mm | 0 |
| Pieslēgumu skaits, plakanvads līdz 30 mm | 0 |
| Pieslēgumu skaits, plakanvads līdz 40 mm | 1 |
| Pieslēgumu skaits, vads līdz 6 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 16 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 25 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 95 mm², stingrs | 0 |
| Kontaktsliedes materiāls | Nerūsējošs tērauds (V2A) |
| Spailes materiāls | Nerūsējošs tērauds (V2A) |
| Izpildījums | tikai spaile |
| Zibens impulsa strāvas nestspēja | H/100 kA |
| ROHS atbilstība | jā |
| Konstrukcijas veids | Uzbūve fix |
| Izmērs | 5xM10 |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Izstrādājuma sērija | EX |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,7523 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 7,7523 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Pieslēgumu skaits
Preces nr.
EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
Garums
Pieslēgumu skaits
EX PAS 5
Preces nr.
5015265
Garums
279
Platums
54
Augstums
4
Pieslēgumu skaits
5
EX PAS 10
Preces nr.
5015270
Garums
441
Platums
54
Augstums
4
Pieslēgumu skaits
10
