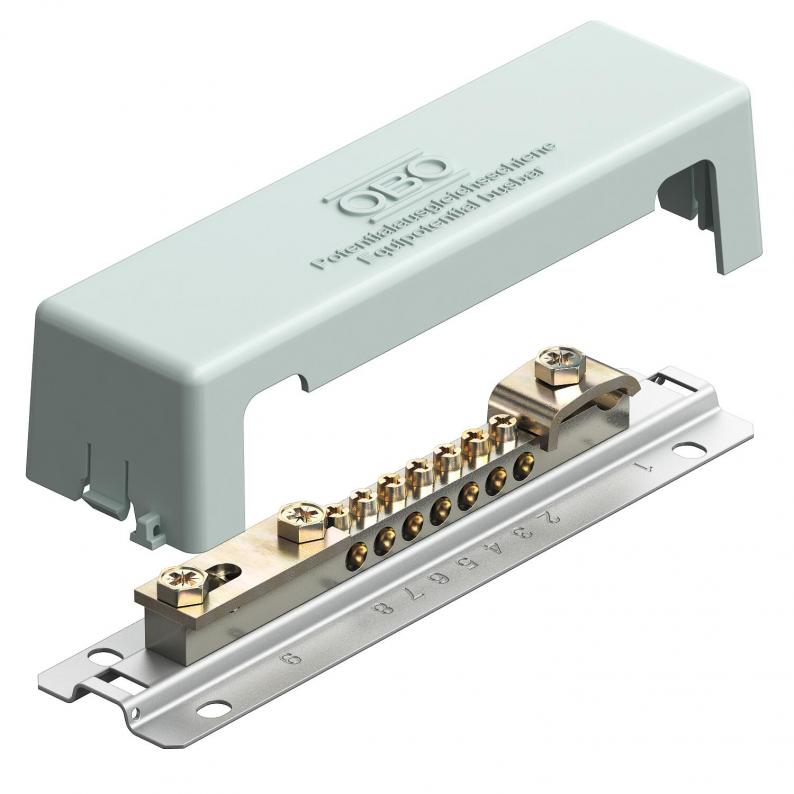

Potenciālu izlīdzināšanas kopne ar metāla balstplāksni
Tips 1809 M
Preces nr. 5015081
EAN 4012195378310
Preces nr. / Tips
5015081 / 1809 M
Garums
188 mm
Platums
52 mm
Augstums
43 mm
Krāsa
pelēks
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Potenciālu izlīdzināšanas sliede ar metāla kāju potenciālu izlīdzināšanai atb. DIN VDE 0100-410/-540 un zibensaizsardzības potenciālu izlīdzināšanai atb. DIN VDE 0185-305
• Pamata plāksne un vāks no pelēka polistirola
• Nosegplāksne, var plombēt/aprakstīt
• Pamatā plāksne no tērauda, karsti cinkota
• Kontaktu panelis no niķelēta misiņa
• Skrūves un pārliktņi no galvaniski cinkota tērauda
• Zibensizlādes strāvas vadītspēja 100 kA (10/350)
Pievienošanas iespējas:
• 7 viendzīslas vai vairākdzīslu vadi līdz 25 mm² vai smalkdzīslu vadi līdz 16 mm²
• 1 apaļš vads Rd 8–10
• 1 plakanais kabelis līdz FL 30 vai apaļš vads Rd 8–10
• Pamata plāksne un vāks no pelēka polistirola
• Nosegplāksne, var plombēt/aprakstīt
• Pamatā plāksne no tērauda, karsti cinkota
• Kontaktu panelis no niķelēta misiņa
• Skrūves un pārliktņi no galvaniski cinkota tērauda
• Zibensizlādes strāvas vadītspēja 100 kA (10/350)
Pievienošanas iespējas:
• 7 viendzīslas vai vairākdzīslu vadi līdz 25 mm² vai smalkdzīslu vadi līdz 16 mm²
• 1 apaļš vads Rd 8–10
• 1 plakanais kabelis līdz FL 30 vai apaļš vads Rd 8–10
Tehniskie dati

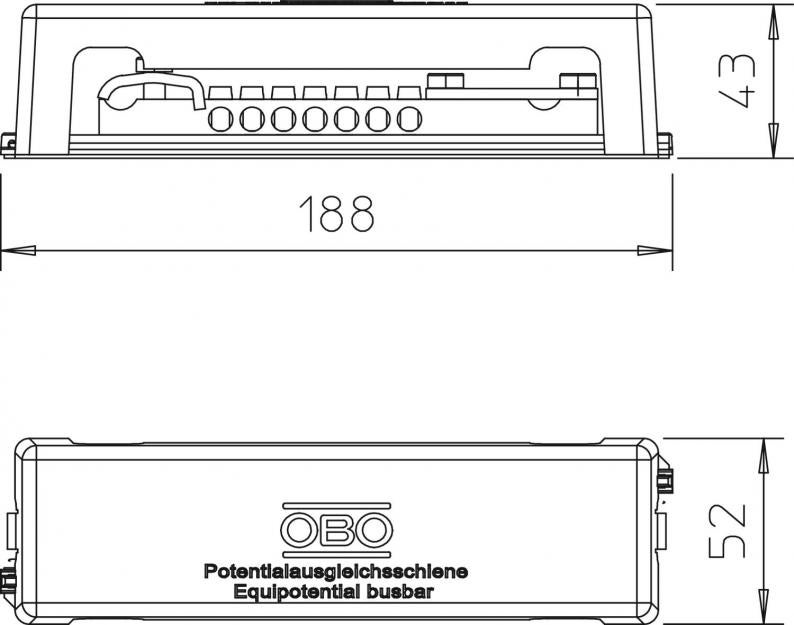

Izmēri
| Garums | 188 mm |
|---|---|
| Platums | 52 mm |
| Augstums | 43 mm |
Tehniskie dati
| Izolators | nē |
|---|---|
| Kopējais pieslēgumu skaits, apaļa šķērsgriezuma vads | 1 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8 mm | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 10 mm | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8–10 mm | 1 |
| Pieslēgumu skaits, plakanvads līdz 30 mm | 1 |
| Pieslēgumu skaits, plakanvads līdz 40 mm | 0 |
| Pieslēgumu skaits, vads līdz 6 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 16 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 25 mm², stingrs | 7 |
| Pieslēgumu skaits, vads līdz 95 mm², stingrs | 0 |
| Kontaktsliedes materiāls | Misiņš |
| Spailes materiāls | Tērauds |
| Kontaktsliedes virsma | Niķelēts |
| Spailes virsma | galvaniski cinkota |
| Izpildījums | ar vāku |
| Zibens impulsa strāvas nestspēja | H/100 kA |
| ROHS atbilstība | atbrīvots |
| Konstrukcijas veids | Uzbūve fix |
| Izmērs | 188mm |
| Materiāls | misiņa |
| Krāsa | pelēks |
Vides dati
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,8422 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,8422 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
