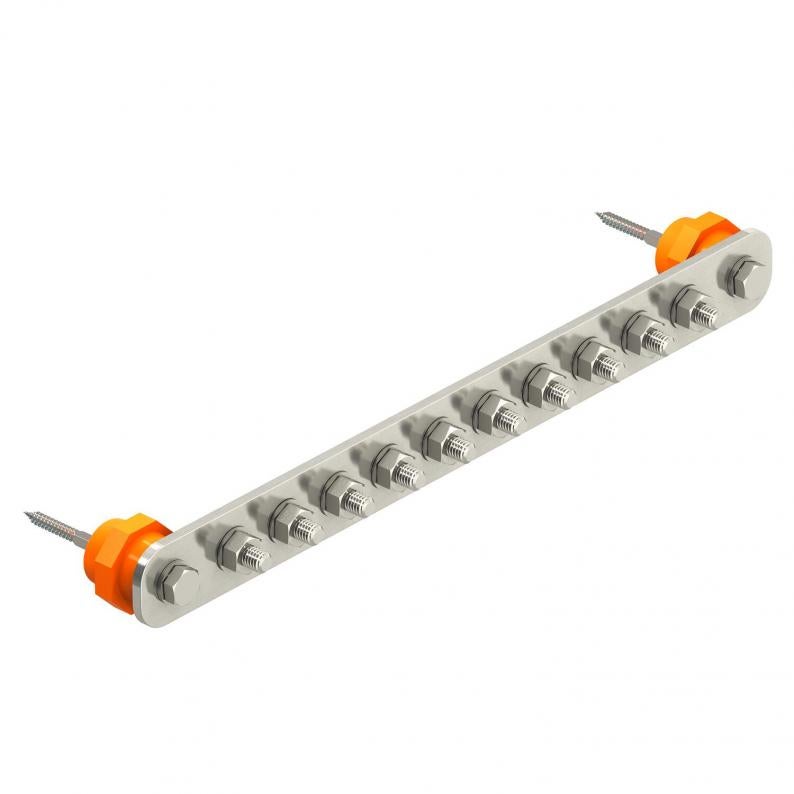

Potenciālu izlīdzināšanas kopne BigBar industriāliem lietojumiem
Tips 1802 10 VA
Preces nr. 5015866
EAN 4012195002284
Preces nr. / Tips
Garums
Platums
Augstums
Pieslēgumu skaits
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
• Galvenais potenciālu izlīdzinājums atbilstoši VDE 0100, 410. daļa un 540. daļa, kā arī zibensaizsardzības potenciālu izlīdzinājums atbilstoši VDE 0185-305 (IEC 62305)
• Izolatora balsti
• Ātra un vienkārša pieslēguma vadu montāža ar nostiprinātājskrūvēm M10
• Varianti no nerūsoša tērauda (V2A), piemēroti lietošanai ārpus telpām
• Pilns komplekts ar dībeļiem un skrūvēm montāžai pie sienas
• Ar atsperpaplāksni (DIN 137) skrūvju nodrošināšanai pret patvaļīgu atskrūvēšanos (tiek prasīta, piem., rūpniecībā un sprādzienbīstamās zonās)
• Izolatora balsti
• Ātra un vienkārša pieslēguma vadu montāža ar nostiprinātājskrūvēm M10
• Varianti no nerūsoša tērauda (V2A), piemēroti lietošanai ārpus telpām
• Pilns komplekts ar dībeļiem un skrūvēm montāžai pie sienas
• Ar atsperpaplāksni (DIN 137) skrūvju nodrošināšanai pret patvaļīgu atskrūvēšanos (tiek prasīta, piem., rūpniecībā un sprādzienbīstamās zonās)
Tehniskie dati

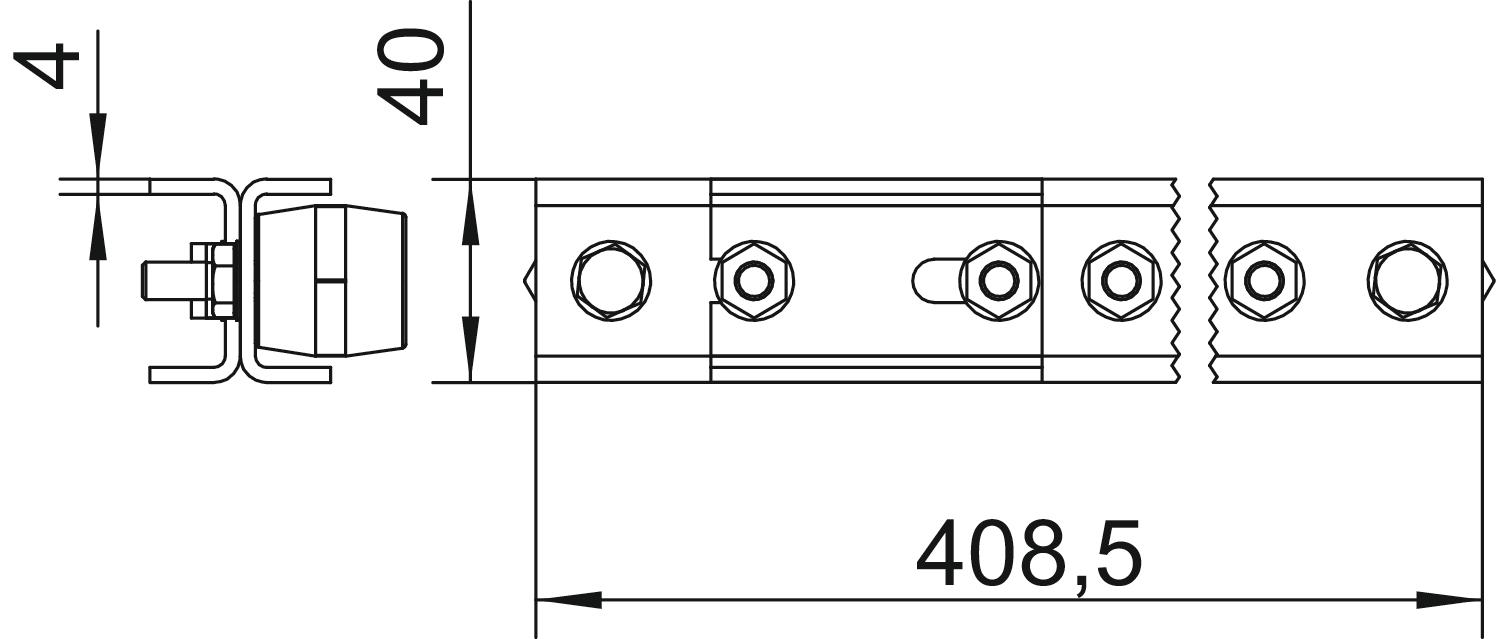

Izmēri
| Garums | 408,5 mm |
|---|---|
| Platums | 40 mm |
| Augstums | 5 mm |
Tehniskie dati
| Pieslēgumu skaits | 10 |
|---|---|
| Izolators | jā |
| Kopējais pieslēgumu skaits, apaļa šķērsgriezuma vads | 10 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8 mm | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 10 mm | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8–10 mm | 0 |
| Pieslēgumu skaits, plakanvads līdz 30 mm | 0 |
| Pieslēgumu skaits, plakanvads līdz 40 mm | 0 |
| Pieslēgumu skaits, vads līdz 6 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 16 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 25 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 95 mm², stingrs | 0 |
| Kontaktsliedes materiāls | Nerūsējošs tērauds (V2A) |
| Spailes materiāls | Nerūsējošs tērauds (V2A) |
| Izpildījums | tikai spaile |
| Zibens impulsa strāvas nestspēja | H/100 kA |
| ROHS atbilstība | jā |
| Konstrukcijas veids | Modulāra uzbūve |
| Izmērs | 10xM10 |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Izstrādājuma sērija | EX |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,0023 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 6,0023 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
1802 AH 10
5015884
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 5015884
Vāks potenciālu izlīdzināšanas kopnei BigBarTips
1802 AH 10
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Augstums
Pieslēgumu skaits
Preces nr.
1802 5 VA
246
40
5
5
5015854
1802 10 VA
408,5
40
5
10
5015866
Garums
Pieslēgumu skaits
1802 5 VA
Preces nr.
5015854
Garums
246
Platums
40
Augstums
5
Pieslēgumu skaits
5
1802 10 VA
Preces nr.
5015866
Garums
408,5
Platums
40
Augstums
5
Pieslēgumu skaits
10
