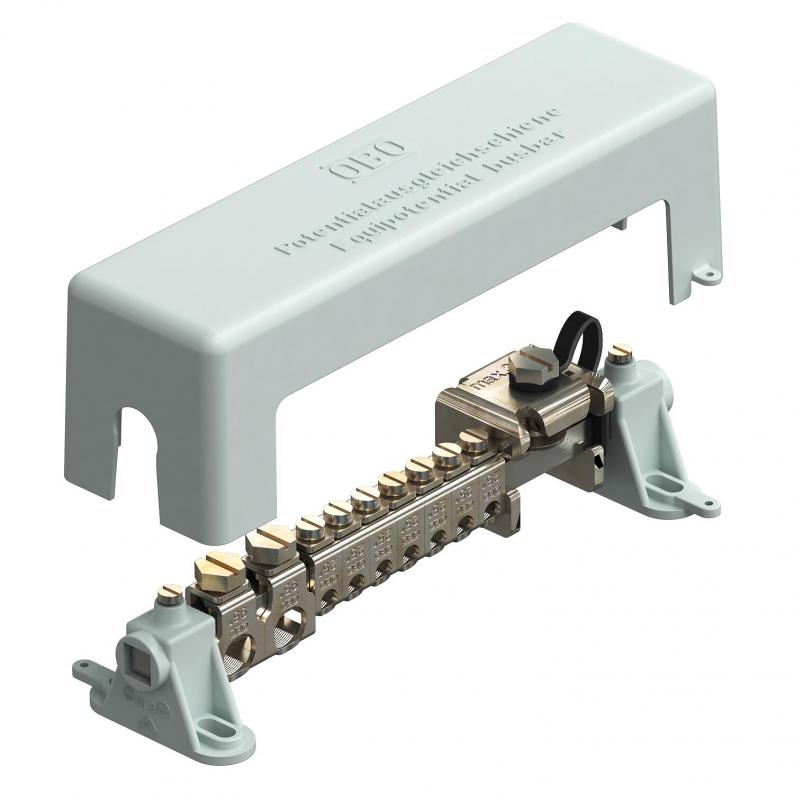

Potenciālu izlīdzināšanas kopne iekštelpām, pārbaudījis VDE
Tips 1801 VDE
Preces nr. 5015650
EAN 4012195378556
Preces nr. / Tips
Garums
Platums
Augstums
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Potenciālu izlīdzināšanas sliede potenciālu izlīdzināšanai atb. DIN VDE 0100-410/-540 un zibensaizsardzības potenciālu izlīdzināšanai atb. DIN VDE 0185-305
Atb. VDE 0618, 1.daļai
Ar spaiļu līsti 10 x 10 mm no niķelēta misiņa
Ar kontaktiem drošiem spaiļu blokiem no galvaniski cinkota tērauda
Nosegplāksne un kopņu kronšteini no pelēka polistirola
Nosegplāksni var plombēt/aprakstīt
Zibensizlādes strāvas novadīšanas spēja 100 kA (10/350)
Kronšteins skrūvju nostiprināšanai pret izskrūvēšanos (nepieciešams, piem., rūpniecībā)
Pievienošanas iespējas:
7 viendzīslas vai daudzdzīslu vadi 2,5-25 mm², vai smalkdzīslu vadi līdz 16 mm² (maks. Ø 7 mm)
2 viendzīslas vai daudzdzīslu vadi 25-95 mm² vai smalkdzīslu vadi līdz 70 mm² (maks. Ø 13,5 mm)
1 plakans kabelis 30 x 3,5 mm
ar noplombējamu pārsegu,
no triecienizturīgas plastmasas
Atb. VDE 0618, 1.daļai
Ar spaiļu līsti 10 x 10 mm no niķelēta misiņa
Ar kontaktiem drošiem spaiļu blokiem no galvaniski cinkota tērauda
Nosegplāksne un kopņu kronšteini no pelēka polistirola
Nosegplāksni var plombēt/aprakstīt
Zibensizlādes strāvas novadīšanas spēja 100 kA (10/350)
Kronšteins skrūvju nostiprināšanai pret izskrūvēšanos (nepieciešams, piem., rūpniecībā)
Pievienošanas iespējas:
7 viendzīslas vai daudzdzīslu vadi 2,5-25 mm², vai smalkdzīslu vadi līdz 16 mm² (maks. Ø 7 mm)
2 viendzīslas vai daudzdzīslu vadi 25-95 mm² vai smalkdzīslu vadi līdz 70 mm² (maks. Ø 13,5 mm)
1 plakans kabelis 30 x 3,5 mm
ar noplombējamu pārsegu,
no triecienizturīgas plastmasas
Tehniskie dati

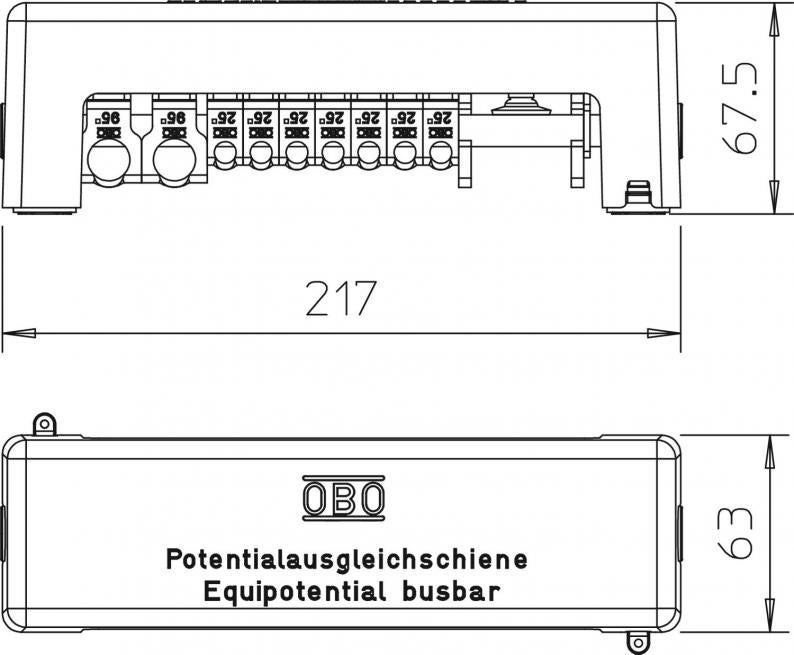

Izmēri
| Garums | 217 mm |
|---|---|
| Platums | 63 mm |
| Augstums | 67,5 mm |
Tehniskie dati
| Izolators | jā |
|---|---|
| Kopējais pieslēgumu skaits, apaļa šķērsgriezuma vads | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8 mm | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 10 mm | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8–10 mm | 0 |
| Pieslēgumu skaits, plakanvads līdz 30 mm | 1 |
| Pieslēgumu skaits, plakanvads līdz 40 mm | 0 |
| Pieslēgumu skaits, vads līdz 6 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 16 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 25 mm², stingrs | 7 |
| Pieslēgumu skaits, vads līdz 95 mm², stingrs | 2 |
| Kontaktsliedes materiāls | Misiņš |
| Spailes materiāls | Tērauds |
| Kontaktsliedes virsma | Niķelēts |
| Spailes virsma | galvaniski cinkota |
| Izpildījums | ar vāku |
| ROHS atbilstība | atbrīvots |
| Konstrukcijas veids | Modulāra uzbūve |
| Izmērs | 217mm |
| Materiāls | misiņa |
| Krāsa | pelēks |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,778 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,778 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
1801 RK30
5015731
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
1801 RK25
5015758
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
1801 RK95
5015766
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Preces nr. 5015715
Kopņu kronšteini, paredzēti 1801 VDETips
1801 SCH
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Preces nr. 5015723
Kontaktu kopne, paredzēta 1801 VDETips
1801 KL1
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
