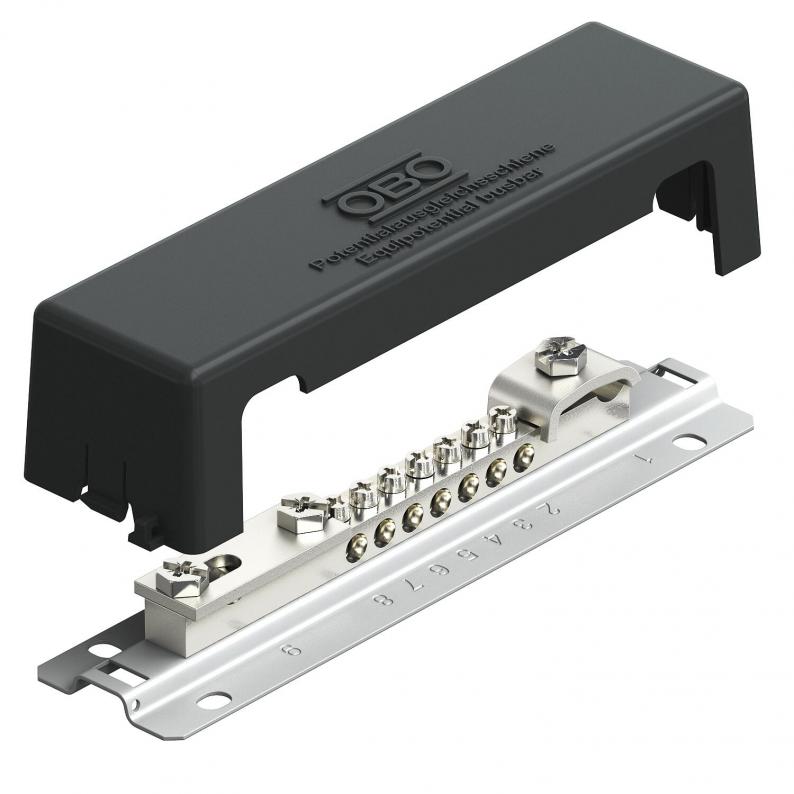

Potenciālu izlīdzināšanas kopne lietošanai ārpus telpām, balstplāksne no metāla
Type 1809 AM
|Item no. 5015105
|EAN 4012196587292
Item no. / Type
5015105 / 1809 AM
Garums
188 mm
Platums
52 mm
Augstums
44,5 mm
Krāsa
melns
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Potenciālu izlīdzināšanas kopne potenciālu izlīdzinājumam atb. DIN VDE 0100-410/-540 un zibensaizsardzības potenciālu izlīdzinājumam atb. DIN VDE 0185-305
• Vāks no polistirola
• Pamata plāksne no tērauda, virsma cinkota dzelzs
• Krāsa: melna, UV noturīga
• Skrūves un pārliktņi no VA
• Zibensizlādes strāvas vadītspēja 50 kA (10/350)
Pieslēgšanas iespējas:
• 7 viendzīslas vai vairākdzīslu vadi līdz 25 mm² vai smalkdzīslu vadi līdz 16 mm²
• 1 apaļš vads Rd 8–10
• 1 plakans kabelis līdz FL 30 vai apaļš vads Rd 8–10
• Vāks no polistirola
• Pamata plāksne no tērauda, virsma cinkota dzelzs
• Krāsa: melna, UV noturīga
• Skrūves un pārliktņi no VA
• Zibensizlādes strāvas vadītspēja 50 kA (10/350)
Pieslēgšanas iespējas:
• 7 viendzīslas vai vairākdzīslu vadi līdz 25 mm² vai smalkdzīslu vadi līdz 16 mm²
• 1 apaļš vads Rd 8–10
• 1 plakans kabelis līdz FL 30 vai apaļš vads Rd 8–10
Technical data

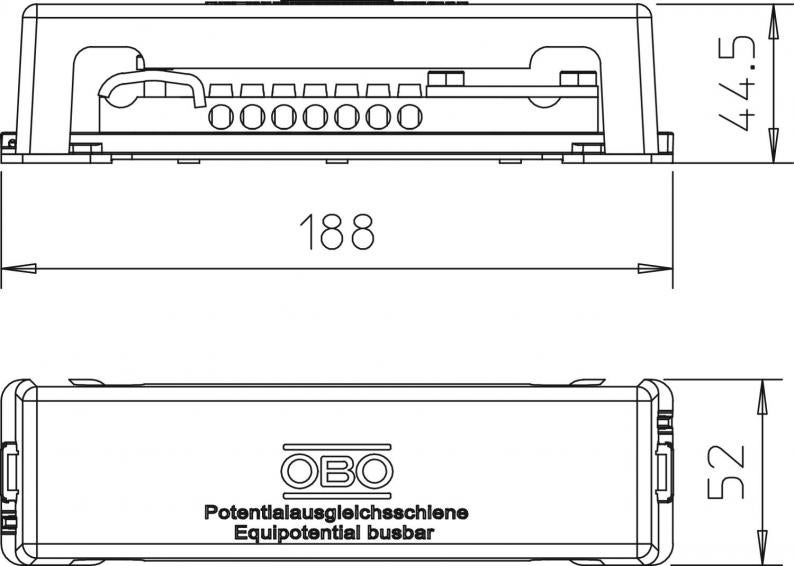

Izmēri
| Garums | 188 mm |
|---|---|
| Platums | 52 mm |
| Augstums | 44,5 mm |
Tehniskie dati
| Kopējais pieslēgumu skaits, apaļa šķērsgriezuma vads | 1 |
|---|---|
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8 mm | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 10 mm | 0 |
| Pieslēgumu skaits, apaļa šķērsgriezuma vads, 8–10 mm | 1 |
| Pieslēgumu skaits, plakanvads līdz 30 mm | 1 |
| Pieslēgumu skaits, plakanvads līdz 40 mm | 0 |
| Pieslēgumu skaits, vads līdz 6 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 16 mm², stingrs | 0 |
| Pieslēgumu skaits, vads līdz 25 mm², stingrs | 7 |
| Pieslēgumu skaits, vads līdz 95 mm², stingrs | 0 |
| Kontaktsliedes materiāls | Misiņš |
| Spailes materiāls | Tērauds |
| Kontaktsliedes virsma | Niķelēts |
| Spailes virsma | galvaniski cinkota |
| Izpildījums | ar vāku |
| Zibens impulsa strāvas nestspēja | H/100 kA |
| Konstrukcijas veids | Uzbūve fix |
| Izmērs | 188mm |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Krāsa | melns |
Environmental Data
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,0545 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,0545 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
