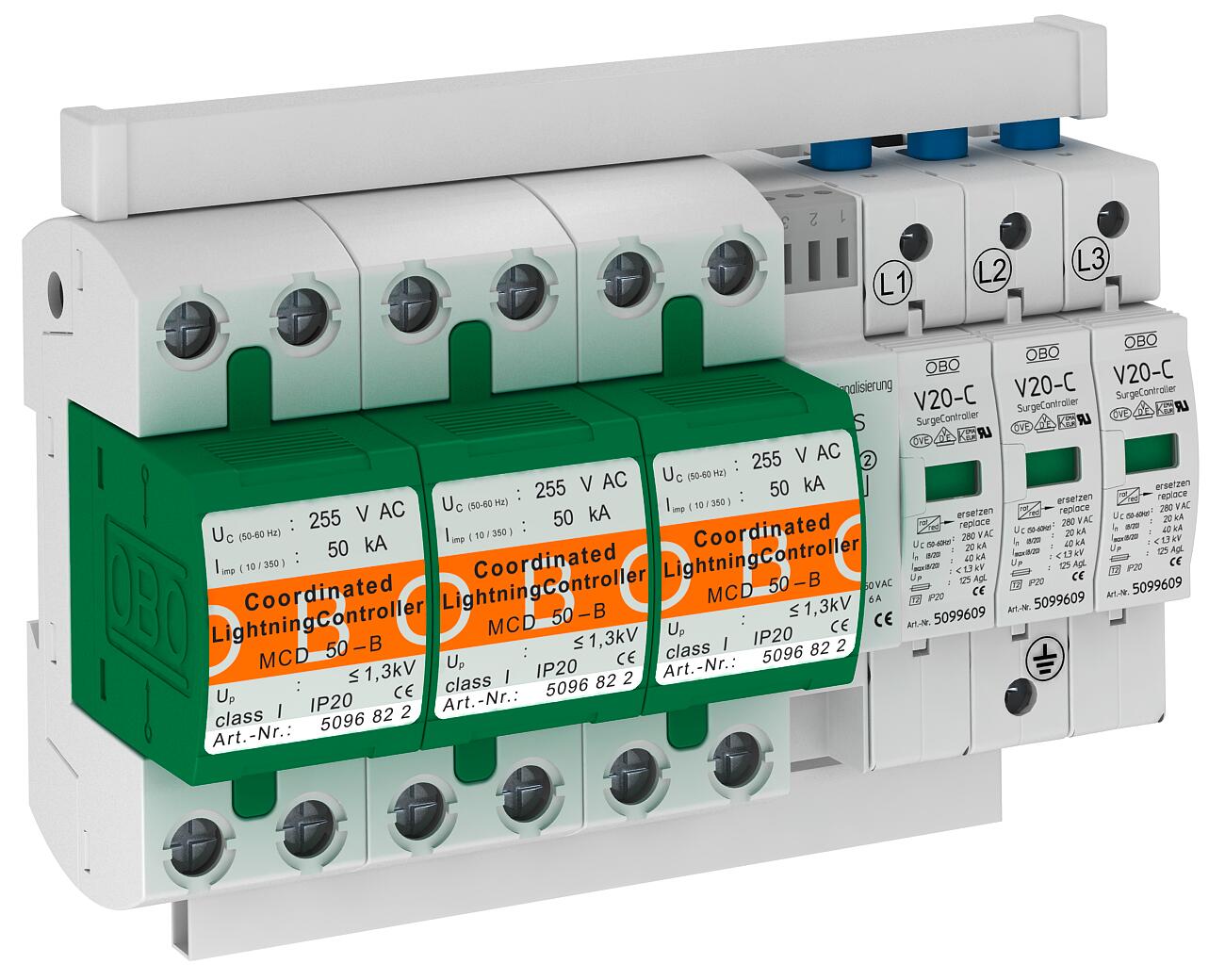

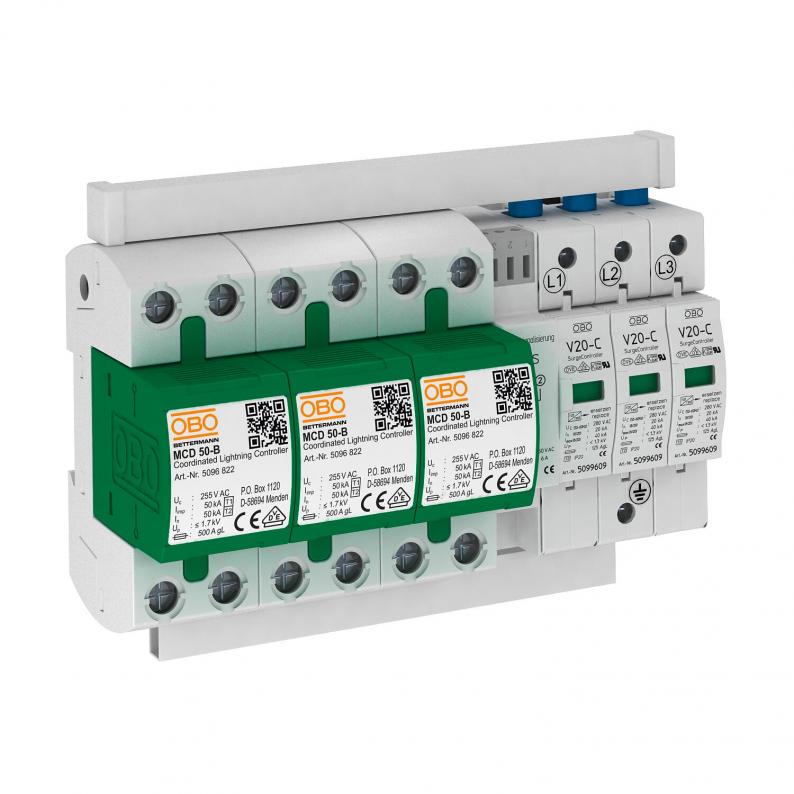

Protection-Set MCD + V20, 3 polu, ar tālvadības signalizāciju
Tips PS3-B+C TNC+FS
Preces nr. 5089756
EAN 4012195405535
Preces nr. / Tips
5089756 / PS3-B+C TNC+FS
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
255 V
Polu izpildījums
3
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Protection Set, zibensaizsardzības un pārsprieguma novadītājs, tips 1+2
• Caurlaides spēja 100 kA 10/350 µs BET pārbaudīts
• Samontēts un gatavs pieslēgšanai, ar pārvienojumiem, marķētas pieslēguma spailes
• Ar tālvadības signalizāciju, bezpotenciāla saslēdzējkontaktu, funkciju kontrolei
• Lietošanai TN-C un TT tīkla sistēmā
Norādījums: maks. iepriekšējais drošinātājs (nepieciešams tikai tad, ja tīklā jau nav uzstādīts) 125 A gL/gG.
• Caurlaides spēja 100 kA 10/350 µs BET pārbaudīts
• Samontēts un gatavs pieslēgšanai, ar pārvienojumiem, marķētas pieslēguma spailes
• Ar tālvadības signalizāciju, bezpotenciāla saslēdzējkontaktu, funkciju kontrolei
• Lietošanai TN-C un TT tīkla sistēmā
Norādījums: maks. iepriekšējais drošinātājs (nepieciešams tikai tad, ja tīklā jau nav uzstādīts) 125 A gL/gG.
Tehniskie dati
Tehniskie dati
| Polu skaits | 3 |
|---|---|
| Tīkla tips | TN-C |
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Augstākais pastāvīgais spriegums (L-N) | 255 V |
| Zibens impulsa strāva (10/350) [kopējā] | 100 kA |
| Tālvadības signalizācija | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Zibens impulsa strāva (10/350 μs) | 50 kA |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Nominālā noplūdes strāva (8/20 µs) | 50 kA |
| Polu izpildījums | 3 |
| Montāžas veids | Montāžas sliede 35 mm |
| Maksimumstrāvas aizsardzība tīkla pusē | 125 |
| Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē | 25 kA |
| Izpildījums | 3 polu, ar FS; 255V |
| ROHS atbilstība | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 85 °C |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 100 kA |
| Īssavienojuma izturība | 25 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 125 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 85 °C |
| Izmērs | 255V |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 100 kA |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 10 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 50 mm² |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 8,3204 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 8,3204 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
