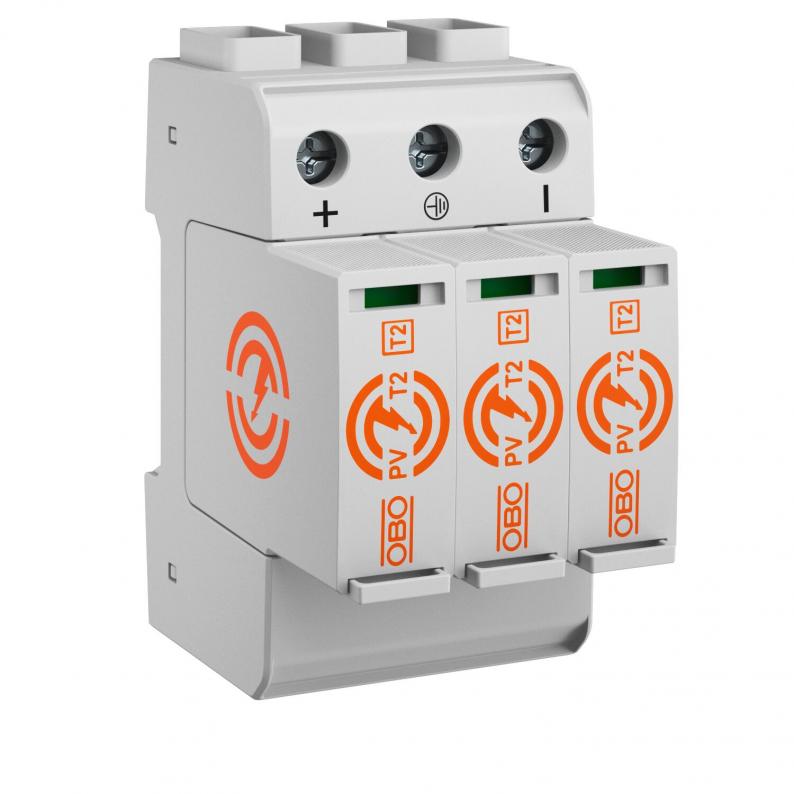

PV surge arrester 1,100 V
Type PV-T2-1100
|Item no. 5094286
|EAN 4012197504052
Item no. / Type
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Surge arrester, type 2 for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
Technical data

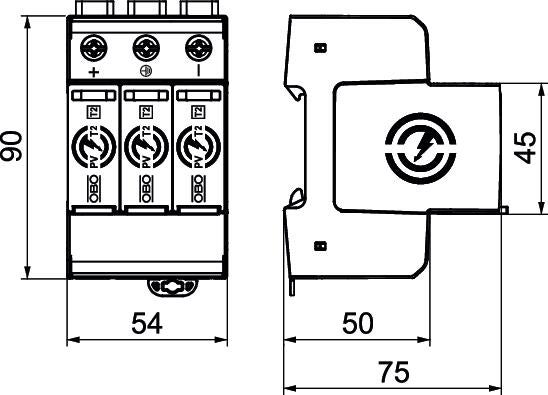

Izmēri
| Garums | 75 mm |
|---|---|
| Platums | 54 mm |
| Augstums | 95 mm |
Tehniskie dati
| Polu skaits | 3 |
|---|---|
| Tīkla tips | DC |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Tipa 2 pārbaudes klase | jā |
| Maks. PV spriegums | 1100 V |
| Integrēta aizsardzība pie ieejas | nē |
| Augstākais ilgtermiņa spriegums DC | 1100 V |
| Nominālā noplūdes strāva (8/20 µs) | 20 kA |
| Polu izpildījums | 3 |
| Montāžas veids | Montāžas sliede 35 mm |
| Piemērots lietošanai ārpus telpām | nē |
| Komutācijas jauda AC | 250 V; 1,0 A / 125 V; 1,0 A |
| Komutācijas jauda DC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Izpildījums | 3 polu, PV sistēmām |
| Tīkla tips, DC | jā |
| Tīkla tips, IT | nē |
| Tīkla tips TN | nē |
| Tīkla tips TN-C | nē |
| Tīkla tips TN-C-S | nē |
| Tīkla tips TN-S | nē |
| Tīkla tips TT | nē |
| Tīkla tips, cits | nē |
| Griezes moments | 4,5 Nm |
| SPD atb. IEC 61643-1 | II klase |
| SPD atb. EN 61643-11 | Tips 2 |
| LPZ | 0→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 40 kA |
| Atbildes laiks | <25 ns |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 85 °C |
| Izmērs | 1100V DC |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 2,5 mm² |
|---|---|
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 35 mm² |
| FM kontakti | Pārslēgs |
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 16 AWG |
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 4 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 2,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 16 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 2 AWG |
