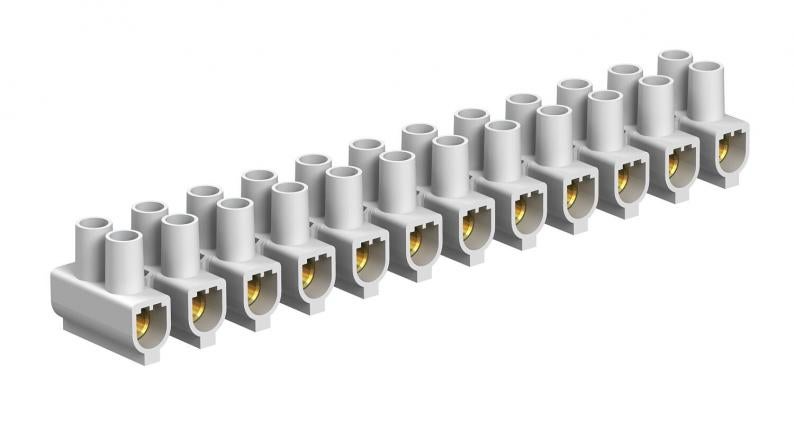

Rindas nozarspaiļu kopnes 25 mm², polipropilēna
Tips 79 CE WS/EKL 4BE
Preces nr. 2056577
EAN 4012195879497
Preces nr. / Tips
2056577 / 79 CE WS/EKL 4BE
Nominālais spriegums
750 V
Nominālais diametrs min.
25 mm²
Klemmes daudzums
12
Krāsa
balts
Šī prece vairs netiek ražota!
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Apraksts
Pārbaudīts atb. EN 60998.
Misiņa spailes, galvaniski cinkotas un caurspīdīgi pasivētas tērauda skrūves, 12 polu, atsevišķās spailēs sadalāmas līstes.
Skrūves nevar izkrist.
Maks. pieļaujamā vides temperatūra atb. EN 60998: no -5 līdz +80 °C.
Nominālais šķērsgriezuma laukums 25 - mm²
Nominālais spriegums 750 V
Nominālā strāva 101 A
Katrā pusē pie spailēm var pievienot maks. 25 mm² daudzdzīslu/elastīgus vai 16 mm² viendzīslu vadus.
Misiņa spailes, galvaniski cinkotas un caurspīdīgi pasivētas tērauda skrūves, 12 polu, atsevišķās spailēs sadalāmas līstes.
Skrūves nevar izkrist.
Maks. pieļaujamā vides temperatūra atb. EN 60998: no -5 līdz +80 °C.
Nominālais šķērsgriezuma laukums 25 - mm²
Nominālais spriegums 750 V
Nominālā strāva 101 A
Katrā pusē pie spailēm var pievienot maks. 25 mm² daudzdzīslu/elastīgus vai 16 mm² viendzīslu vadus.
Tehniskie dati

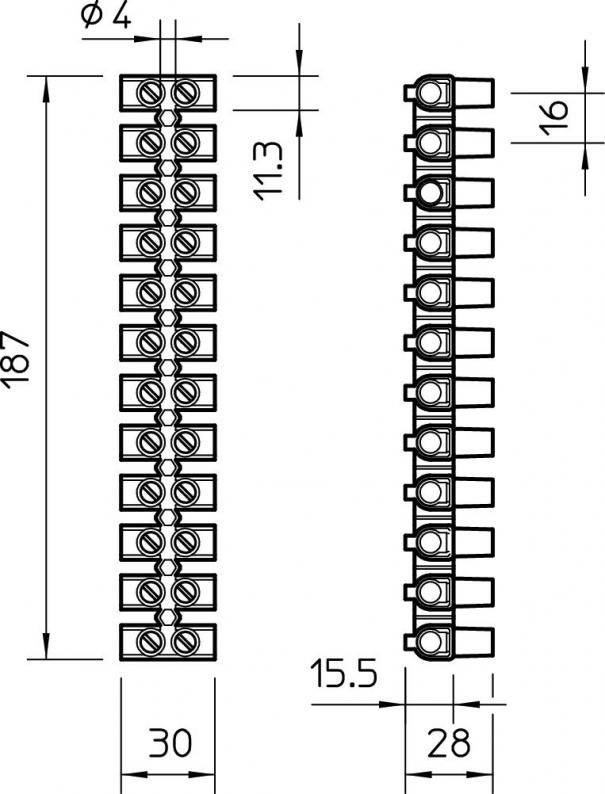

Izmēri
| Garums | 187 mm |
|---|---|
| Platums | 30 mm |
| Augstums | 28 mm |
Tehniskie dati
| Apkārtējās vides temperatūra | 80 °C |
|---|---|
| Polu skaits | 12 |
| Nominālā strāva | 101 A |
| Nominālais spriegums | 750 V |
| Sprādziendroša konstrukcija | nē |
| Nepieciešama noslēgplātne | nē |
| Urbto caurumu attālums vidū | 16 mm |
| Piemērots viendzīslas kabelim | jā |
| Piemērots elastīgiem vadiem | jā |
| Piemērots vairākdzīslu vadiem | jā |
| Caurspīdīgs | nē |
| Spaiļu pieslēgvietu skaits katram polam | 2 |
| Elektropieslēguma 1. izpildījums | Skrūvsavienojums |
| Pieslēguma pozīcija | no sāniem |
| Elektropieslēguma 2. izpildījums | Skrūvsavienojums |
| Pievienojams vada šķērsgriezums, smalkās stieples bez dzīslas uzgaļa min. | 16 mm² |
| Pievienojams vada šķērsgriezums, smalkās stieples bez dzīslas uzgaļa maks. | 16 mm² |
| Pievienojams vada šķērsgriezums, vairāku dzīslu min. | 25 mm² |
| Pievienojams vada šķērsgriezums, vairāku dzīslu maks. | 25 mm² |
| Nominālais diametrs min. | 25 mm² |
| ROHS atbilstība | atbrīvots |
| Šķērsgriezums | Katrā pusē pie spailēm var pievienot maks. 25 mm² daudzdzīslu/elastīgus vai 16 mm² viendzīslu vadus mm² |
| Klemmes daudzums | 12 |
| Izmantošanas temperatūras diapazons min. | -5 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 25,0mm² |
| Materiāls | Polipropilēns |
| Krāsa | balts |
| Izstrādājuma sērija | HSK |
