Sienas balstenis AW 80
Tips AW 80 21 FT
Preces nr. 6417752
EAN 4012196203475
Preces nr. / Tips
Platums
F, izteikts kN
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

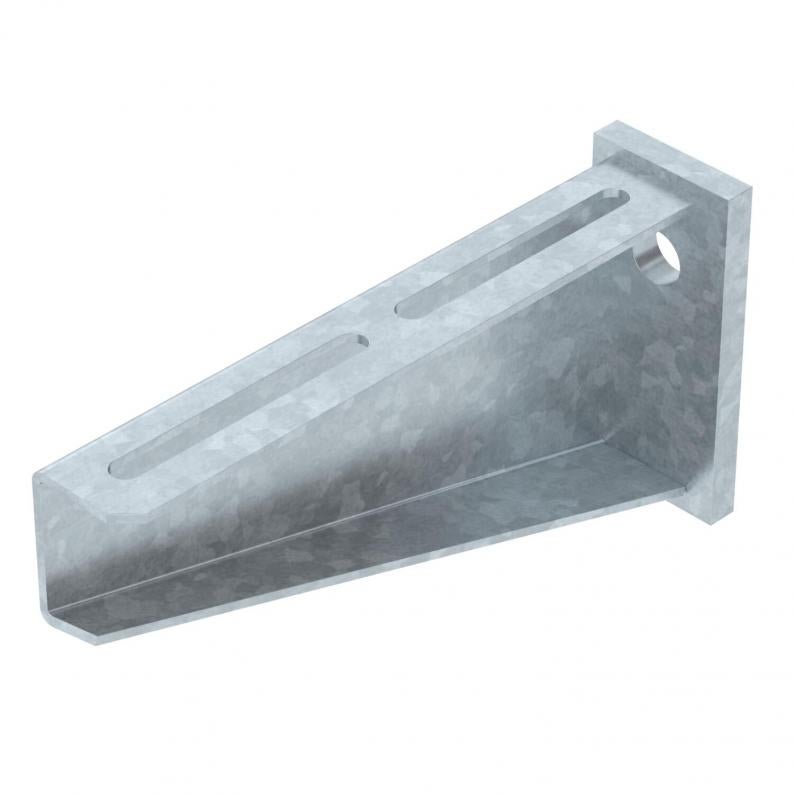

Smagas konstrukcijas sienas balstenis ar piemetinātu augšējo plāksni.
Nostiprinot kabeļu renes un trepes ar M6 izmēra apaļajām plakangalvas skrūvēm, lūdzu, atsevišķi pasūtiet lielizmēra paplāksni (caurumi balstenī 9 x ...).
Tehniskie dati

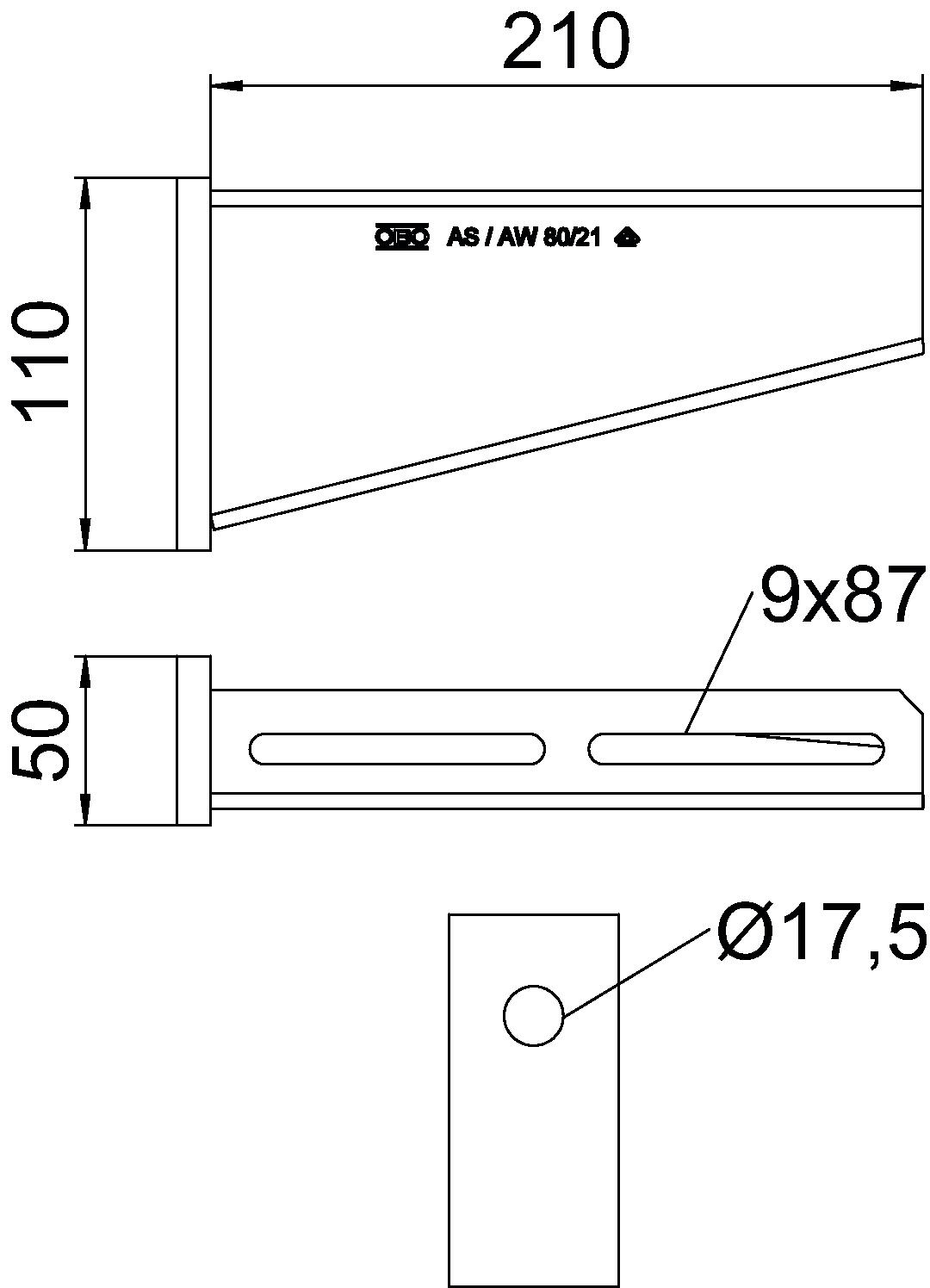

Izmēri
| Garums | 50 mm |
|---|---|
| Platums | 210 mm |
| Augstums | 110 mm |
| Izmērs A | 50 mm |
| Izmērs B | 210 mm |
| Izmērs H | 110 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Nerūsējošs tērauds, kodināts | nē |
| Leņķa diapazons min. | 90 mm |
| Leņķa diapazons maks. | 90 mm |
| Cauruma diametrs | 17,5 mm |
| Izpildījums | Sienas un statņa balstenis |
| ROHS atbilstība | jā |
| F, izteikts kN | 8 kN |
| Izmērs | B210mm |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | AW 80 sērija |

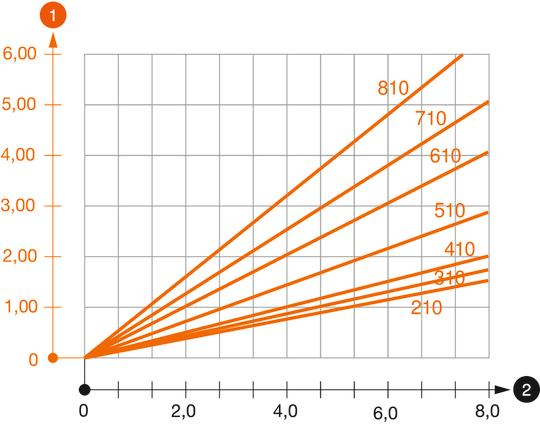

Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Slodzes līkne ar mm izteiktu balsteņa garumu
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,6672 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,6672 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
FRSB 6x12 F
6406122
Mazākā pārd. vien.: 100 Gabals
100Gabals
Gabals
Preces nr. 6406122
Apaļā plakangalvas skrūve ar kombinēto uzgriezni FTips
FRSB 6x12 F
Mazākā pārd. vien.: 100 Gabals
100Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Platums
F, izteikts kN
Preces nr.
AW 80 21 FT
210
8
6417752
AW 80 31 FT
310
8
6417779
AW 80 41 FT
410
8
6417795
AW 80 51 FT
510
8
6417817
AW 80 61 FT
610
8
6417833
AW 80 71 FT
710
8
6417868
AW 80 81 FT
810
8
6417884
