Sienas un profila atbalsta roka AWG 15 FT

Sienas un profila atbalsta roka AWG 15 FT

Tips AW G 15 21 FT
Preces nr. 6420608
EAN 4012196662531
Rādīt visas versijas
Preces nr. / Tips
Platums
F, izteikts kN

Mazākā pārd. vien.: 1 Gabals

Gabals

Apraksts

Vieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni sietveida reņu nostiprināšanai bez skrūvēm.

Atbalsta rokas nostiprināšana ar sešstūra galvas skrūvi pie U-veida profila, sākot ar 400 mm platumu, izbīdot to cauri abām profila malām. Šim nolūkam izmantojiet atbilstošus distances elementus.

  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Sienas un statņa balstenis
  • U veida statnis
  • U veida statnis
  • U veida statnis
  • montāžai draudzīga detaļa
  • CO₂ pēdas nospiedums (PCF)
  • Iepakojums bez plastmasas
  • Iepakojums pilnībā no otrreiz pārstrādāta kartona

Tehniskie dati

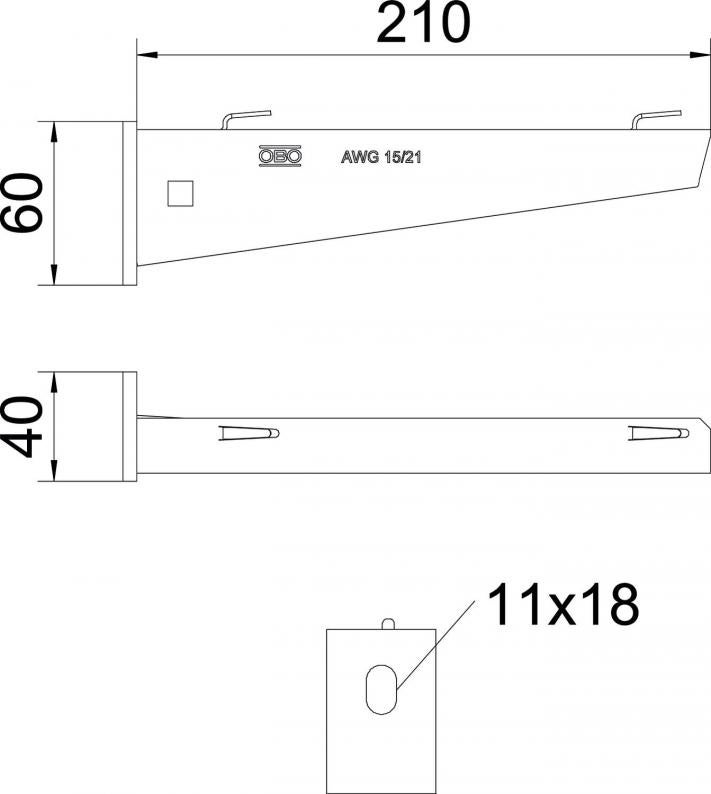

Izmēri

Garums40 mm
Platums210 mm
Augstums60 mm
Izmērs A40 mm
Izmērs B210 mm
Izmērs H60 mm

Tehniskie dati

Funkciju nodrošināšananē
Nerūsējošs tērauds, kodinātsnē
platumam min.200
platumam maks.200 mm
Leņķa diapazons min.90 mm
Leņķa diapazons maks.90 mm
Cauruma diametrs11 mm
IzpildījumsSienas un statņa balstenis
ROHS atbilstībajā
F, izteikts kN1,5 kN
IzmērsB210mm
Virsmakarsti cinkots
MateriālsTērauds
Krāsacinks
Izstrādājuma sērijaAW 15 sērija
AW G 15 tipa balstena slodzes diagramma

Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā

Pieļaujamais balsteņa noslogojums kN bez montāžas svara

Balsteņa garums mm

Vides dati

Iepakojums pilnībā no otrreiz pārstrādāta kartonajā
Iepakojums bez plastmasasjā
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem0,5856 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)0,5856 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitGabals
Declared Unit Quantity1

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (5)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (2)

Izpildījumi

Platums
AW G 15 21 FT
Preces nr.
6420608
Platums
210
F, izteikts kN
1,5
Krāsa
cinks
AW G 15 31 FT
Preces nr.
6420610
Platums
310
F, izteikts kN
1,5
Krāsa
cinks
AW G 15 41 FT
Preces nr.
6420612
Platums
410
F, izteikts kN
1,5
Krāsa
cinks
