Sienas un profila atbalsta roka AWG 15 FT
Tips AW G 15 31 FT
Preces nr. 6420610
EAN 4012196662593
Preces nr. / Tips
6420610 / AW G 15 31 FT
Platums
310 mm
F, izteikts kN
1,5 kN
Krāsa
cinks
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

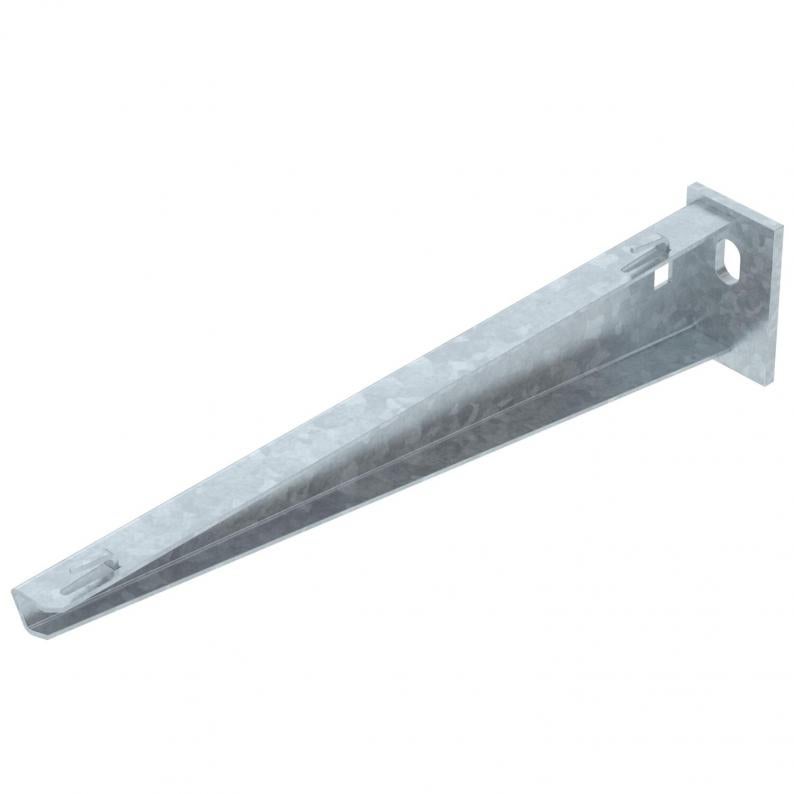

Vieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni sietveida reņu nostiprināšanai bez skrūvēm.
Atbalsta rokas nostiprināšana ar sešstūra galvas skrūvi pie U-veida profila, sākot ar 400 mm platumu, izbīdot to cauri abām profila malām. Šim nolūkam izmantojiet atbilstošus distances elementus.
Tehniskie dati

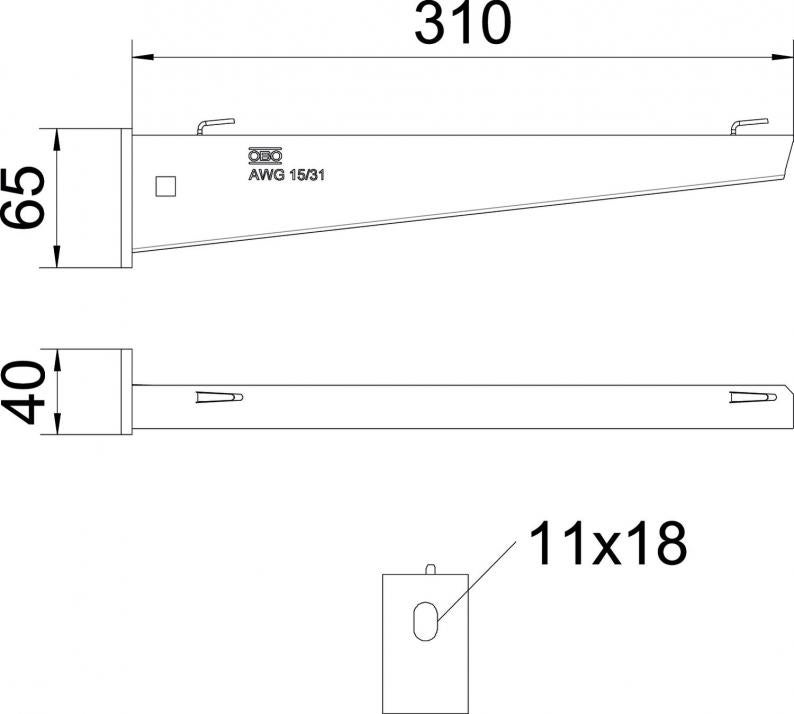

Izmēri
| Garums | 40 mm |
|---|---|
| Platums | 310 mm |
| Augstums | 65 mm |
| Izmērs A | 40 mm |
| Izmērs B | 310 mm |
| Izmērs H | 65 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Nerūsējošs tērauds, kodināts | nē |
| platumam min. | 300 |
| platumam maks. | 300 mm |
| Leņķa diapazons min. | 90 mm |
| Leņķa diapazons maks. | 90 mm |
| Cauruma diametrs | 11 mm |
| Izpildījums | Sienas un statņa balstenis |
| ROHS atbilstība | jā |
| F, izteikts kN | 1,5 kN |
| Izmērs | B310mm |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | AW 15 sērija |
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Balsteņa garums mm
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,9263 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,9263 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
