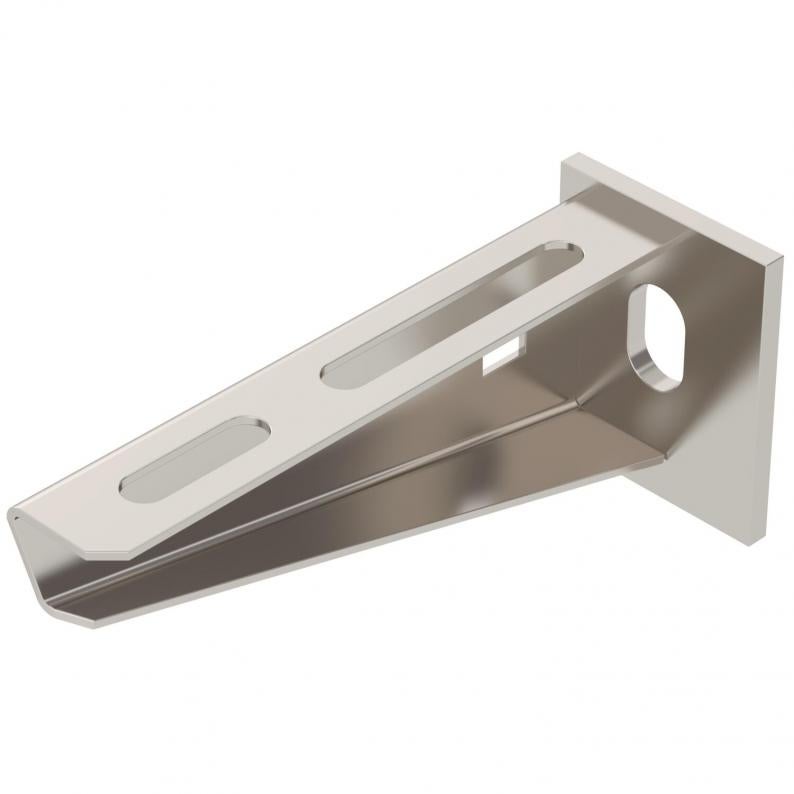

Sienas un statņa balstenis AW 15 A2

Sienas un statņa balstenis AW 15 A2

Type AW 15 11 A2
|
Item no. 6421008
|
EAN 4012196207558
Show all variants
Item no. / Type
Platums
F, izteikts kN

Smallest selling unit: 1 Gabals

Gabals

Description

Vieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.

Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas paplāksnes!

  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Sienas un statņa balstenis
  • U veida statnis
  • U veida statnis
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)
  • Iepakojums bez plastmasas
  • Iepakojums pilnībā no otrreiz pārstrādāta kartona

Technical data

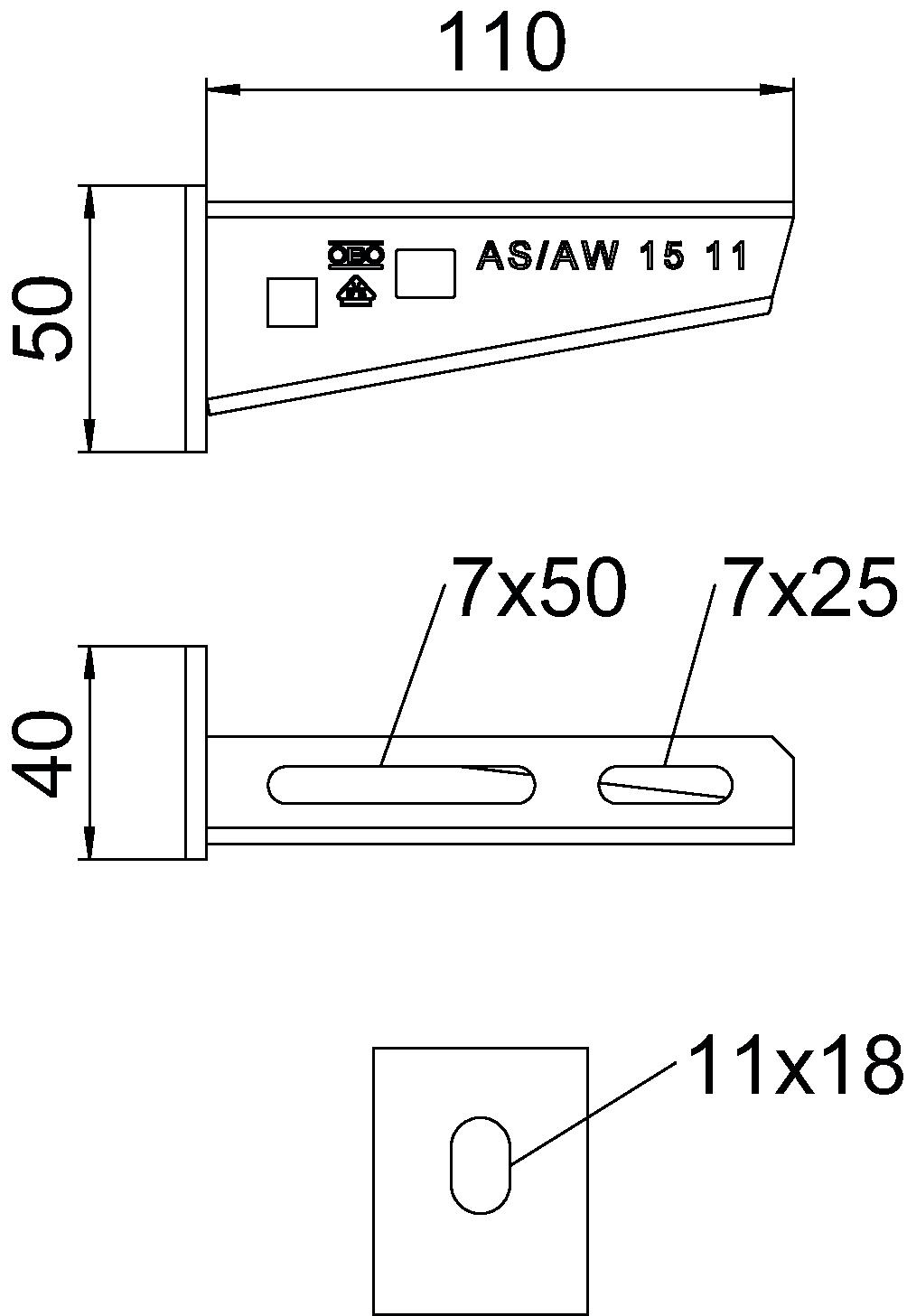

Izmēri

Garums40 mm
Platums110 mm
Augstums50 mm
Izmērs A40 mm
Izmērs B110 mm
Izmērs H50 mm

Tehniskie dati

Funkciju nodrošināšananē
Nerūsējošs tērauds, kodinātsjā
Leņķa diapazons min.90 mm
Leņķa diapazons maks.90 mm
Cauruma diametrs11 mm
IzpildījumsSienas un statņa balstenis
F, izteikts kN1,5 kN
IzmērsB110mm
Virsmaneizolēts, apstrādāts
MateriālsNerūsējošais tērauds 1.4301
Krāsatērauda
AW 15 tipa balstena slodzes diagramma

Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā

Pieļaujamais balsteņa noslogojums kN bez montāžas svara

Slodzes līkne ar mm izteiktu balsteņa garumu

Environmental Data

Iepakojums pilnībā no otrreiz pārstrādāta kartonajā
Iepakojums bez plastmasasjā
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD vienību bāze1 running metre + mounting system
EPD GWP (ārpus sistēmas robežām)18.83 kg CO₂e
EPD GWP (utilizācijas fāze)1.97 kg CO₂e
EPD GWP (izgatavošanas fāze)81.32 kg CO₂e
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem0,7583 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)0,7583 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Gabals
Declared Unit Quantity (LCA)1

Accessories

Montāžas piederumi
Type
FRSB 6x12 A2

Smallest selling unit: 100 Gabals

Gabals

Downloads

0 selected

Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (1)
3D datu lejupielādes (1)

Variants

Platums
AW 15 11 A2
Item no.
6421008
Platums
110
F, izteikts kN
1,5
Krāsa
tērauda
AW 15 21 A2
Item no.
6421024
Platums
210
F, izteikts kN
1,5
Krāsa
tērauda
AW 15 31 A2
Item no.
6421032
Platums
310
F, izteikts kN
1,5
Krāsa
tērauda
AW 15 41 A2
Item no.
6421036
Platums
410
F, izteikts kN
1,5
Krāsa
tērauda
AW 15 51 A2
Item no.
6421040
Platums
510
F, izteikts kN
1,5
Krāsa
tērauda
AW 15 61 A2
Item no.
6421044
Platums
610
F, izteikts kN
1,5
Krāsa
tērauda
