Sienas un statņa balstenis AW 30 FT

Sienas un statņa balstenis AW 30 FT

Tips AW 30 11 FT
Preces nr. 6419704
EAN 4012196206599
Rādīt visas versijas
Preces nr. / Tips
6419704 / AW 30 11 FT
Platums
110 mm
F, izteikts kN
3 kN
Krāsa
cinks

Mazākā pārd. vien.: 1 Gabals

Gabals

Apraksts

Vidēji smagas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.

Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas distancerus!

  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)
  • Iepakojums bez plastmasas
  • Iepakojums pilnībā no otrreiz pārstrādāta kartona

Tehniskie dati

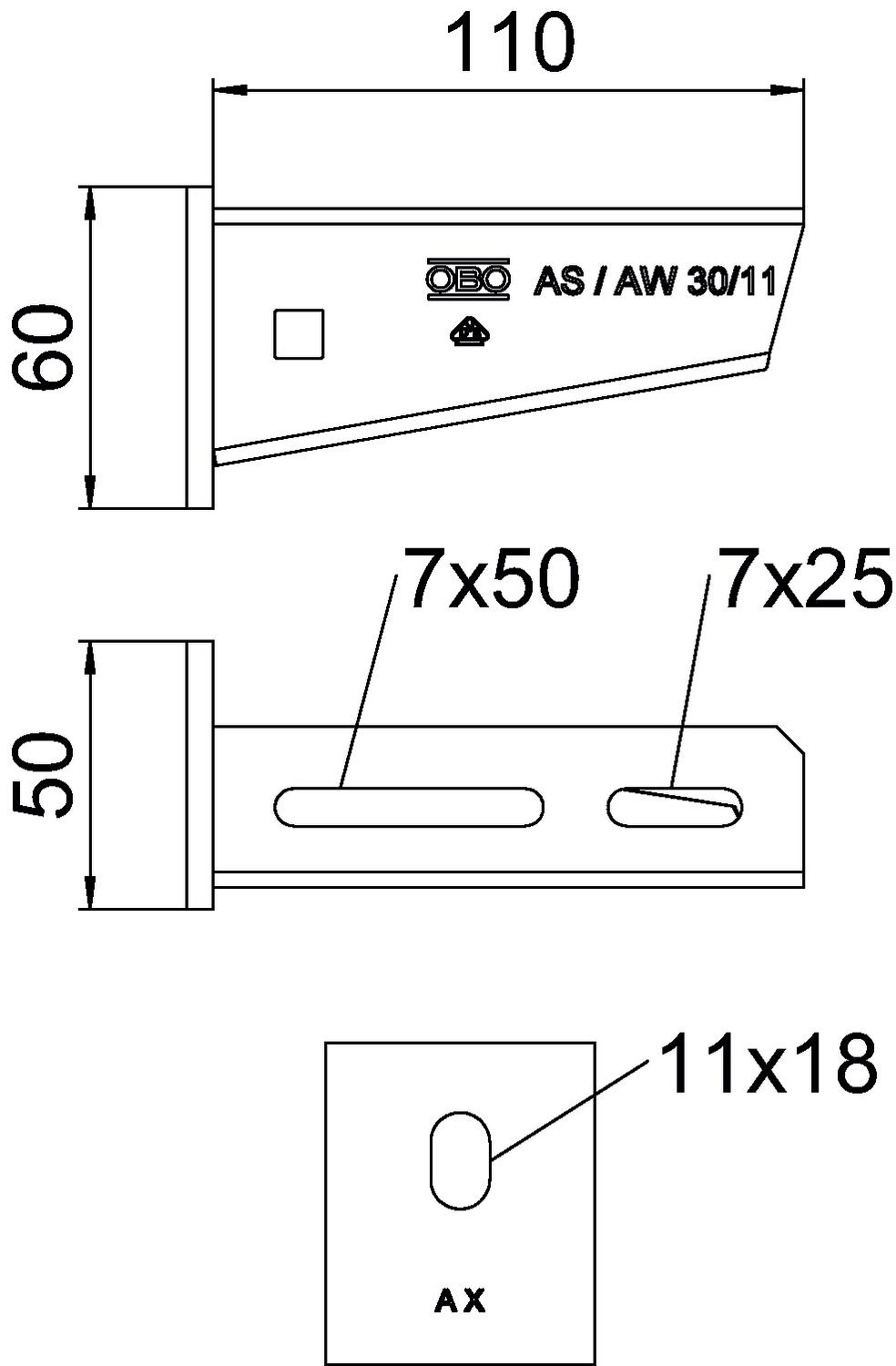

Izmēri

Garums50 mm
Platums110 mm
Augstums60 mm
Izmērs A50 mm
Izmērs B110 mm
Izmērs H60 mm

Tehniskie dati

Funkciju nodrošināšanajā
Nerūsējošs tērauds, kodinātsnē
Leņķa diapazons min.90 mm
Leņķa diapazons maks.90 mm
Cauruma diametrs11 mm
EPD precejā
IzpildījumsSienas un statņa balstenis
ROHS atbilstībajā
F, izteikts kN3 kN
IzmērsB110mm
Virsmakarsti cinkots
MateriālsTērauds
Krāsacinks
Izstrādājuma sērijaAW 30 sērija
Balstena AW 30 slodzes diagramma

Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā

Pieļaujamais balsteņa noslogojums kN bez montāžas svara

Slodzes līkne ar mm izteiktu balsteņa garumu

Vides dati

Iepakojums pilnībā no otrreiz pārstrādāta kartonajā
Iepakojums bez plastmasasjā
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem0,5485 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)0,5485 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitGabals
Declared Unit Quantity1
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2

Piederumi

Montāžas piederumi
Tips
FRSB 6x12 F

Mazākā pārd. vien.: 100 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (4)
Produkta attēli (2)
3D datu lejupielādes (1)

Izpildījumi

AW 30 11 FT
Preces nr.
6419704
Platums
110
F, izteikts kN
3
Krāsa
cinks
