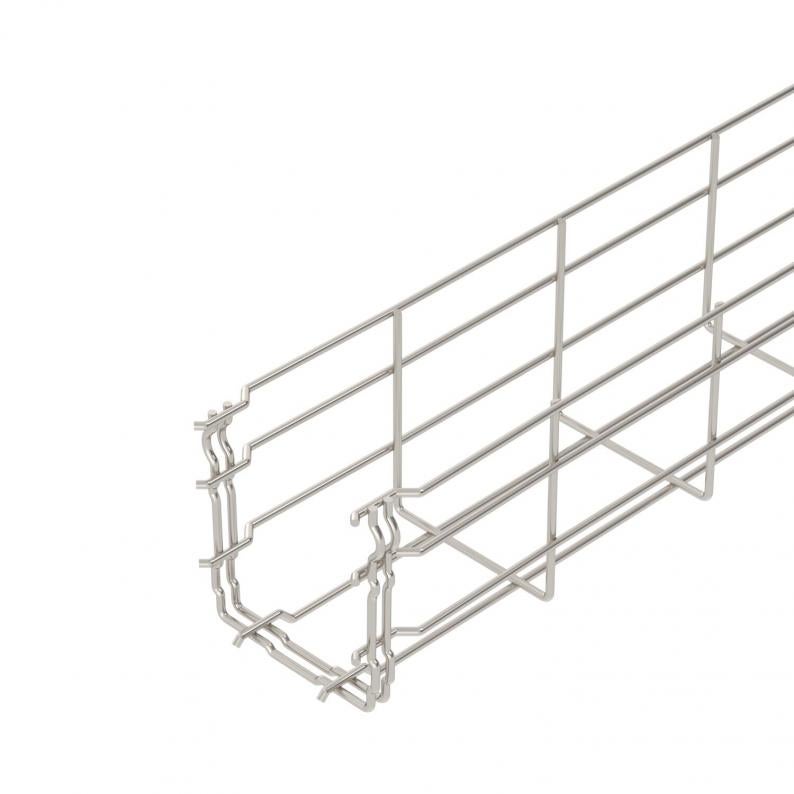

Sietveida rene GR-Magic® 105 A2
Tips GRM 105 100 A2
Preces nr. 6002451
EAN 4012195149620
Preces nr. / Tips
Garums
Platums
Augstums
Derīgais šķērsgriezums
Stieples diametrs
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

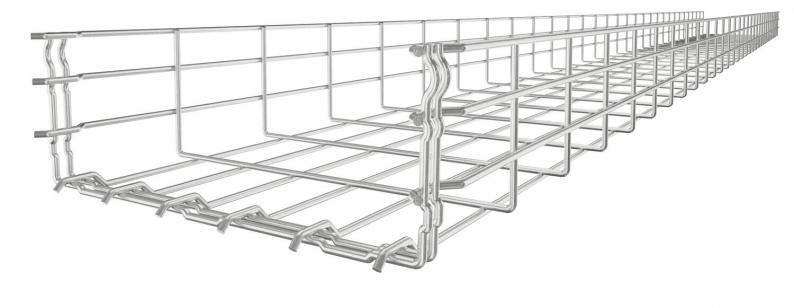

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Sieta izmērs ir 50 x 100 mm.
Tehniskie dati

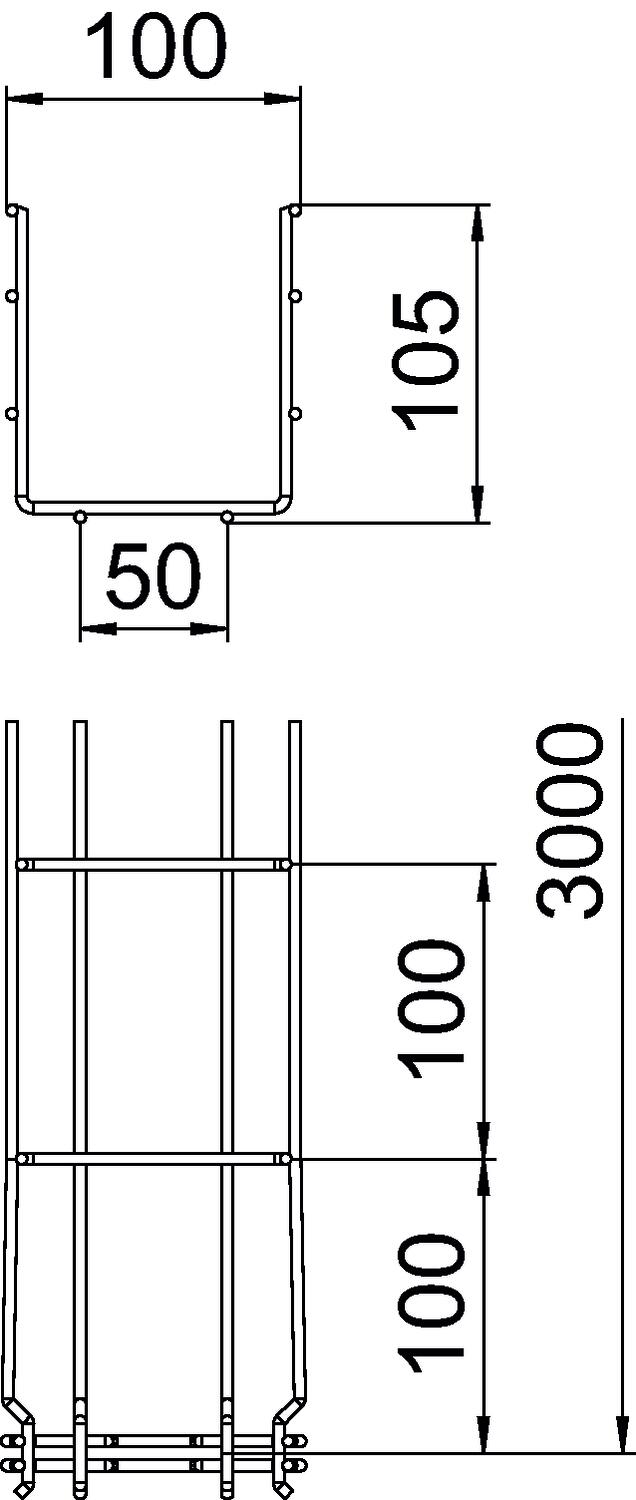

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 105 mm |
| Izmērs B | 100 mm |
| Izmērs H | 108 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 82 cm² |
| Nerūsējošs tērauds, kodināts | jā |
| Derīgais šķērsgriezums | 8200 mm² |
| Integrēta starpsiena | bez |
| Savienotāji bez skrūvēm | jā |
| Profila forma | U forma |
| ROHS atbilstība | jā |
| Stieples diametrs | 3,9 mm |
| Izmērs | 105x100x3000 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Krāsa | tērauda |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | GRM sērija |
Noslodze
| Balstu atstatums 1,0 m | 0,8 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,55 kN/m |
| Balstu atstatums 2,0 m | 0,37 kN/m |
| Balstu atstatums 2,5 m | 0,27 kN/m |
| Balstu atstatums 3,0 m | 0,25 kN/m |
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 5,0002 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 5,0002 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (7)
Deklarācijas (4)
Sertifikāti (3)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Preces nr.
GRM 105 100 A2
3000
100
105
nē
82
3,9
6002451
GRM 105 150 A2
3000
150
105
nē
130
3,9
6002455
GRM 105 200 A2
3000
200
105
nē
175
4,8
6002457
GRM 105 300 A2
3000
300
105
nē
268
4,8
6002460
GRM 105 400 A2
3000
400
105
nē
363
4,8
6002463
GRM 105 500 A2
3000
500
105
nē
459
4,8
6002466
GRM 105 600 A2
3000
600
105
nē
554
4,8
6002469
Platums
Derīgais šķērsgriezums
Stieples diametrs
GRM 105 100 A2
Preces nr.
6002451
Garums
3000
Platums
100
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
82
Stieples diametrs
3,9
GRM 105 150 A2
Preces nr.
6002455
Garums
3000
Platums
150
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
130
Stieples diametrs
3,9
GRM 105 200 A2
Preces nr.
6002457
Garums
3000
Platums
200
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
175
Stieples diametrs
4,8
GRM 105 300 A2
Preces nr.
6002460
Garums
3000
Platums
300
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
268
Stieples diametrs
4,8
GRM 105 400 A2
Preces nr.
6002463
Garums
3000
Platums
400
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
363
Stieples diametrs
4,8
GRM 105 500 A2
Preces nr.
6002466
Garums
3000
Platums
500
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
459
Stieples diametrs
4,8
GRM 105 600 A2
Preces nr.
6002469
Garums
3000
Platums
600
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
554
Stieples diametrs
4,8
