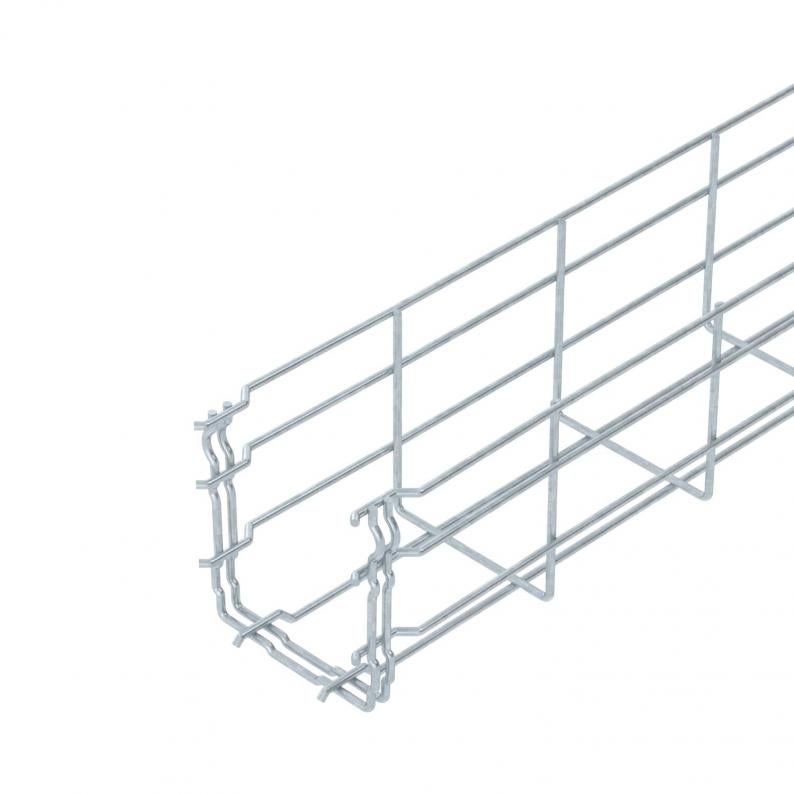

Sietveida rene GR-Magic® 105 FT

Sietveida rene GR-Magic® 105 FT

Tips GRM 105 100 FT
Preces nr. 6002431
EAN 4012196021239
Rādīt visas versijas
Preces nr. / Tips
Garums
Platums
Augstums
Derīgais šķērsgriezums
Stieples diametrs

Mazākā pārd. vien.: 3 m

m

Apraksts

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Sieta izmērs ir 50 x 100 mm.

  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Underwriters Laboratories Inc., ASV
  • Underwriters Laboratories Inc., ASV
  • RINA 1861, Ship Classification, Certification and Services
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

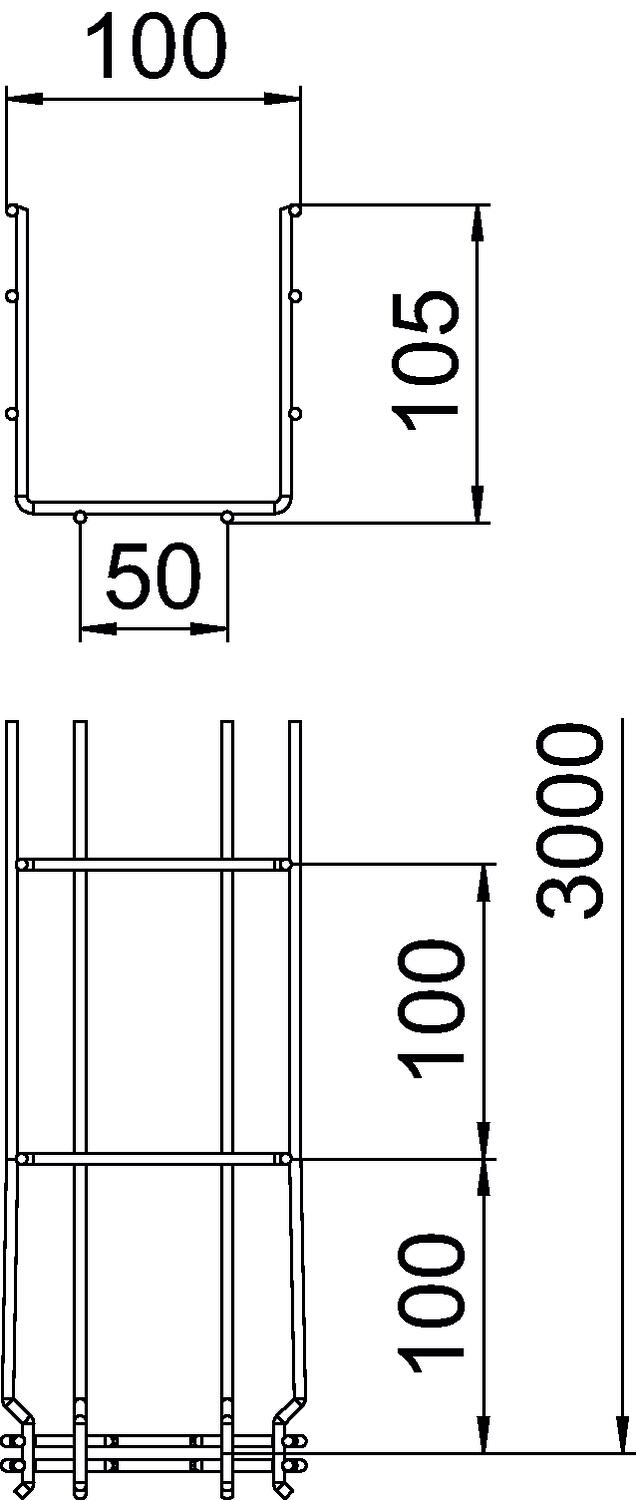

Izmēri

Garums3000 mm
Platums100 mm
Augstums105 mm
Izmērs B100 mm
Izmērs H108 mm

Tehniskie dati

Funkciju nodrošināšananē
Savienotāja izpildījumsiebūvēts savienotājs
Gara laiduma izpildījumsnē
Derīgais šķērsgriezums82 cm²
Nerūsējošs tērauds, kodinātsnē
Derīgais šķērsgriezums8200 mm²
Integrēta starpsienabez
Savienotāji bez skrūvēmjā
Profila formaU forma
ROHS atbilstībajā
Stieples diametrs3,9 mm
Izmērs105x100x3000
Virsmakarsti cinkots
MateriālsTērauds
Krāsacinks
Noslogošanas testa tips saskaņā ar IEC 61537II tips
Kabeļu nesošās sistēmas savienotāju veidsAutomātiskas fiksācijas stiprinājums
Izstrādājuma sērijaGRM sērija

Noslodze

Balstu atstatums 1,0 m0,8 kN/m
Balstu atstatums 1,5 m0,55 kN/m
Balstu atstatums 2,0 m0,37 kN/m
Balstu atstatums 2,5 m0,27 kN/m
Balstu atstatums 3,0 m0,25 kN/m
GRM 105 tipa režģveida renes slodzes diagramma

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem2,1665 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)2,1665 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2

Piederumi

Sistēmas piederumi
Montāžas piederumi
Tips
DGRR 100 FT

Mazākā pārd. vien.: 3 m

m

Preces nr. 6016723

Stūra savienotājs FT
Tips
GEV 36 FT

Mazākā pārd. vien.: 20 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (6)
Deklarācijas (4)
Sertifikāti (5)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)

Izpildījumi

Platums
Derīgais šķērsgriezums
Stieples diametrs
GRM 105 100 FT
Preces nr.
6002431
Garums
3000
Platums
100
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
82
Stieples diametrs
3,9
GRM 105 150 FT
Preces nr.
6002433
Garums
3000
Platums
150
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
130
Stieples diametrs
3,9
GRM 105 200 FT
Preces nr.
6002435
Garums
3000
Platums
200
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
175
Stieples diametrs
4,8
GRM 105 300 FT
Preces nr.
6002437
Garums
3000
Platums
300
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
268
Stieples diametrs
4,8
GRM 105 400 FT
Preces nr.
6002439
Garums
3000
Platums
400
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
363
Stieples diametrs
4,8
GRM 105 450 FT
Preces nr.
6002441
Garums
3000
Platums
450
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
411
Stieples diametrs
4,8
GRM 105 500 FT
Preces nr.
6002443
Garums
3000
Platums
500
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
459
Stieples diametrs
4,8
GRM 105 600 FT
Preces nr.
6002445
Garums
3000
Platums
600
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
554
Stieples diametrs
4,8
