Sietveida rene GR-Magic® 105 G
Tips GRM 105 100 G
Preces nr. 6002402
EAN 4012196020270
Preces nr. / Tips
Garums
Platums
Augstums
Derīgais šķērsgriezums
Stieples diametrs
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

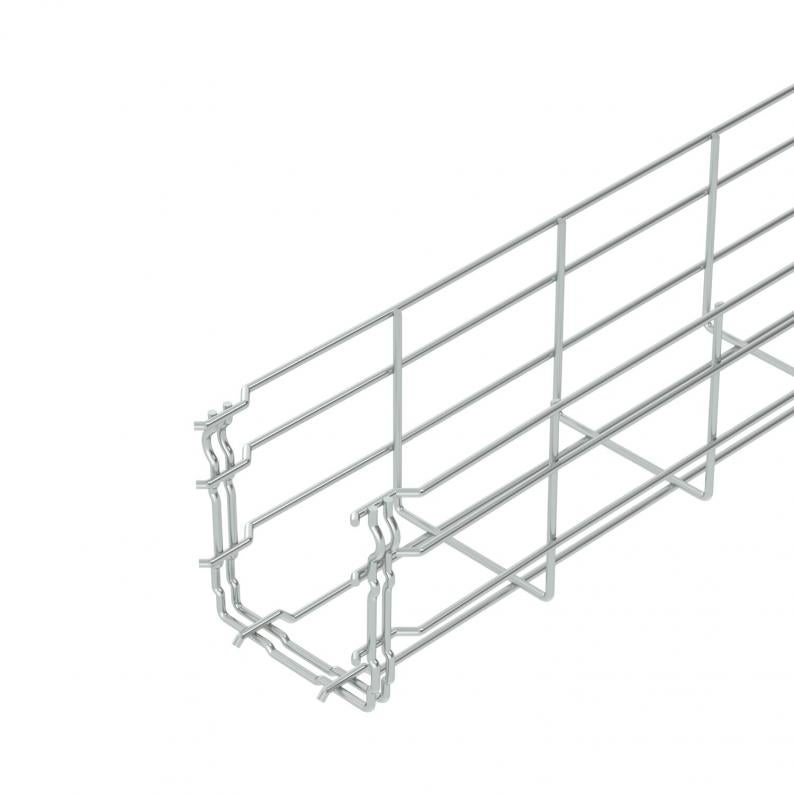

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

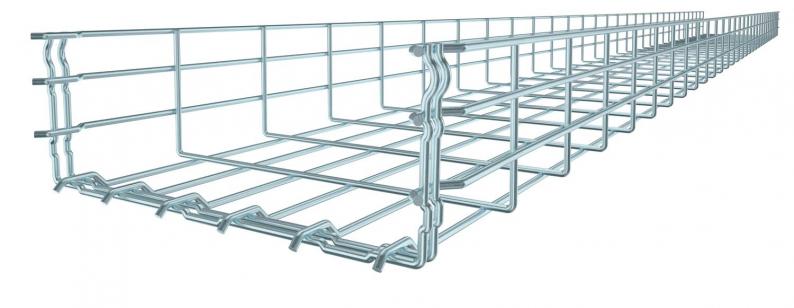

Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Sieta izmērs ir 50 x 100 mm.
Tehniskie dati

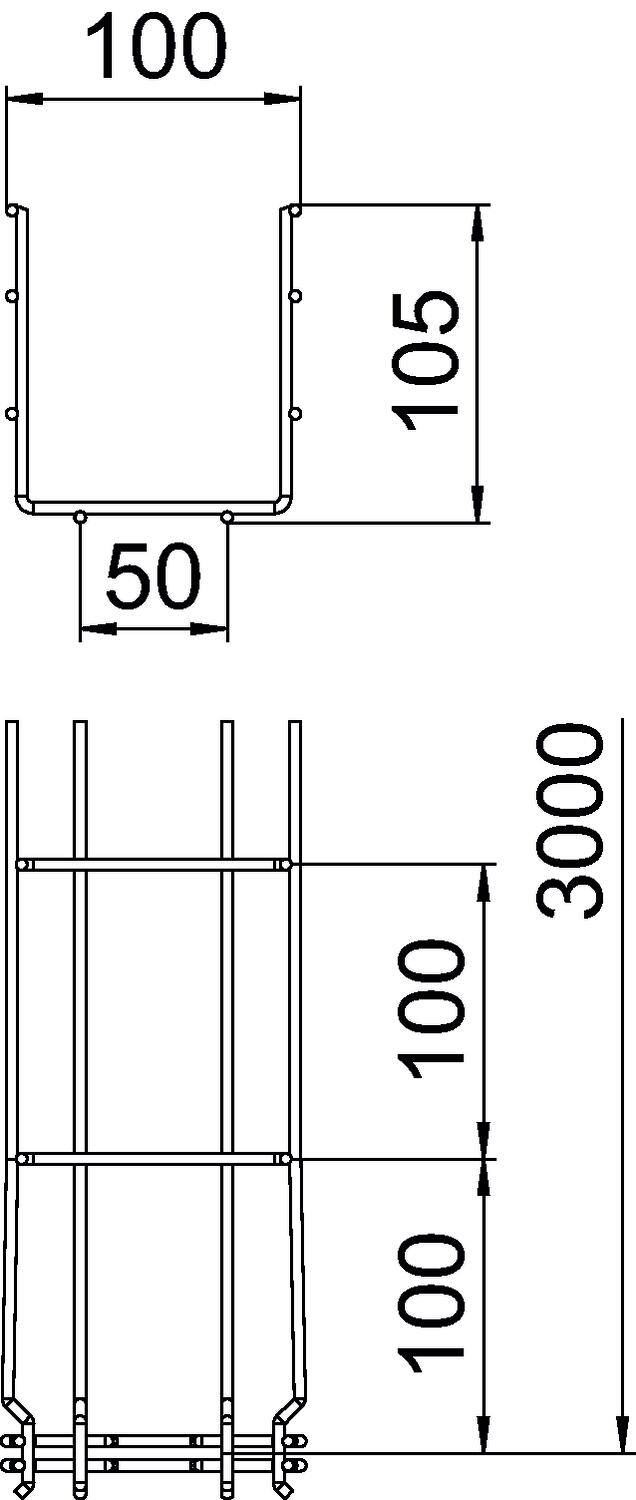

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 105 mm |
| Izmērs B | 100 mm |
| Izmērs H | 108 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 82 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 8200 mm² |
| Integrēta starpsiena | bez |
| Savienotāji bez skrūvēm | jā |
| Profila forma | U forma |
| ROHS atbilstība | jā |
| Stieples diametrs | 3,9 mm |
| Izmērs | 105x100x3000 |
| Virsma | galvaniski cinkota |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | GRM sērija |
Noslodze
| Balstu atstatums 1,0 m | 0,8 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,55 kN/m |
| Balstu atstatums 2,0 m | 0,37 kN/m |
| Balstu atstatums 2,5 m | 0,27 kN/m |
| Balstu atstatums 3,0 m | 0,25 kN/m |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,8532 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 1,8532 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (6)
Deklarācijas (5)
Sertifikāti (3)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Preces nr.
GRM 105 100 G
3000
100
105
nē
82
3,9
6002402
GRM 105 150 G
3000
150
105
nē
130
3,9
6002404
GRM 105 200 G
3000
200
105
nē
175
4,8
6002406
GRM 105 300 G
3000
300
105
nē
268
4,8
6002408
GRM 105 400 G
3000
400
105
nē
363
4,8
6002410
GRM 105 450 G
3000
450
105
nē
411
4,8
6002413
GRM 105 500 G
3000
500
105
nē
459
4,8
6002415
GRM 105 600 G
3000
600
105
nē
554
4,8
6002417
Platums
Derīgais šķērsgriezums
Stieples diametrs
GRM 105 100 G
Preces nr.
6002402
Garums
3000
Platums
100
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
82
Stieples diametrs
3,9
GRM 105 150 G
Preces nr.
6002404
Garums
3000
Platums
150
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
130
Stieples diametrs
3,9
GRM 105 200 G
Preces nr.
6002406
Garums
3000
Platums
200
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
175
Stieples diametrs
4,8
GRM 105 300 G
Preces nr.
6002408
Garums
3000
Platums
300
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
268
Stieples diametrs
4,8
GRM 105 400 G
Preces nr.
6002410
Garums
3000
Platums
400
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
363
Stieples diametrs
4,8
GRM 105 450 G
Preces nr.
6002413
Garums
3000
Platums
450
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
411
Stieples diametrs
4,8
GRM 105 500 G
Preces nr.
6002415
Garums
3000
Platums
500
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
459
Stieples diametrs
4,8
GRM 105 600 G
Preces nr.
6002417
Garums
3000
Platums
600
Augstums
105
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
554
Stieples diametrs
4,8
