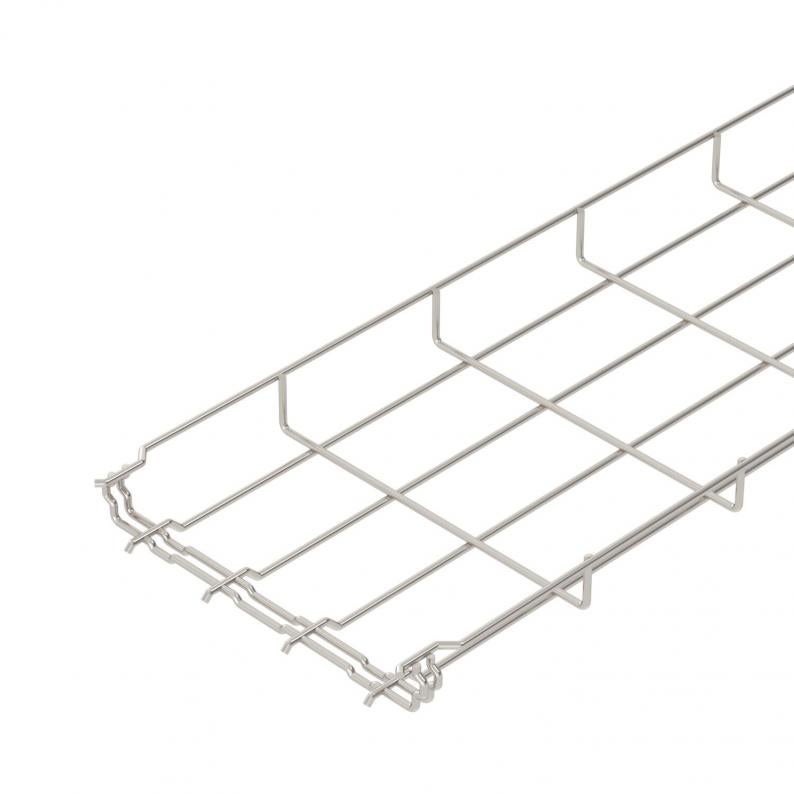

Sietveida rene GR-Magic® 35 A2
Tips GRM 35 200 A2
Preces nr. 6000057
EAN 4012195470724
Preces nr. / Tips
Garums
Platums
Augstums
Derīgais šķērsgriezums
Stieples diametrs
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 35 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši sasprauž vienu ar otru. Caurumu izmērs ir 50 x 100 mm (izņemot GRM 35/50 = 20 x 100 mm).
Tehniskie dati

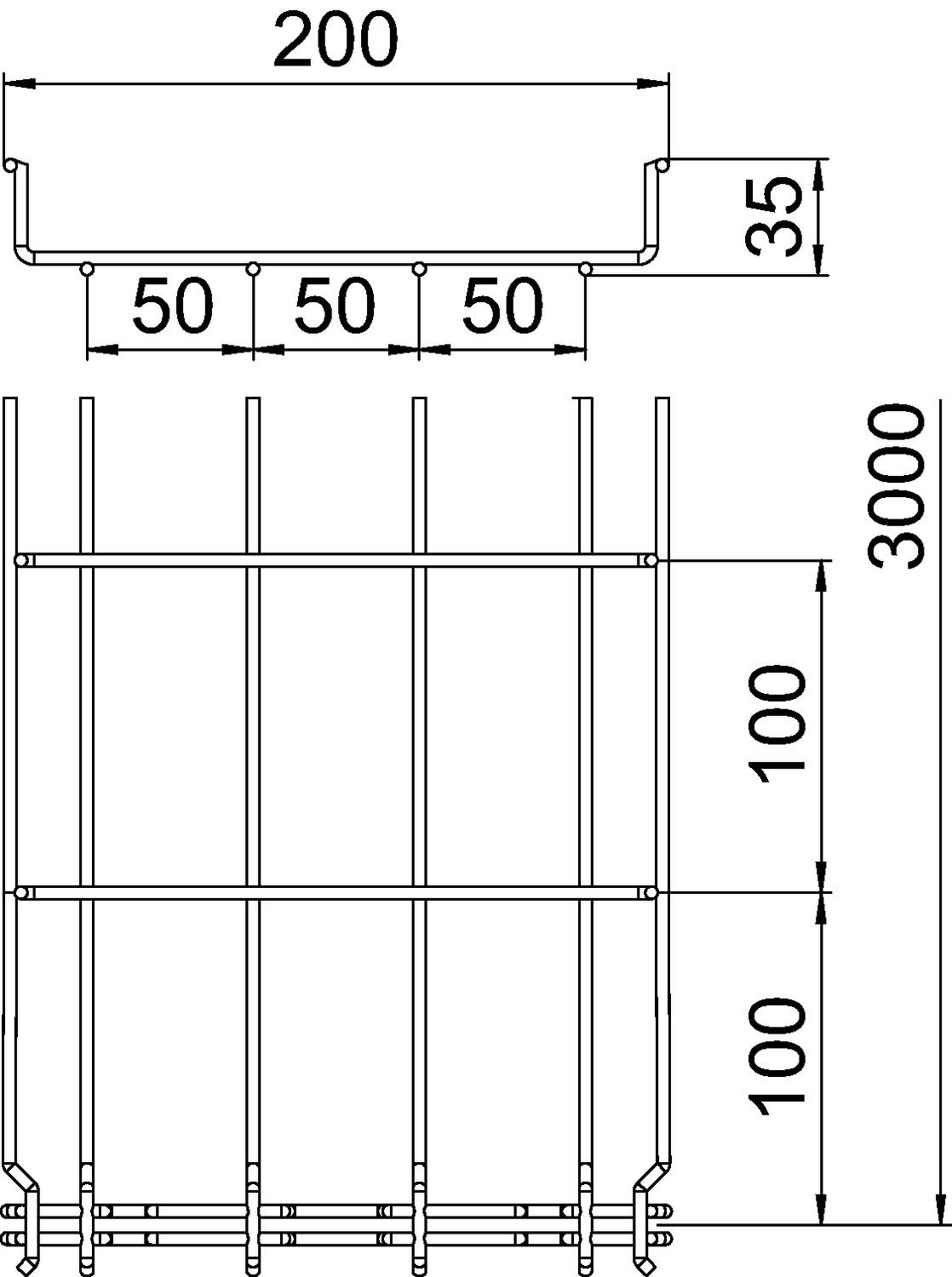

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 200 mm |
| Augstums | 35 mm |
| Izmērs B | 200 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 50,1 cm² |
| Nerūsējošs tērauds, kodināts | jā |
| Derīgais šķērsgriezums | 7000 mm² |
| Integrēta starpsiena | bez |
| Savienotāji bez skrūvēm | jā |
| Profila forma | U forma |
| ROHS atbilstība | jā |
| Stieples diametrs | 3,9 mm |
| Izmērs | 35x200x3000 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Krāsa | tērauda |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | GRM sērija |
Noslodze
| Balstu atstatums 1,0 m | 0,3 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,14 kN/m |
| Balstu atstatums 2,0 m | 0,1 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 3,8986 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 3,8986 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (6)
Deklarācijas (4)
Sertifikāti (3)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Preces nr.
GRM 35 50 A2
3000
50
35
nē
9,4
3,9
6000054
GRM 35 100 A2
3000
100
35
nē
23
3,9
6000055
GRM 35 150 A2
3000
150
35
nē
36,6
3,9
6000056
GRM 35 200 A2
3000
200
35
nē
50,1
3,9
6000057

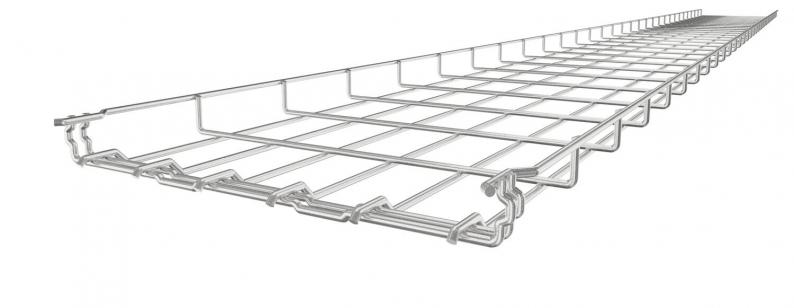

GRM 35 300 A2
3000
300
35
nē
71,3
4,8
6000059
Platums
Derīgais šķērsgriezums
Stieples diametrs
GRM 35 50 A2
Preces nr.
6000054
Garums
3000
Platums
50
Augstums
35
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
9,4
Stieples diametrs
3,9
GRM 35 100 A2
Preces nr.
6000055
Garums
3000
Platums
100
Augstums
35
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
23
Stieples diametrs
3,9
GRM 35 150 A2
Preces nr.
6000056
Garums
3000
Platums
150
Augstums
35
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
36,6
Stieples diametrs
3,9
GRM 35 200 A2
Preces nr.
6000057
Garums
3000
Platums
200
Augstums
35
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
50,1
Stieples diametrs
3,9
GRM 35 300 A2
Preces nr.
6000059
Garums
3000
Platums
300
Augstums
35
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
71,3
Stieples diametrs
4,8
