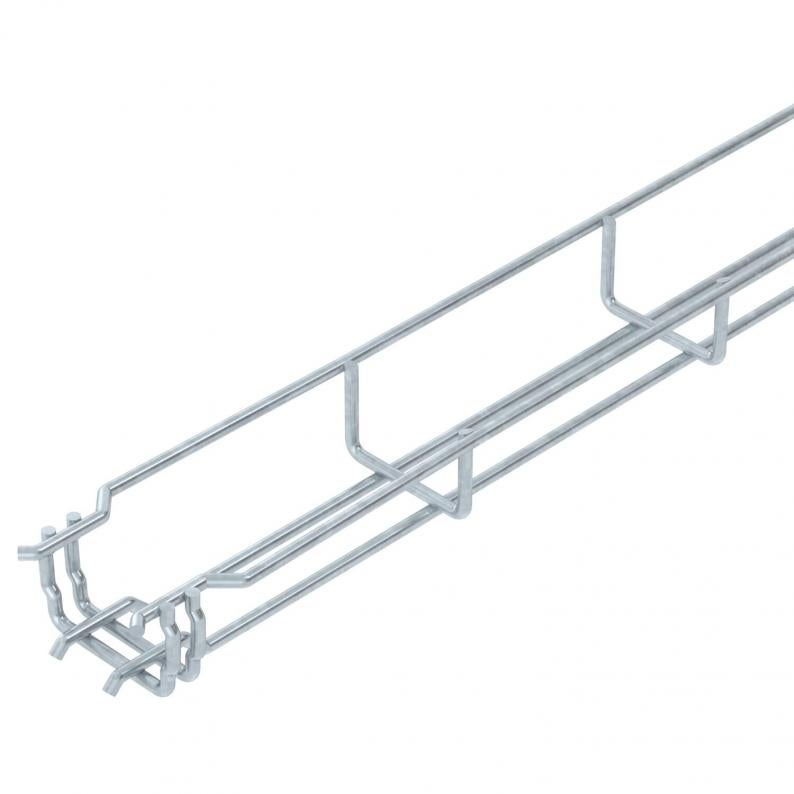

Sietveida rene GR-Magic® 35 FT
Tips GRM 35 50 FT
Preces nr. 6000069
EAN 4012195624820
Preces nr. / Tips
Garums
Platums
Augstums
Derīgais šķērsgriezums
Stieples diametrs
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 35 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši sasprauž vienu ar otru. Caurumu izmērs ir 50 x 100 mm (izņemot GRM 35/50 = 20 x 100 mm).
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 50 mm |
| Augstums | 35 mm |
| Izmērs B | 52 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 9,4 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 1750 mm² |
| Integrēta starpsiena | bez |
| Savienotāji bez skrūvēm | jā |
| Profila forma | U forma |
| ROHS atbilstība | jā |
| Stieples diametrs | 3,9 mm |
| Izmērs | 35x50x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | GRM sērija |
Noslodze
| Balstu atstatums 1,0 m | 0,25 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,11 kN/m |
| Balstu atstatums 2,0 m | 0,1 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,0255 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 1,0255 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (5)
Deklarācijas (5)
Sertifikāti (3)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Preces nr.
GRM 35 50 FT
3000
50
35
nē
9,4
3,9
6000069
GRM 35 100 FT
3000
100
35
nē
23
3,9
6000071
GRM 35 150 FT
3000
150
35
nē
36,6
3,9
6000072
GRM 35 200 FT
3000
200
35
nē
50,1
3,9
6000073

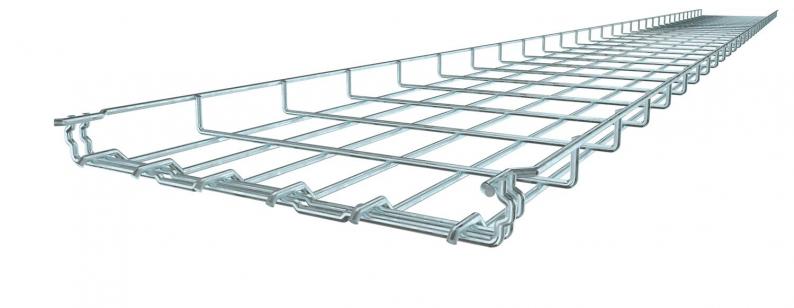

GRM 35 300 FT
3000
300
35
nē
71,3
4,8
6000075
Platums
Derīgais šķērsgriezums
Stieples diametrs
GRM 35 50 FT
Preces nr.
6000069
Garums
3000
Platums
50
Augstums
35
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
9,4
Stieples diametrs
3,9
GRM 35 100 FT
Preces nr.
6000071
Garums
3000
Platums
100
Augstums
35
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
23
Stieples diametrs
3,9
GRM 35 150 FT
Preces nr.
6000072
Garums
3000
Platums
150
Augstums
35
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
36,6
Stieples diametrs
3,9
GRM 35 200 FT
Preces nr.
6000073
Garums
3000
Platums
200
Augstums
35
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
50,1
Stieples diametrs
3,9
GRM 35 300 FT
Preces nr.
6000075
Garums
3000
Platums
300
Augstums
35
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
71,3
Stieples diametrs
4,8
