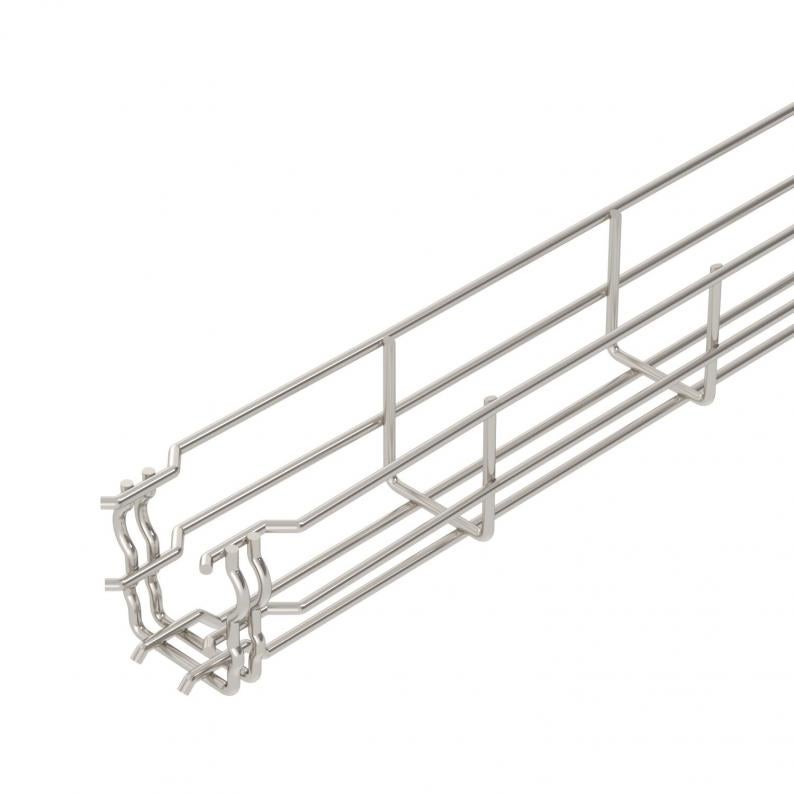

Sietveida rene GR-Magic® 55 A2
Tips GRM 55 50 A2
Preces nr. 6001070
EAN 4012195430933
Preces nr. / Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Caurumu izmērs ir 50 x 100 mm (izņemot GRM 55/50 = 20 x 100 mm).
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 50 mm |
| Augstums | 55 mm |
| Izmērs B | 52 mm |
| Izmērs H | 58 mm |
Tehniskie dati
| Funkciju nodrošināšana | jā |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Derīgais šķērsgriezums | 16 cm² |
| Nerūsējošs tērauds, kodināts | jā |
| Derīgais šķērsgriezums | 1600 mm² |
| Integrēta starpsiena | bez |
| Savienotāji bez skrūvēm | jā |
| Profila forma | U forma |
| ROHS atbilstība | jā |
| Stieples diametrs | 3,9 mm |
| Izmērs | 55x50x3000 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Krāsa | tērauda |
| Ugunsdrošība | Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | GRM sērija |
Noslodze
| Balstu atstatums 1,0 m | 0,35 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,2 kN/m |
| Balstu atstatums 2,0 m | 0,1 kN/m |
| Balstu atstatums 2,5 m | 0,1 kN/m |

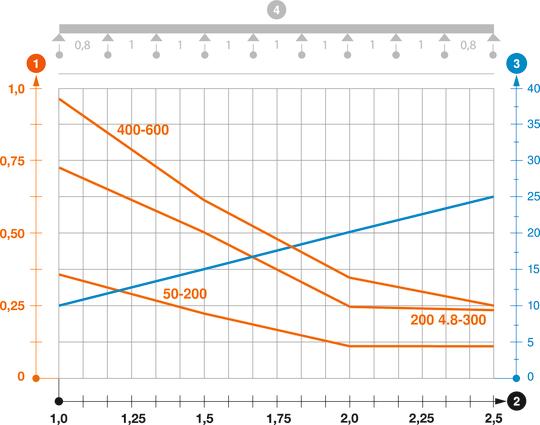

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 3,4068 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 3,4068 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (10)
Deklarācijas (4)
Sertifikāti (4)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Preces nr.
GRM 55 50 A2
3000
50
55
jā
16
3,9
6001070
GRM 55 100 A2
3000
100
55
jā
40
3,9
6001072
GRM 55 150 A2
3000
150
55
jā
63
3,9
6001074
GRM 55 200 A2
3000
200
55
jā
87
3,9
6001076

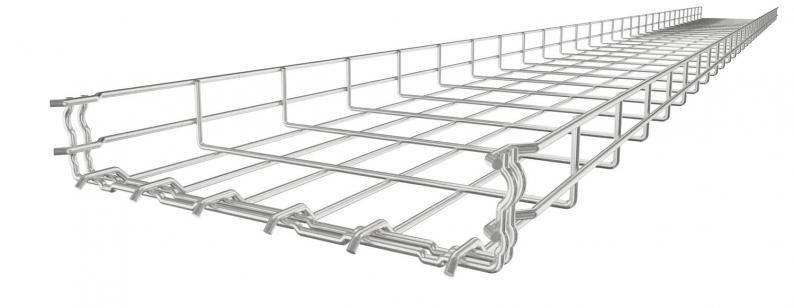

GRM 55 300 A2
3000
300
55
jā
129
4,8
6001078
GRM 55 400 A2
3000
400
55
jā
175
4,8
6001080
GRM 55 500 A2
3000
500
55
nē
220
4,8
6001082
GRM 55 600 A2
3000
600
55
nē
265
4,8
6001085
Platums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
GRM 55 50 A2
Preces nr.
6001070
Garums
3000
Platums
50
Augstums
55
Funkciju nodrošināšana
jā
Derīgais šķērsgriezums
16
Stieples diametrs
3,9
GRM 55 100 A2
Preces nr.
6001072
Garums
3000
Platums
100
Augstums
55
Funkciju nodrošināšana
jā
Derīgais šķērsgriezums
40
Stieples diametrs
3,9
GRM 55 150 A2
Preces nr.
6001074
Garums
3000
Platums
150
Augstums
55
Funkciju nodrošināšana
jā
Derīgais šķērsgriezums
63
Stieples diametrs
3,9
GRM 55 200 A2
Preces nr.
6001076
Garums
3000
Platums
200
Augstums
55
Funkciju nodrošināšana
jā
Derīgais šķērsgriezums
87
Stieples diametrs
3,9
GRM 55 300 A2
Preces nr.
6001078
Garums
3000
Platums
300
Augstums
55
Funkciju nodrošināšana
jā
Derīgais šķērsgriezums
129
Stieples diametrs
4,8
GRM 55 400 A2
Preces nr.
6001080
Garums
3000
Platums
400
Augstums
55
Funkciju nodrošināšana
jā
Derīgais šķērsgriezums
175
Stieples diametrs
4,8
GRM 55 500 A2
Preces nr.
6001082
Garums
3000
Platums
500
Augstums
55
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
220
Stieples diametrs
4,8
GRM 55 600 A2
Preces nr.
6001085
Garums
3000
Platums
600
Augstums
55
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
265
Stieples diametrs
4,8
