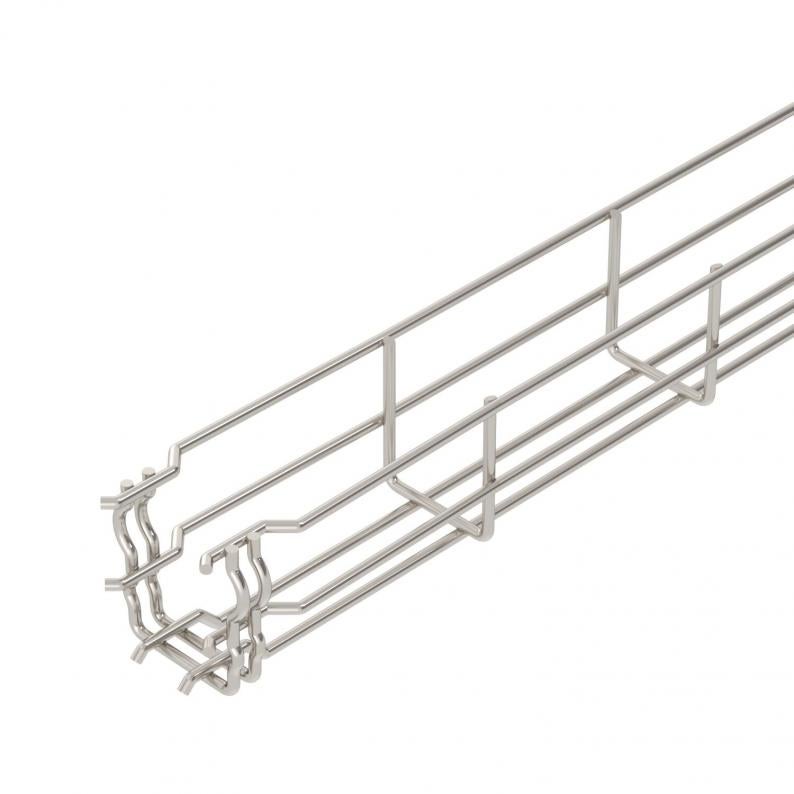

Sietveida rene GR-Magic® 55 A4
Tips GRM 55 50 A4
Preces nr. 6001087
EAN 4012195431046
Preces nr. / Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Caurumu izmērs ir 50 x 100 mm (izņemot GRM 55/50 = 20 x 100 mm).
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 50 mm |
| Augstums | 55 mm |
| Izmērs B | 52 mm |
| Izmērs H | 58 mm |
Tehniskie dati
| Funkciju nodrošināšana | jā |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 16 cm² |
| Nerūsējošs tērauds, kodināts | jā |
| Derīgais šķērsgriezums | 1600 mm² |
| Integrēta starpsiena | bez |
| Savienotāji bez skrūvēm | jā |
| Profila forma | U forma |
| ROHS atbilstība | jā |
| Stieples diametrs | 3,9 mm |
| Izmērs | 55x50x3000 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4401 |
| Krāsa | tērauda |
| Ugunsdrošība | Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | GRM sērija |
Noslodze
| Balstu atstatums 1,0 m | 0,35 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,2 kN/m |
| Balstu atstatums 2,0 m | 0,1 kN/m |
| Balstu atstatums 2,5 m | 0,1 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 3,4099 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 3,4099 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (10)
Deklarācijas (4)
Sertifikāti (4)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Preces nr.
GRM 55 50 A4
3000
50
55
jā
16
3,9
6001087
GRM 55 100 A4
3000
100
55
jā
40
3,9
6001088
GRM 55 150 A4
3000
150
55
jā
63
3,9
6001090
GRM 55 200 A4
3000
200
55
jā
87
3,9
6001091

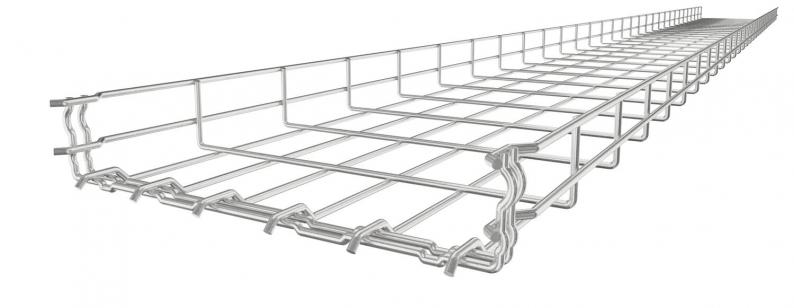

GRM 55 300 A4
3000
300
55
jā
129
4,8
6001093
GRM 55 400 A4
3000
400
55
jā
175
4,8
6001095
GRM 55 500 A4
3000
500
55
nē
220
4,8
6001097
GRM 55 600 A4
3000
600
55
nē
265
4,8
6001099
