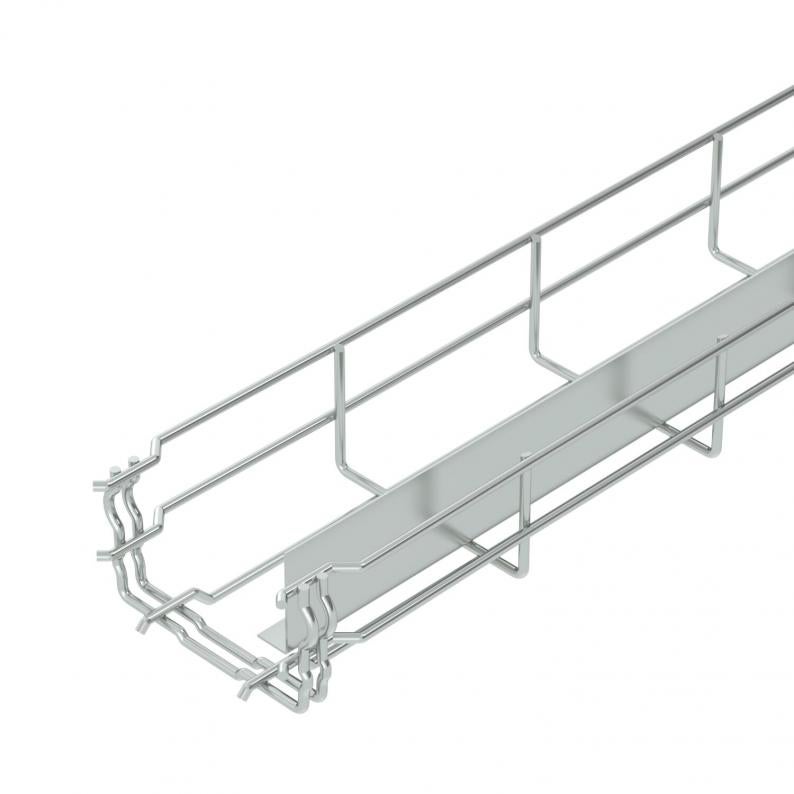

Sietveida rene GR-Magic® 55 ar starpsienu
Tips GRM-T 55 100 G
Preces nr. 6006453
EAN 4012196150854
Preces nr. / Tips
Garums
Platums
Augstums
Derīgais šķērsgriezums
Stieples diametrs
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

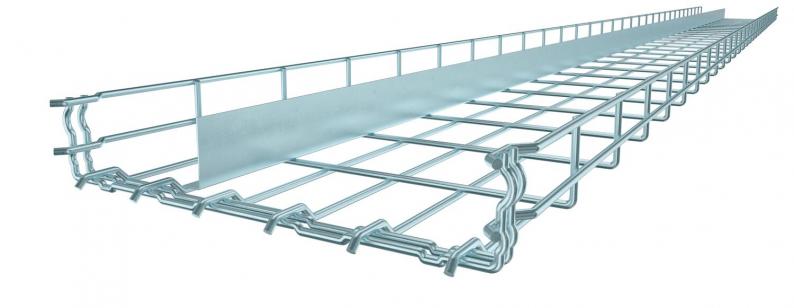

Režģveida rene ar atbilstoši veidotu savienotāju un iemetinātu starpliku, malas augstums 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Sieta izmērs ir 50 x 100 mm.
Tehniskie dati

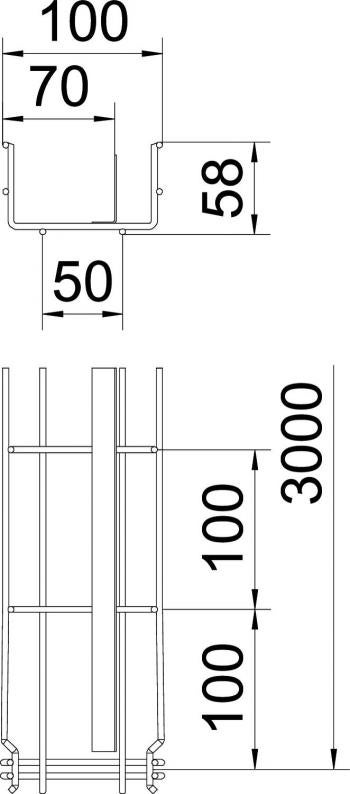

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 55 mm |
| Izmērs A | 59,5 mm |
| Izmērs B | 100 mm |
| Izmērs H | 58 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 40 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 4000 mm² |
| Integrēta starpsiena | viens |
| Savienotāji bez skrūvēm | jā |
| Profila forma | U forma |
| ROHS atbilstība | jā |
| Stieples diametrs | 3,9 mm |
| Izmērs | 55x100x3000 |
| Virsma | galvaniski cinkota |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | GRM sērija |
Noslodze
| Balstu atstatums 1,0 m | 0,5 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,5 kN/m |
| Balstu atstatums 2,0 m | 0,25 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,1772 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 2,1772 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (5)
Deklarācijas (3)
Sertifikāti (4)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Preces nr.
GRM-T 55 100 G
3000
100
55
nē
40
3,9
6006453
GRM-T 55 200 G
3000
200
55
nē
87
3,9
6006455
GRM-T 55 300 G
3000
300
55
nē
129
4,8
6006456
GRM-T 55 400 G
3000
400
55
nē
175
4,8
6006457
GRM-T 55 500 G
3000
500
55
nē
220
4,8
6006458
Platums
Derīgais šķērsgriezums
Stieples diametrs
GRM-T 55 100 G
Preces nr.
6006453
Garums
3000
Platums
100
Augstums
55
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
40
Stieples diametrs
3,9
GRM-T 55 200 G
Preces nr.
6006455
Garums
3000
Platums
200
Augstums
55
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
87
Stieples diametrs
3,9
GRM-T 55 300 G
Preces nr.
6006456
Garums
3000
Platums
300
Augstums
55
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
129
Stieples diametrs
4,8
GRM-T 55 400 G
Preces nr.
6006457
Garums
3000
Platums
400
Augstums
55
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
175
Stieples diametrs
4,8
GRM-T 55 500 G
Preces nr.
6006458
Garums
3000
Platums
500
Augstums
55
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
220
Stieples diametrs
4,8
