Sietveida rene GR-Magic® 55 FT
Tips GRM 55 50 FT
Preces nr. 6001415
EAN 4012195430940
Preces nr. / Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

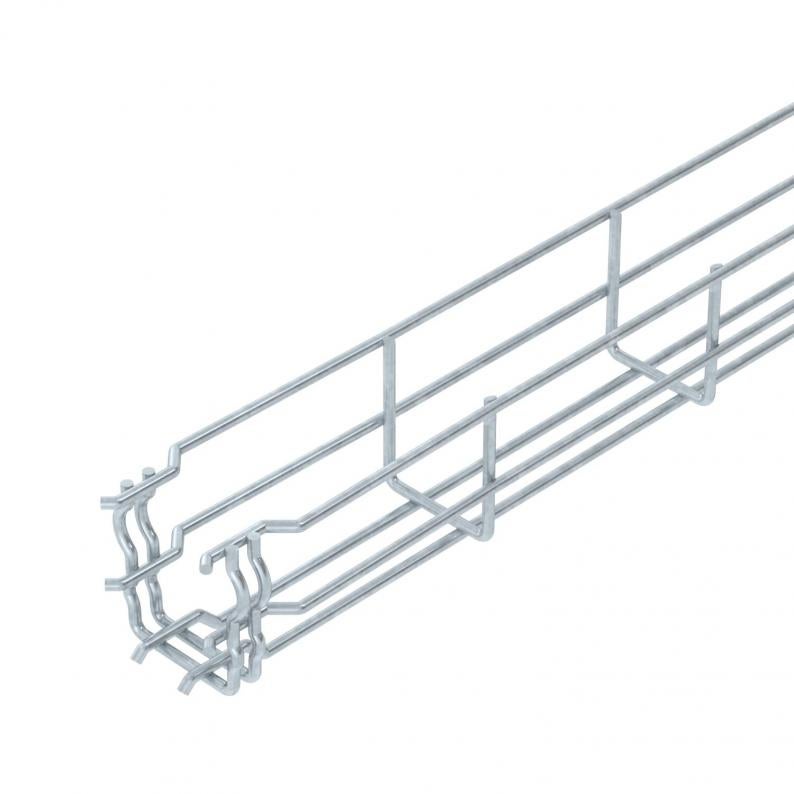

Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Precīzus datus par UL klasifikāciju var apskatīt attiecīgajā sertifikātā.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Precīzus datus par UL klasifikāciju var apskatīt attiecīgajā sertifikātā.
Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Caurumu izmērs ir 50 x 100 mm (izņemot GRM 55/50 = 20 x 100 mm).
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 50 mm |
| Augstums | 55 mm |
| Izmērs B | 52 mm |
| Izmērs H | 58 mm |
Tehniskie dati
| Funkciju nodrošināšana | jā |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 16 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 1600 mm² |
| Integrēta starpsiena | bez |
| Savienotāji bez skrūvēm | jā |
| Profila forma | U forma |
| ROHS atbilstība | jā |
| Stieples diametrs | 3,9 mm |
| Izmērs | 55x50x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Ugunsdrošība | Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | GRM sērija |
Noslodze
| Balstu atstatums 1,0 m | 0,35 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,2 kN/m |
| Balstu atstatums 2,0 m | 0,1 kN/m |
| Balstu atstatums 2,5 m | 0,1 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,4752 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 1,4752 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (9)
Deklarācijas (4)
Sertifikāti (6)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
Preces nr.
GRM 55 50 FT
3000
50
55
jā
16
3,9
6001415
GRM 55 100 FT
3000
100
55
jā
40
3,9
6001416
GRM 55 150 FT
3000
150
55
jā
63
3,9
6001418
GRM 55 200 FT
3000
200
55
jā
87
3,9
6001420
GRM 55 300 FT
3000
300
55
jā
129
4,8
6001424
GRM 55 400 FT
3000
400
55
jā
175
4,8
6001428
GRM 55 500 FT
3000
500
55
nē
220
4,8
6001432
GRM 55 600 FT
3000
600
55
nē
265
4,8
6001436
