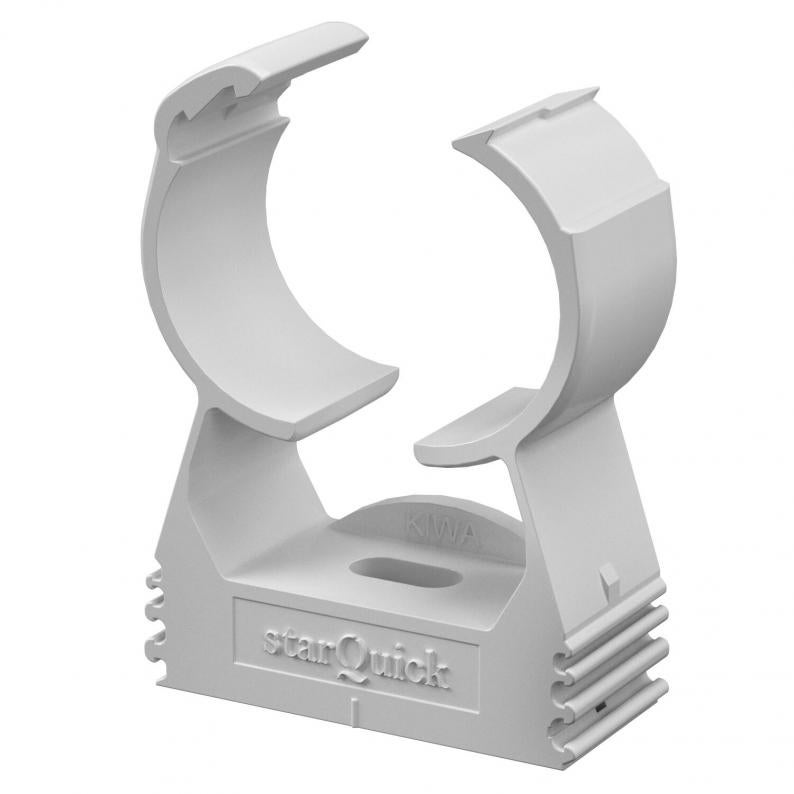

starQuick apskava

Tips SQ-25 LGR

Preces nr. 2146207

EAN 4012195595717

Datu lapa (PDF)

Atbilstības deklarācija (PDF)

RoHS Atbilstības deklarācija (PDF)

REACH Atbilstības deklarācija (PDF)

Rādīt visas versijas

Preces nr. / Tips

2146207 / SQ-25 LGR

Nominālais lielums

25-28

Šī prece vairs netiek ražota!

Jaunā prece atrodama šeit.

Mazākā pārd. vien.: 50 Gabals

Gabals

Apraksts

Augsti noslogojama apskava plastmasas un metāla elektroinstalācijas cauruļu un sanitāro cauruļu, kā arī elektroninstalācijas caurles Quick-Pipe ievietošanai. Universāla piestiprināšanas iespēja pie sienas, griestiem un tērauda konstrukcijām telpās un ārpus telpām. Elastīgs spriegošanas diapazons vairāku milimetru apjomā. Montāža pie caurules bez instrumentiem. Viena ar otru sarindojamas līdz Ø 28 mm, arī ar OBO Quick vai starQuick apskavu. Augstai noslodzes vērtībai kombinējamas ar dubulto turētāju. Mainīgiem attālumiem un skavu skaitam montējamas uz profila sliedes.

Tehniskie dati

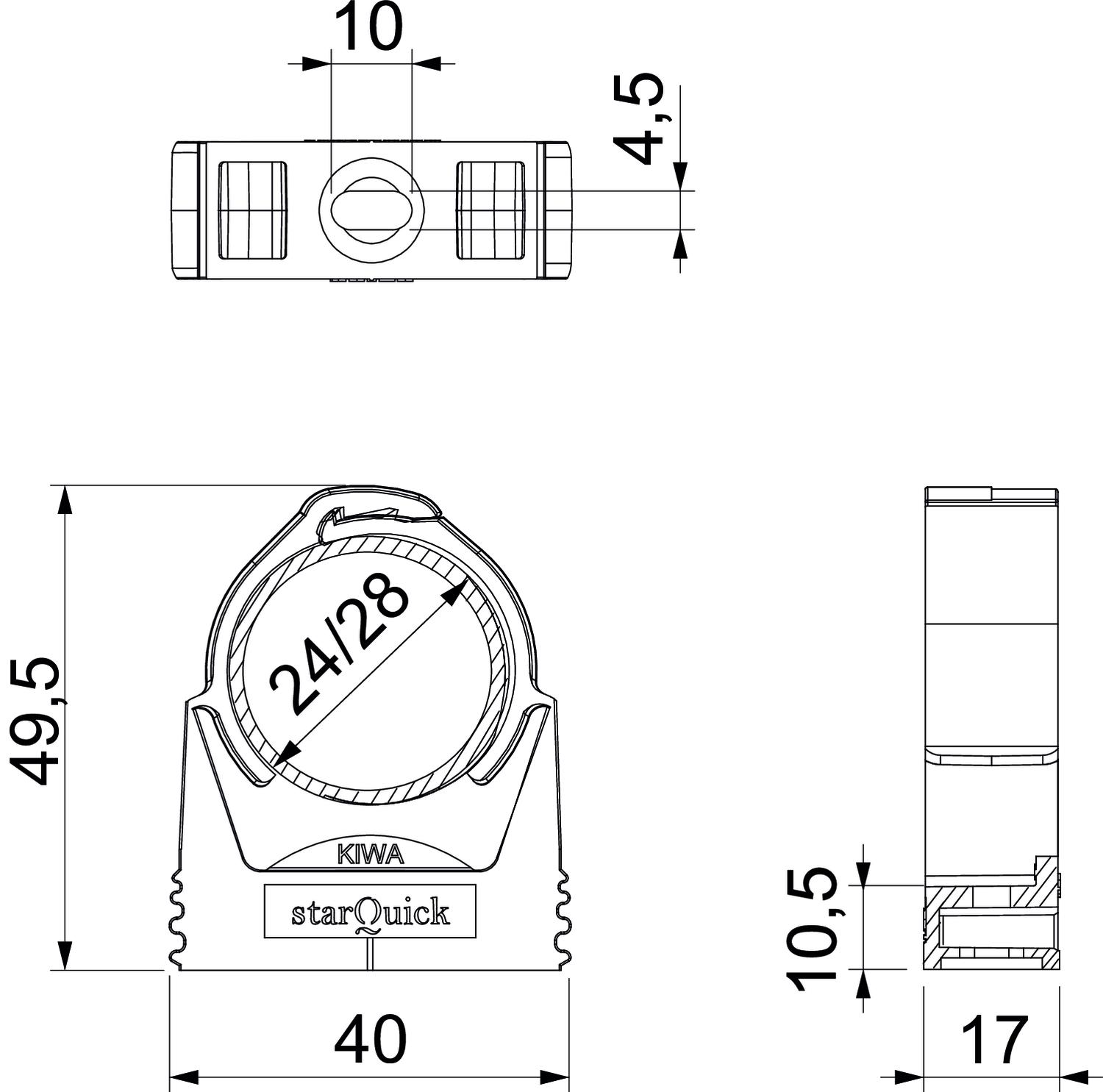

Izmēri

Izmērs A	40 mm
Izmērs B	17 mm
Izmērs H	49,5 mm
Izmērs F	4,5 mm
Izmērs H	10,5 mm
Izmērs e	10 mm

Tehniskie dati

Nominālais lielums	25-28
Nesatur halogēnus	jā
UV izturīgs	jā
Virknējams	jā
slēgta	jā
Kabeļu/ cauruļu skaits	1
Min. pārraušanas spēks	0,85 kN
Ar ieliktni	nē
Stiprinājuma veids	Caurums skrūvēšanai
ROHS atbilstība	jā
Spriegošanas diapazons D min.	24 mm
Spriegošanas diapazons D maks.	28 mm
ugunsizturīgs	atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C
Izmērs	24-28mm
Materiāls	Poliamīds
Krāsa	gaiši pelēks; RAL 7035
Izstrādājuma sērija	Quick apskavu sērija

Piederumi

Montāžas piederumi

Preces nr. 2351673

Iespraužamie dībeļi Delta-Push® ar M6 vītni

Tips

DP GM6 30

Mazākā pārd. vien.: 100 Gabals

Gabals
