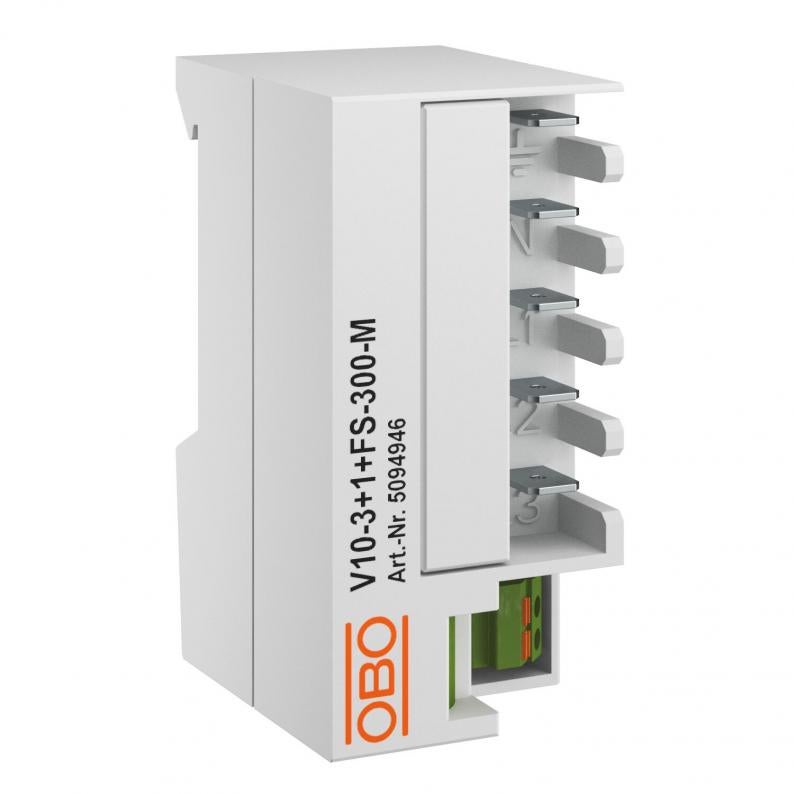

Surge arrester V10 – Mini
Tips V10-3+1+FS-300-M
Preces nr. 5094946
EAN 4012197504922
Preces nr. / Tips
5094946 / V10-3+1+FS-300-M
Aizsardzības veids
IP20
Polu izpildījums
3+N/PE
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Pārsprieguma aizsargierīce – kompakts modulis, tips 2+3
• pārspriegumaizsardzība sekundārajās sadalēs atb. VDE 0100-443 (IEC 60364-4-44)
• kopējā novadīšanas spēja līdz 60 kA (8/20)
• integrēts 3+1 risinājums TN un TT tīklu sistēmām, moduļa platums 45 mm
• jaudīga varistoru tehnoloģija
• ar termisku un dinamisku atvienošanas ierīci, kā arī optisku darbības indikatoru
• pieejama ar skaņas signalizāciju -AS vai tālvadības signalizāciju -FS
Pielietojums: sekundārā/starpstāvu sadale, kā arī ierīču aizsardzība maiņstrāvas sistēmās.
• pārspriegumaizsardzība sekundārajās sadalēs atb. VDE 0100-443 (IEC 60364-4-44)
• kopējā novadīšanas spēja līdz 60 kA (8/20)
• integrēts 3+1 risinājums TN un TT tīklu sistēmām, moduļa platums 45 mm
• jaudīga varistoru tehnoloģija
• ar termisku un dinamisku atvienošanas ierīci, kā arī optisku darbības indikatoru
• pieejama ar skaņas signalizāciju -AS vai tālvadības signalizāciju -FS
Pielietojums: sekundārā/starpstāvu sadale, kā arī ierīču aizsardzība maiņstrāvas sistēmās.
Tehniskie dati

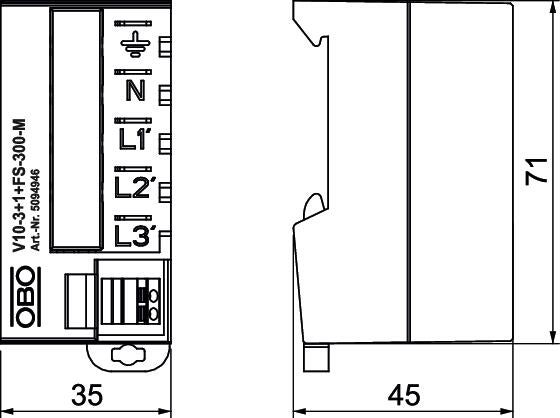

Izmēri
| Garums | 38 mm |
|---|---|
| Platums | 35 mm |
| Augstums | 76 mm |
Tehniskie dati
| Tīkla tips | visi |
|---|---|
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Augstākais pastāvīgais spriegums (L-N) | 300 V |
| Augstākais pastāvīgais spriegums (N-PE) | 255 V |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] | 20 kA |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE] | 40 kA |
| Tālvadības signalizācija | jā |
| Tipa 2 pārbaudes klase | jā |
| Tipa 3 pārbaudes klase | jā |
| Nominālais spriegums AC (50/60 Hz) | 240 V |
| Integrēta aizsardzība pie ieejas | nē |
| Nominālā noplūdes strāva (8/20 µs) | 10 kA |
| Polu izpildījums | 3+N/PE |
| Montāžas veids | Montāžas sliede 35 mm |
| Piemērots lietošanai ārpus telpām | nē |
| Maksimumstrāvas aizsardzība tīkla pusē | 63 A gG |
| Komutācijas jauda AC | 250V / 1A ; 125V / 1A |
| Komutācijas jauda DC | 48V / 0,5A; 24V / 0,5A; 12V / 0,5A |
| TOV spriegums [L-N] – iztursprieguma režīms – 5 s | 337 V |
| TOV spriegums [L-N] – bezatteices režīms – 120 min | 442 V |
| TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms | 1200 V |
| Minimālais attālums | 0 mm |
| Izpildījums | 3+NPE |
| Tīkla tips, DC | nē |
| Tīkla tips, IT | nē |
| Tīkla tips TN | jā |
| Tīkla tips TN-C | nē |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| Tīkla tips, cits | nē |
| ROHS atbilstība | jā |
| Nominālā slodzes strāva (ieejas/izejas spaile) | 32 A |
| SPD atb. IEC 61643-1 | II+III klase |
| SPD atb. EN 61643-11 | Tips 2+3 |
| LPZ | 1→3 |
| Sekundārās strāvas dzēšanas spēja (ef) [N-PE] | 0,1 kA |
| Maksimālā aizsardzība pie ieejas | 63 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 85 °C |
| Izmērs | 300V |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| FM kontakti | Atvērējs |
|---|---|
| Pieslēguma diametrs, FM skavas min. | 1,5 mm² |
| Pieslēguma diametrs, FM skavas min. | 16 AWG |
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 60 kA |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 2,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 10 mm² |
