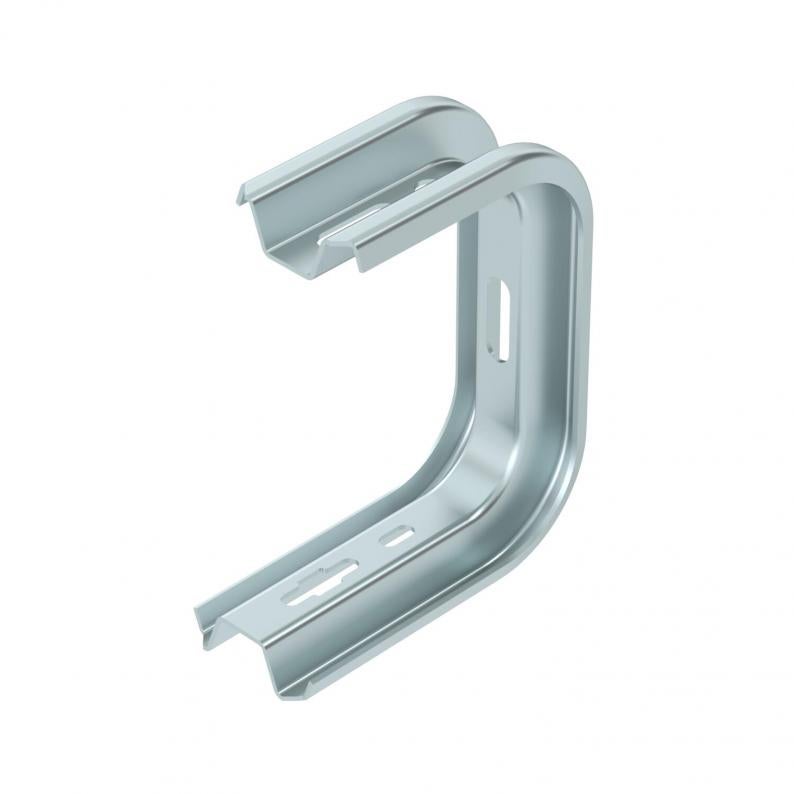

TP sienas un griestu apskava FS
Tips TPD 145 FS
Preces nr. 6363806
EAN 4012196198610
Preces nr. / Tips
Platums
Augstums
platumam maks.
F sienā, izteikts kN
F, izteikts kN griestos
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
TP sienas un griestu skava universālai būvkonstrukciju nostiprināšanai.
Svarīgi! Ja skavu nostiprina tieši pie sienas vai griestiem, stabilitātes nolūkos vienmēr jāizmanto DS 4 tipa paplāksne.
Kabeļu nesošās sistēmas maks. malas augstums ir 60 mm.
Tehniskie dati

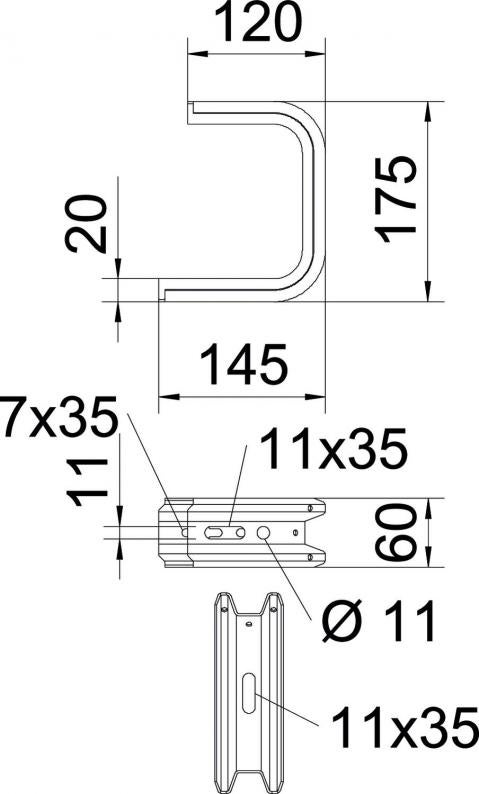

Izmēri
| Garums | 145 mm |
|---|---|
| Platums | 145 mm |
| Augstums | 60 mm |
| Izmērs B | 145 mm |
| Izmērs H | 175 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| platumam min. | 100 |
| platumam maks. | 100 mm |
| Regulējams | nē |
| Piemērots režģveida renei | jā |
| Piemērots kabeļu trepēm | jā |
| Piemērots kabeļu renei | jā |
| Izpildījums | Iekaramā skava (C skava) |
| ROHS atbilstība | jā |
| F sienā, izteikts kN | 1,4 kN |
| F, izteikts kN griestos | 1,3 kN |
| Izmērs | B145mm |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | TP sērija |

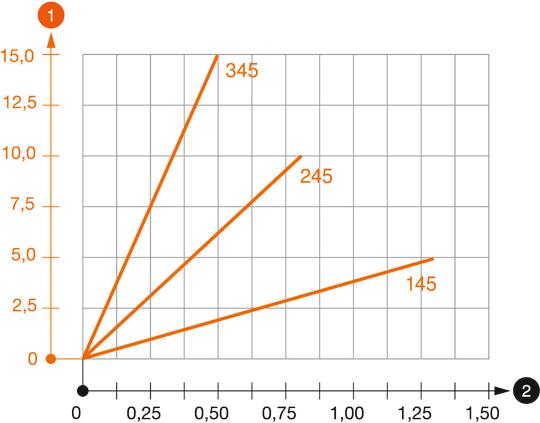

Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Slodzes līkne ar mm izteiktu balsteņa garumu
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,2184 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,2184 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
FRSB 6x12 F
6406122
Mazākā pārd. vien.: 100 Gabals
100Gabals
Gabals
Preces nr. 6406122
Apaļā plakangalvas skrūve ar kombinēto uzgriezni FTips
FRSB 6x12 F
Mazākā pārd. vien.: 100 Gabals
100Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (3)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (2)
Izpildījumi
Tips
Platums
Augstums
platumam maks.
F sienā, izteikts kN
F, izteikts kN griestos
Krāsa
Preces nr.
TPD 145 FS
145
60
100
1,4
1,3
cinks
6363806
TPD 245 FS
245
60
200
0,87
0,8
cinks
6363814
TPD 345 FS
345
60
300
0,55
0,5
cinks
6363822
TPD 445 FS
445
60
400
0,45
0,35
cinks
6363826
TPD 545 FS
545
60
500
0,35
0,25
cinks
6363829
Platums
platumam maks.
F sienā, izteikts kN
F, izteikts kN griestos
TPD 145 FS
Preces nr.
6363806
Platums
145
Augstums
60
platumam maks.
100
F sienā, izteikts kN
1,4
F, izteikts kN griestos
1,3
Krāsa
cinks
TPD 245 FS
Preces nr.
6363814
Platums
245
Augstums
60
platumam maks.
200
F sienā, izteikts kN
0,87
F, izteikts kN griestos
0,8
Krāsa
cinks
TPD 345 FS
Preces nr.
6363822
Platums
345
Augstums
60
platumam maks.
300
F sienā, izteikts kN
0,55
F, izteikts kN griestos
0,5
Krāsa
cinks
TPD 445 FS
Preces nr.
6363826
Platums
445
Augstums
60
platumam maks.
400
F sienā, izteikts kN
0,45
F, izteikts kN griestos
0,35
Krāsa
cinks
TPD 545 FS
Preces nr.
6363829
Platums
545
Augstums
60
platumam maks.
500
F sienā, izteikts kN
0,35
F, izteikts kN griestos
0,25
Krāsa
cinks
