TP statnis/sienas un statņa balstenis FS

TP statnis/sienas un statņa balstenis FS

Type TPSAG 145 FS
|
Item no. 6366015
|
EAN 4012196627554
Show all variants
Item no. / Type
Platums
F, izteikts kN

Smallest selling unit: 1 Gabals

Gabals

Description

TP balstenis ar fiksācijas mēlītēm sietveida kanālu nostiprināšanai bez skrūvēm.

Ja balsteni nostiprina tieši pie sienas vai profilus saskrūvē vienu pret otru, tad stabilitātes nolūkos vienmēr jāizmanto DS 4 tipa paplāksne.

  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • TP profils kā iekarams statnis un balstenis
  • Režģveida rene, malas augstums 35 mm
  • Režģveida rene, malas augstums 55 mm
  • montāžai draudzīga detaļa
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)
  • Iepakojums bez plastmasas
  • Iepakojums pilnībā no otrreiz pārstrādāta kartona

Technical data

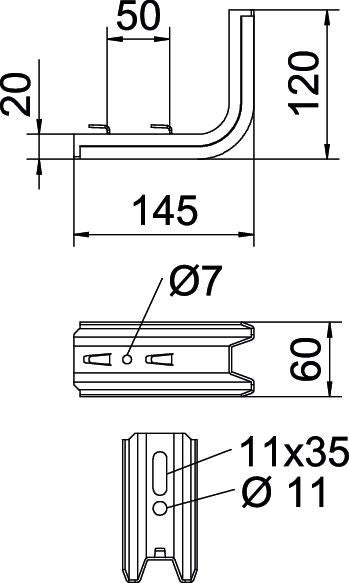

Izmēri

Garums145 mm
Platums60 mm
Augstums120 mm
Izmērs L145 mm
Izmērs B60 mm
Izmērs H120 mm
Izmērs W50 mm

Tehniskie dati

Funkciju nodrošināšananē
Nerūsējošs tērauds, kodinātsnē
platumam min.100
platumam maks.100 mm
IzpildījumsSienas un statņa balstenis
F, izteikts kN1,5 kN
IzmērsB145mm
Virsmacinkots
MateriālsTērauds
Krāsacinks

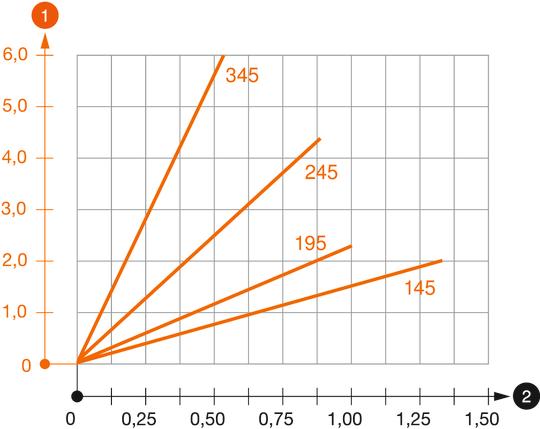

Balsteņa TPSAG slodzes diagramma

Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā

Pieļaujamais balsteņa noslogojums kN bez montāžas svara

Attālums starp balstiem, m

Environmental Data

Iepakojums pilnībā no otrreiz pārstrādāta kartonajā
Iepakojums bez plastmasasjā
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD vienību bāze1 running metre + mounting system
EPD GWP (ārpus sistēmas robežām)18.83 kg CO₂e
EPD GWP (utilizācijas fāze)1.97 kg CO₂e
EPD GWP (izgatavošanas fāze)81.32 kg CO₂e
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem0,7629 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)0,7629 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Gabals
Declared Unit Quantity (LCA)1

Accessories

Montāžas piederumi

Item no. 6364625

Aizsargvāks
Type
TPS KS OR

Smallest selling unit: 10 Gabals

Gabals

Item no. 6416551

Distances elements FS
Type
DS 4 FS

Smallest selling unit: 20 Gabals

Gabals

Downloads

0 selected

Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (2)

Variants

F, izteikts kN
TPSAG 145 FS
Item no.
6366015
Platums
60
F, izteikts kN
1,5
Krāsa
cinks
TPSAG 195 FS
Item no.
6366023
Platums
60
F, izteikts kN
1
Krāsa
cinks
TPSAG 245 FS
Item no.
6366031
Platums
60
F, izteikts kN
0,9
Krāsa
cinks
TPSAG 345 FS
Item no.
6366066
Platums
60
F, izteikts kN
0,55
Krāsa
cinks
