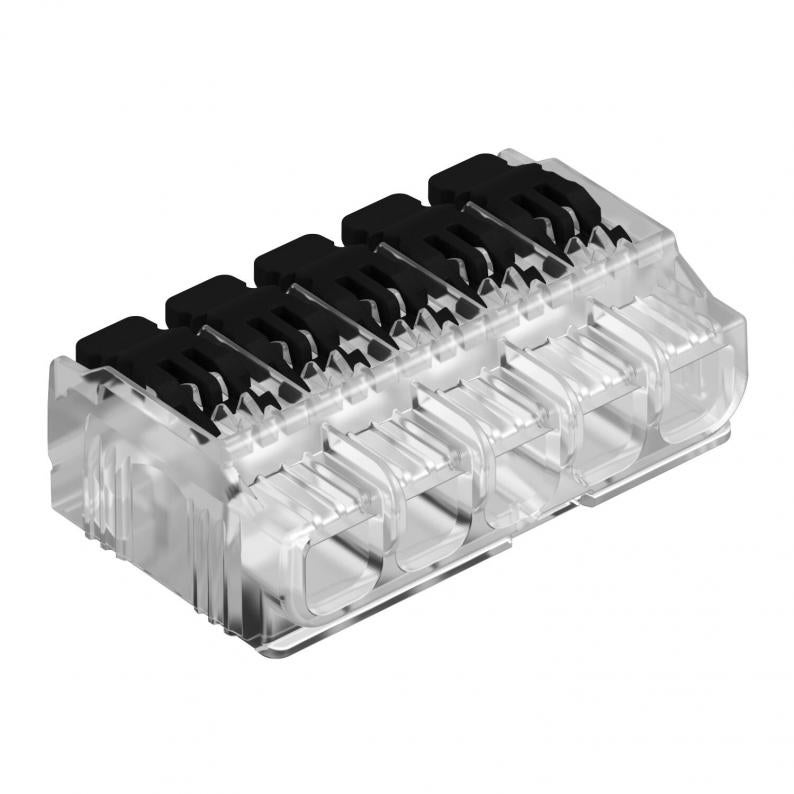

Universālā kontaktspaile, ar 5 spaiļu vietām
Tips 61 HSK45
Preces nr. 2054425
EAN 4012197286767
Preces nr. / Tips
2054425 / 61 HSK45
Mazākā pārd. vien.: 45 Gabals
45Gabals
Gabals
Apraksts
Sertificēts atb. EN 60998
Spailes bez skrūvēm elektrības vadu savienošanai. Iespējams izvēlēties gan elastīgos, daudzdzīslu, gan stingros vadus.Izmantojot stingros vadus, atvienošanas svira nav jāatver. Vadu var iespraust tieši spailē.Lai izvilktu vadu, tikai jāpaceļ atvienošanas svira. Tādējādi vadu var viegli izvilkt.
Nominālais šķērsgriezuma laukums:
5 x 0,2–4 mm² daudzdzīslu vadi / viendzīslas vadi
Nominālais spriegums 450 V
Nominālā strāva 32 A
Izolācijas noņemšanas garums: 11-12 mm
Pārbaudes atvere: fāžu regulators un tausts (maks. Ø 2 mm) ir ērti pieejami spailes virspusē
Maks. pieļaujamā vides temperatūra atb. EN 60998: 85 °C.
Spailes bez skrūvēm elektrības vadu savienošanai. Iespējams izvēlēties gan elastīgos, daudzdzīslu, gan stingros vadus.Izmantojot stingros vadus, atvienošanas svira nav jāatver. Vadu var iespraust tieši spailē.Lai izvilktu vadu, tikai jāpaceļ atvienošanas svira. Tādējādi vadu var viegli izvilkt.
Nominālais šķērsgriezuma laukums:
5 x 0,2–4 mm² daudzdzīslu vadi / viendzīslas vadi
Nominālais spriegums 450 V
Nominālā strāva 32 A
Izolācijas noņemšanas garums: 11-12 mm
Pārbaudes atvere: fāžu regulators un tausts (maks. Ø 2 mm) ir ērti pieejami spailes virspusē
Maks. pieļaujamā vides temperatūra atb. EN 60998: 85 °C.
Tehniskie dati UL (ASV)
Nominālais spriegums 600 V
Piespiešanas diapazons AWG 24–12
Vides temp. maks. 105 °C
Tehniskie dati
Izmēri
| Garums | 19,6 mm |
|---|---|
| Platums | 31,3 mm |
| Augstums | 10,45 mm |
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Kabeļa diametrs min. | 0,5 mm |
| Kabeļa diametrs maks. | 2,3 mm |
| Nominālā strāva | 32 A |
| Nominālais spriegums | 450 V |
| Izolācijas materiāls | Termoplasts |
| Piemērots viendzīslas kabelim | jā |
| Piemērots elastīgiem vadiem | jā |
| Piemērots vairākdzīslu vadiem | jā |
| Caurspīdīgs | jā |
| Ar vadības svirām | jā |
| Pievienojams vada šķērsgriezums, viendzīslas min. | 0,2 mm² |
| Pievienojams vada šķērsgriezums, viendzīslas maks. | 4 mm² |
| Pievienojams vada šķērsgriezums, vairāku dzīslu min. | 0,2 mm² |
| Pievienojams vada šķērsgriezums, vairāku dzīslu maks. | 4 mm² |
| Nominālais diametrs min. | 0,2 mm² |
| Nominālais diametrs maks. | 4 mm² |
| ROHS atbilstība | jā |
| Šķērsgriezums | 5 x 0,2–4 mm² daudzdzīslu vadi / viendzīslas vadi mm² |
| Klemmes daudzums | 5 |
| Izmantošanas temperatūras diapazons min. | -5 °C |
| Izmantošanas temperatūras diapazons maks. | 85 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 850°C |
| Izmērs | 19,6x31,3x10,5 |
| Krāsa | Caurspīdīgs |
| Izstrādājuma sērija | HSK |
