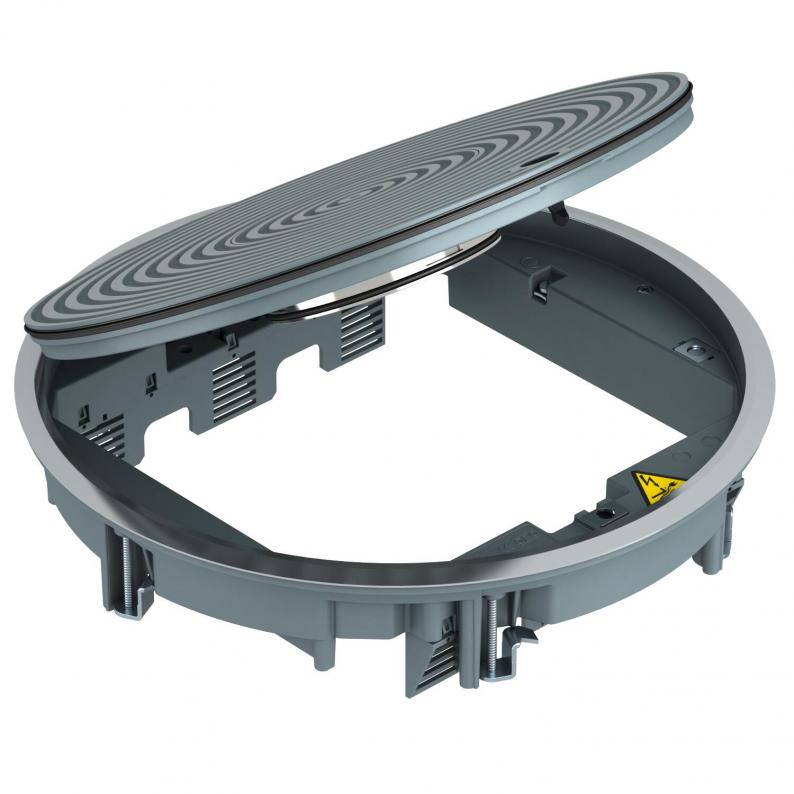

Universāls ierīču montāžas modulis GES2, slapjā kopšana, ar strukturēto vāku
Tips GRAF9-2 U 7011
Preces nr. 7405746
EAN 4012195866985
Preces nr. / Tips
Krāsa
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Ierīču montāžas kārba ar futrāli grīdām ar mitro kopšanu, paredzēta ne vairāk kā 12 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.
Ierīču montāžas kārba ar futrāli, paredzēta grīdu mitrai uzkopšanai, 3 sekcijas, montāžas balsta MT9 iebūvēšanai. Var uzstādīt 3 APMT5 tipa nosegplāksnes.
Ierīču montāžas kārba ar futrāli, paredzēta grīdu mitrai uzkopšanai, 3 sekcijas, montāžas balsta MT9 iebūvēšanai. Var uzstādīt 3 APMT5 tipa nosegplāksnes.
Var izmantot līdz 9 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.
Tehniskie dati
Tehniskie dati
| Grīdas augstums min. | 80 mm |
|---|---|
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | jā |
| Iebūvējamo ierīču skaits | 12 |
| Iespējams iemontēt blīvi | jā |
| Iebūvēšanas diametrs | 305 |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | mitrs |
| Rāmja modelis | Paklāja aizsargrāmis |
| Ierīču kārbu skaits | 3 |
| Piemērots mitrajai kopšanai | jā |
| Iebūvēšanas dziļums | 80 mm |
| Ārējais diametrs | 325 mm |
| Ar izgriezumu grīdas segumam | nē |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Iegremdējams tubuss |
| Aizsardzības pakāpes IK kods | IK10 |
| Montāžas sistēmas tips | UT4 |
| Lielas slodzes versija | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | R9 |
| Atļaujas | VDE |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| Aizsardzības veids (IP) neizmantotā stāvoklī | IP45 |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 10 000 N |
| Izpildījums | apaļš |
| Atvēršanas mehānisms | Pagriežams atslēgs |
| ROHS atbilstība | jā |
| Spriegošanas diapazons D min. | 4 mm |
| Spriegošanas diapazons D maks. | 73 mm |

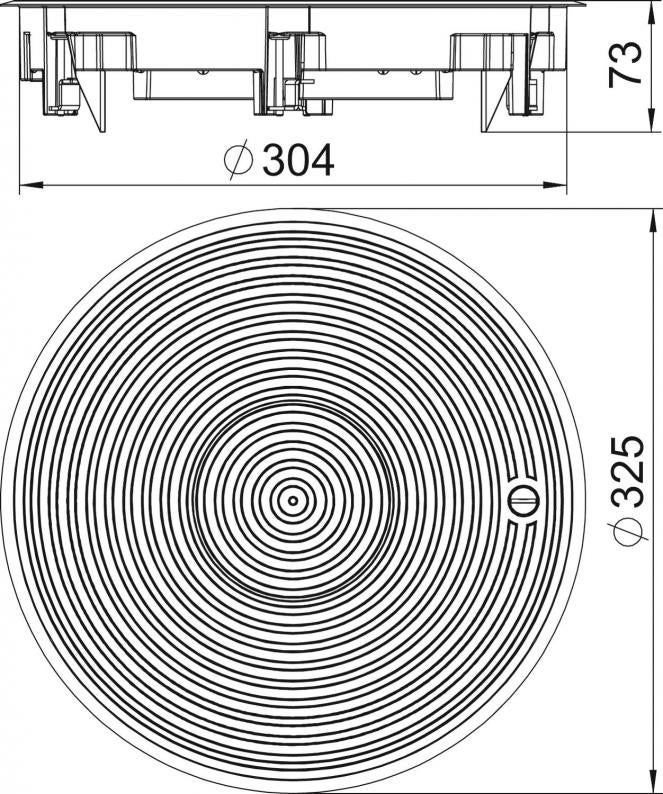

| Izmērs | Ø325x74 |
| Materiāls | Zem spiediena liets alumīnijs |
| Krāsa | dzelzs pelēks; RAL 7011 |
| Izstrādājuma sērija | GRAF |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 3,9255 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 3,9255 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
UT4 45 4
7408727
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Tips
UT4 45 4
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (2)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (2)
Izpildījumi
Tips
Nominālais lielums ierīču iebūvēšanas vienībai
Krāsa
Preces nr.
GRAF9-2 U 7011
R9
dzelzs pelēks; RAL 7011
7405746
GRAF9-2 U 9011
R9
grafītmelns; RAL 9011
7405750
Krāsa
GRAF9-2 U 7011
Preces nr.
7405746
Nominālais lielums ierīču iebūvēšanas vienībai
R9
Krāsa
dzelzs pelēks; RAL 7011
GRAF9-2 U 9011
Preces nr.
7405750
Nominālais lielums ierīču iebūvēšanas vienībai
R9
Krāsa
grafītmelns; RAL 9011
