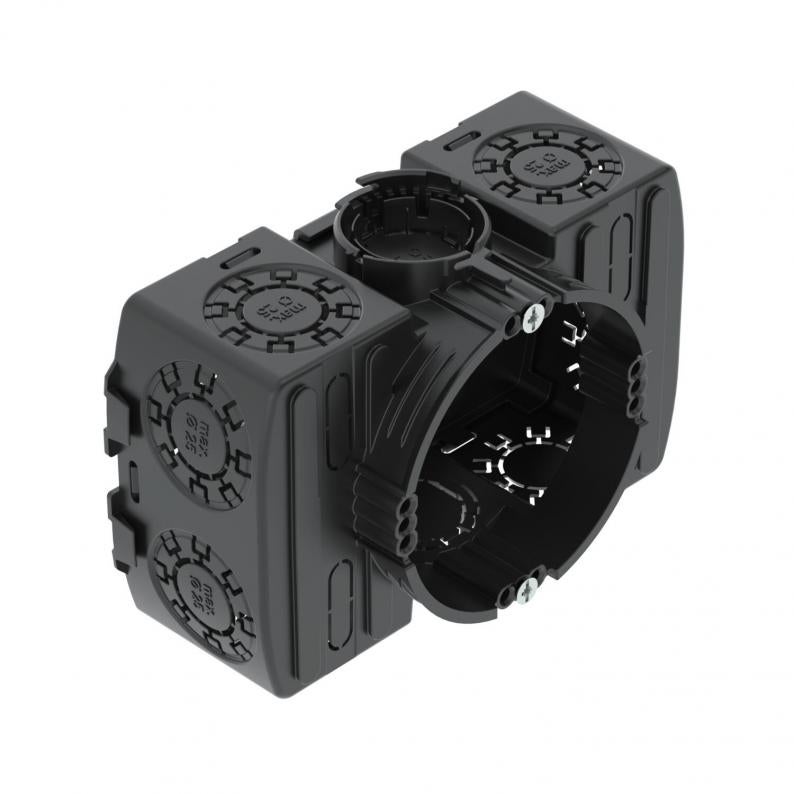

UP zemapmetuma elektronikas kārba 46, četrstūra, ar sānu skavu telpu
Tips UE 46
Preces nr. 2003725
EAN 4012196863815
Preces nr. / Tips
2003725 / UE 46
Augstums
50 mm
Diametrs
61 mm
Ievadu skaits
16
caurules diametram
20/25 mm
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Apraksts
Zemapmetuma elektronikas kārba ar papildu vietu skavām, kvadrātveida formas, izmantošanai mūros ar iebūves dziļumu vismaz 50 mm.
• abās pusēs savienojuma balsti ar fiksācijas savienojumiem
• 10 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 2 ievadi līdz Ø 20 mm grīdā
• 4 ievadi plakanvadiem/iekšējiem plakanvadiem
• 4 x 3 skrūvju vietas
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
• abās pusēs savienojuma balsti ar fiksācijas savienojumiem
• 10 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 2 ievadi līdz Ø 20 mm grīdā
• 4 ievadi plakanvadiem/iekšējiem plakanvadiem
• 4 x 3 skrūvju vietas
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
Tehniskie dati

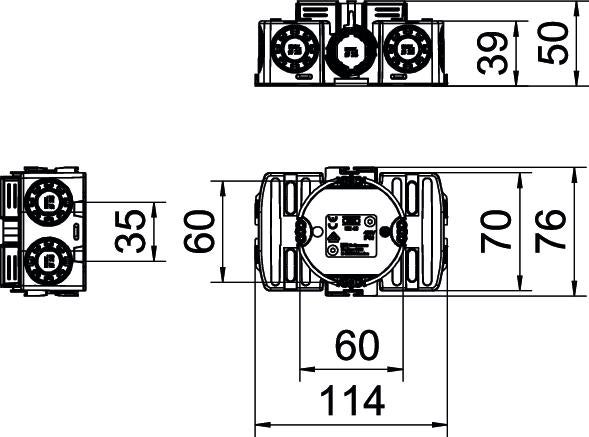

Izmēri
| Garums | 114 mm |
|---|---|
| Platums | 76 mm |
| Augstums | 50 mm |
Tehniskie dati
| Atveres veids | NYM-vadi, datu pārraides kabeļi un gofrētās caurules |
|---|---|
| Triecienizturīgs | nē |
| Ierīces skrūvju attālums | 60 mm |
| Diametrs | 61 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 16 |
| Ierīču stiprinājums | Skrūves |
| Ievads no aizmugures | jā |
| Aizsardzības veids | IP30 |
| Korpusa caurvada veids | Izlaušanas atvere |
| caurules diametram | 20/25 mm |
| Ar skrūvēm | jā |
| Hermētisks | nē |
| Ar naglas apskavu | nē |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | taisnstūra |
| Vāks | bez |
| Vāka nostiprināšana | Skrūves |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C |
| Cauruļu ievadi Ø 20 mm | 2 |
| Kombinētie ievadi Ø 20 / 25 mm | 10 |
| Izmērs | Ø60xH50x114 |
| Materiāls | Polipropilēns |
| Krāsa | tumši melns |
| Nominālais spriegums | 400 V |
| Izstrādājuma sērija | WIN sērija |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,1666 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,1666 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
