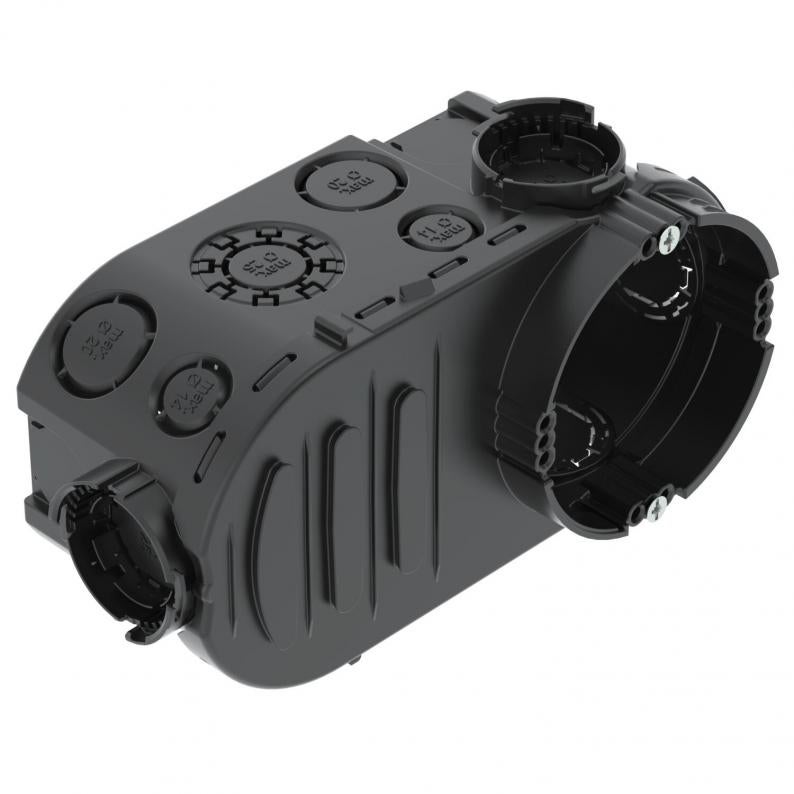

UP zemapmetuma elektronikas kārba 66, papildu vieta skavām
Tips UE 66
Preces nr. 2003726
EAN 4012196856565
Preces nr. / Tips
2003726 / UE 66
Augstums
66 mm
Diametrs
60 mm
Ievadu skaits
22
caurules diametram
20/25 mm
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Apraksts
Zemapmetuma elektronikas kārba ar papildu vietu skavām, izmantošanai mūros ar iebūves dziļumu vismaz 66 mm.
• ar 4 savienojuma balstiem ar fiksējamiem savienojumiem
• 6 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 8 ievadi līdz Ø 20 mm
• 6 ievadi līdz Ø 14 mm
• 2 ievadi līdz Ø 20 mm grīdā
• starpsiena dažādiem spriegumiem, ar izsitamām atverēm
• 4 x 3 skrūvju vietas
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
• ar 4 savienojuma balstiem ar fiksējamiem savienojumiem
• 6 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 8 ievadi līdz Ø 20 mm
• 6 ievadi līdz Ø 14 mm
• 2 ievadi līdz Ø 20 mm grīdā
• starpsiena dažādiem spriegumiem, ar izsitamām atverēm
• 4 x 3 skrūvju vietas
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
Tehniskie dati

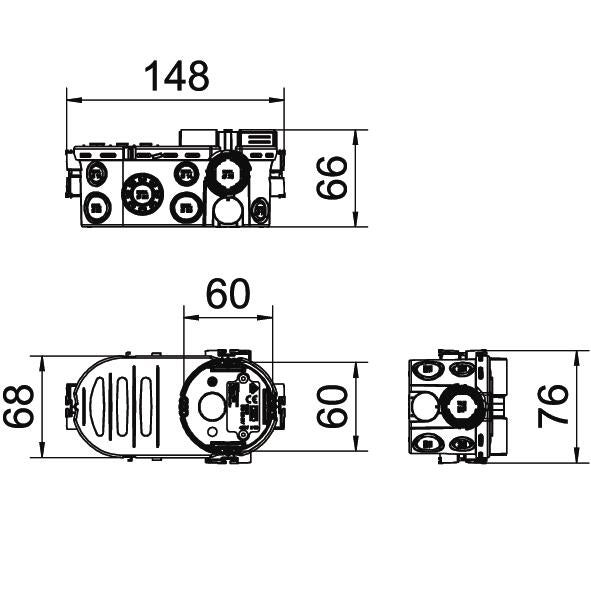

Izmēri
| Garums | 148 mm |
|---|---|
| Platums | 76 mm |
| Augstums | 66 mm |
Tehniskie dati
| Atveres veids | NYM-vadi, datu pārraides kabeļi un gofrētās caurules |
|---|---|
| Triecienizturīgs | nē |
| Diametrs | 60 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 22 |
| Ierīču stiprinājums | Skrūves |
| Ievads no aizmugures | jā |
| Aizsardzības veids | IP30 |
| Korpusa caurvada veids | Izlaušanas atvere |
| caurules diametram | 20/25 mm |
| Ar skrūvēm | jā |
| Hermētisks | nē |
| Ar naglas apskavu | nē |
| Maks. Vada šķērsgriezums | 2,5 mm² |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | ovāls |
| Vāks | bez |
| Vāka nostiprināšana | Skrūves |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C |
| Cauruļu ievadi Ø 20 mm | 10 |
| Kombinētie ievadi Ø 20 / 25 mm | 6 |
| Izmērs | Ø60xH66x148 |
| Materiāls | Polipropilēns |
| Krāsa | tumši melns |
| Nominālais spriegums | 400 V |
| Izstrādājuma sērija | WIN sērija |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,2232 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,2232 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
