UP zemapmetuma ierīču kārba 46, ar ierīču skrūvēm, hermētiska
Tips UG 46-GS-L
Preces nr. 2003707
EAN 4012196715893
Preces nr. / Tips
2003707 / UG 46-GS-L

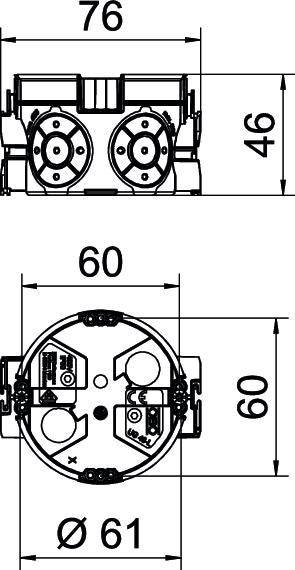

Augstums
46 mm
Diametrs
60 mm
Ievadu skaits
8
caurules diametram
20/25 mm
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Apraksts
Zemapmetuma ierīču kārba ar hermētiskiem membrānas ievadiem, izmantošanai mūros ar iebūves dziļumu vismaz 46 mm.
• 4 x 3 skrūvju vietas
• 2 iepriekš uzmontētas ierīču skrūves
• abās pusēs savienojami balsti ar fiksācijas savienojumiem
• 4 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 2 ievadi līdz Ø 20 mm savienojuma balstā
• 2 ievadi līdz Ø 12 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
• 4 x 3 skrūvju vietas
• 2 iepriekš uzmontētas ierīču skrūves
• abās pusēs savienojami balsti ar fiksācijas savienojumiem
• 4 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 2 ievadi līdz Ø 20 mm savienojuma balstā
• 2 ievadi līdz Ø 12 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
Tehniskie dati
Izmēri
| Augstums | 46 mm |
|---|
Tehniskie dati
| Atveres veids | NYM-vadi, datu pārraides kabeļi un gofrētās caurules |
|---|---|
| Triecienizturīgs | nē |
| Diametrs | 60 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 8 |
| Ierīču stiprinājums | Skrūves |
| Ievads no aizmugures | jā |
| Aizsardzības veids | IP30 |
| Korpusa caurvada veids | Ievades membrāna |
| caurules diametram | 20/25 mm |
| Ar skrūvēm | jā |
| Hermētisks | jā |
| Ar naglas apskavu | nē |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | apaļš |
| Vāks | bez |
| Vāka nostiprināšana | Skrūves |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C |
| Cauruļu ievadi Ø 20 mm | 2 |
| Kombinētie ievadi Ø 20 / 25 mm | 4 |
| Izmērs | Ø60mm, H46mm |
| Materiāls | Polipropilēns/termoplastisks elastomērs |
| Krāsa | tumši melns/zili pelēks |
| Nominālais spriegums | 400 V |
| Izstrādājuma sērija | WIN sērija |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| CO2 reducējošs materiāls | jā |
| Otrreizējās pārstrādes materiāla daļa | 80 % |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,072 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,072 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
