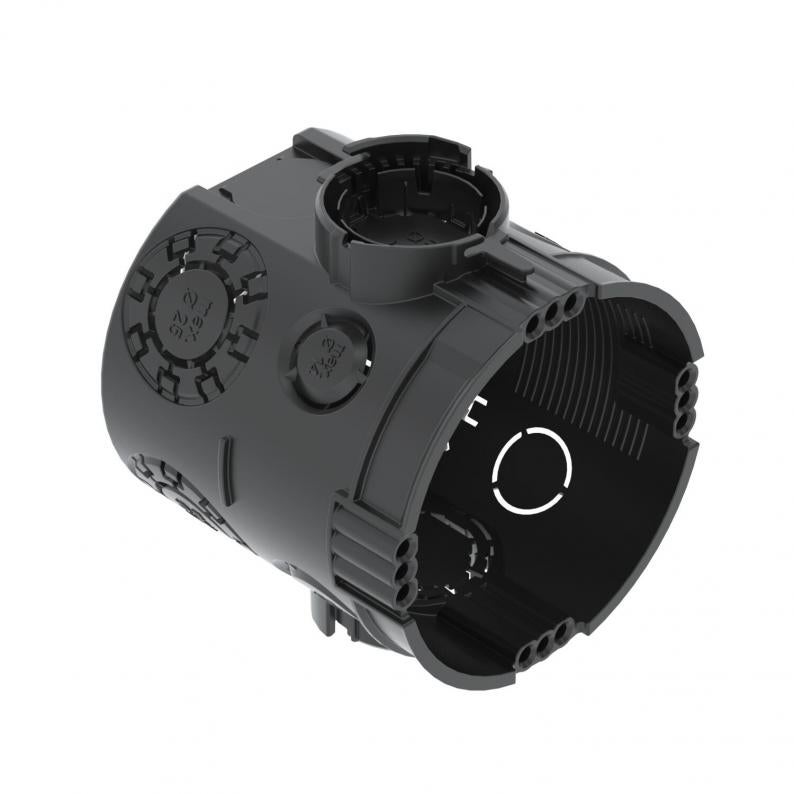

UP zemapmetuma ierīču savienojumu kārba 66
Tips UG 66
Preces nr. 2003702
EAN 4012196689910
Preces nr. / Tips
2003702 / UG 66
Augstums
66 mm
Diametrs
60 mm
Ievadu skaits
13
caurules diametram
20/25 mm
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Apraksts
Zemapmetuma ierīču kārba izmantošanai mūros ar iebūves dziļumu vismaz 66 mm.
• 4 x 3 skrūvju vietas
• abās pusēs fiksējami savienojumi
• 6 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 4 ievadi līdz Ø 20 mm
• 2 ievadi līdz Ø 14 mm
• 1 ievads līdz Ø 20 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
• 4 x 3 skrūvju vietas
• abās pusēs fiksējami savienojumi
• 6 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 4 ievadi līdz Ø 20 mm
• 2 ievadi līdz Ø 14 mm
• 1 ievads līdz Ø 20 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
Tehniskie dati
Izmēri
| Augstums | 66 mm |
|---|
Tehniskie dati
| Atveres veids | NYM-vadi, datu pārraides kabeļi un gofrētās caurules |
|---|---|
| Triecienizturīgs | jā |
| Diametrs | 60 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 13 |
| Ierīču stiprinājums | Skrūves vai spraišļi |
| Ievads no aizmugures | jā |
| Aizsardzības veids | IP30 |
| Korpusa caurvada veids | Izlaušanas atvere |
| caurules diametram | 20/25 mm |
| Ar skrūvēm | nē |
| Hermētisks | nē |
| Ar naglas apskavu | nē |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | apaļš |
| Vāks | bez |
| Vāka nostiprināšana | Skrūves |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C |
| Cauruļu ievadi Ø 20 mm | 3 |
| Kombinētie ievadi Ø 20 / 25 mm | 6 |
| Izmērs | Ø60mm, H66mm |
| Materiāls | Polipropilēns |
| Krāsa | tumši melns |
| Nominālais spriegums | 400 V |
| Izstrādājuma sērija | WIN sērija |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| CO2 reducējošs materiāls | jā |
| Otrreizējās pārstrādes materiāla daļa | 80 % |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,058 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,058 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-11-20T00:00:00.000+0100 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
ZU 12-PR
2003742
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
ZU 24-PR
2003744
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
ZU 60-SD
2003760
Mazākā pārd. vien.: 50 Gabals
50Gabals
Gabals
Preces nr. 2003742
UP apmetuma izlīdzināšanas gredzens 12 mm, ierīču kārbaTips
ZU 12-PR
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Preces nr. 2003744
UP apmetuma izlīdzināšanas gredzens 24 mm, ierīču kārbaTips
ZU 24-PR
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
Izpildījumi
Tips
Augstums
Diametrs
Ievadu skaits
caurules diametram
Preces nr.
UG 66
66
60
13
20/25 mm
2003702
UG 66
Preces nr.
2003702
Augstums
66
Diametrs
60
Ievadu skaits
13
caurules diametram
20/25 mm
