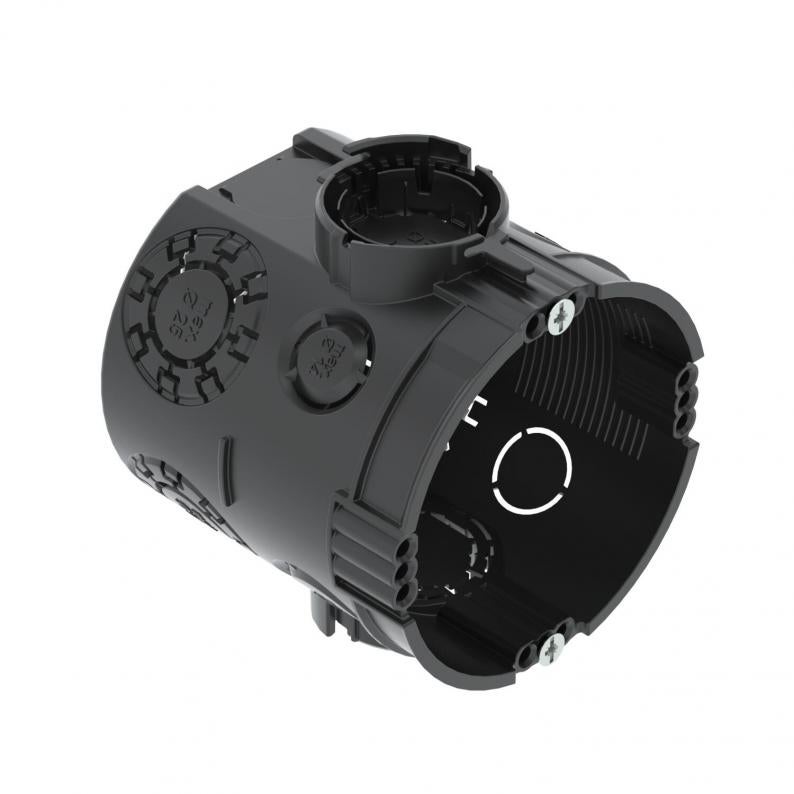

UP zemapmetuma ierīču savienojumu kārba, ar ierīču skrūvēm
Type UG 66-GS
|Item no. 2003703
|EAN 4012196689927
Item no. / Type
2003703 / UG 66-GS
Augstums
66 mm
Diametrs
60 mm
Ievadu skaits
13
caurules diametram
20/25 mm
Smallest selling unit: 25 Gabals
25Gabals
Gabals
Description
Zemapmetuma ierīču kārba izmantošanai mūros ar iebūves dziļumu vismaz 66 mm.
• 4 x 3 skrūvju vietas
• 2 iepriekš uzmontētas ierīču skrūves
• abās pusēs fiksējami savienojumi
• 6 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 4 ievadi līdz Ø 20 mm
• 2 ievadi līdz Ø 14 mm
• 1 ievads līdz Ø 20 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
• 4 x 3 skrūvju vietas
• 2 iepriekš uzmontētas ierīču skrūves
• abās pusēs fiksējami savienojumi
• 6 kombinētie cauruļu ievadi Ø 20 un 25 mm
• 4 ievadi līdz Ø 20 mm
• 2 ievadi līdz Ø 14 mm
• 1 ievads līdz Ø 20 mm grīdā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
Technical data
Izmēri
| Augstums | 66 mm |
|---|
Tehniskie dati
| Atveres veids | NYM-vadi, datu pārraides kabeļi un gofrētās caurules |
|---|---|
| Triecienizturīgs | nē |
| Diametrs | 60 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 13 |
| Ierīču stiprinājums | Skrūves vai spraišļi |
| Ievads no aizmugures | jā |
| Aizsardzības veids | IP30 |
| Korpusa caurvada veids | Izlaušanas atvere |
| caurules diametram | 20/25 mm |
| Ar skrūvēm | jā |
| Hermētisks | nē |
| Ar naglas apskavu | nē |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | apaļš |
| Vāks | bez |
| Vāka nostiprināšana | Skrūves |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 650°C |
| Cauruļu ievadi Ø 20 mm | 3 |
| Kombinētie ievadi Ø 20 / 25 mm | 6 |

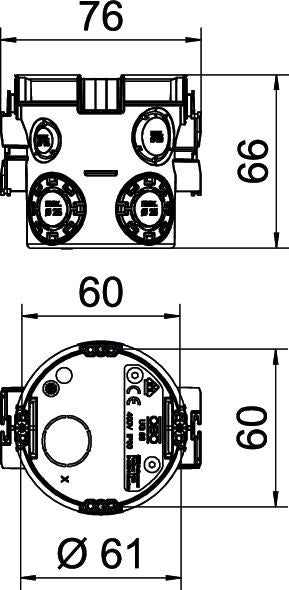

| Izmērs | Ø60mm, H66mm |
| Materiāls | Polipropilēns |
| Krāsa | tumši melns |
| Nominālais spriegums | 400 V |
| Izstrādājuma sērija | WIN sērija |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| CO2 reducējošs materiāls | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,0603 kg CO2e / 1 Gabals |
|---|
