US 3 iekarams statnis A4
Type US 3 K 20 A4
|Item no. 6342375
|EAN 4012195705635
Item no. / Type
Garums
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

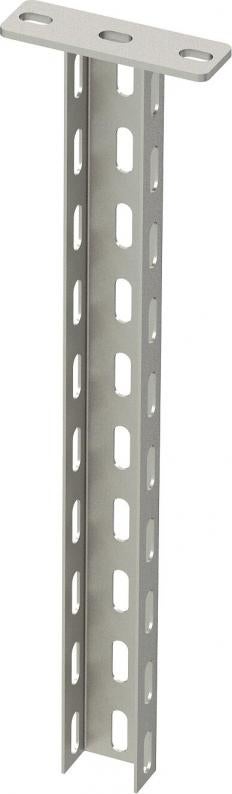

Iekārtais statnis (U profils) ar izmēriem 50 x 30 mm un ar piemetinātu augšējo plāksni.
Nostiprināšanai pie horizontāliem betona griestiem un tērauda sijām. Sākot ar balsteņa platumu 400 mm vai montējot balsteņus pie iekārto statņu galiem, ieteicams izmantot distances ieliktni DSK 25.
Technical data
Izmēri
| Garums | 200 mm |
|---|---|
| Platums | 50 mm |
| Augstums | 30 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Materiāla biezums | 2 mm |
| Izpildījums | U veida profils |
| maksimālā vilces slodze | 5 kN |
| Balsteņa garums 200 | 2,7 kN |
| Balsteņa garums 400 | 1,5 kN |
| Izmērs | 50x30x200 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4571 |
| Krāsa | tērauda |

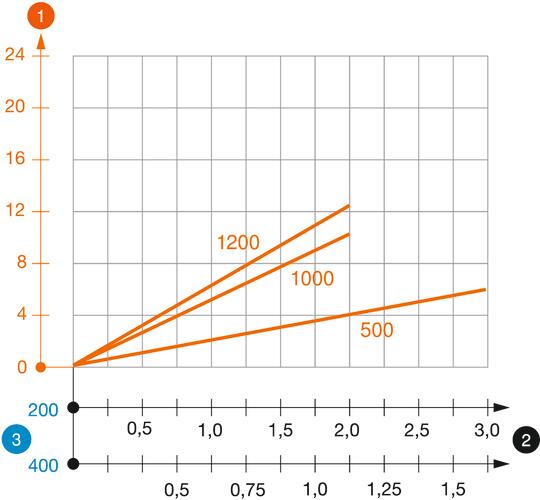

Iekārtā statņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Balsteņa garums mm
Slodzes līkne ar mm izteiktu statņa garumu
Environmental Data
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD vienību bāze | 1 running metre + mounting system |
| EPD GWP (ārpus sistēmas robežām) | 18.83 kg CO₂e |
| EPD GWP (utilizācijas fāze) | 1.97 kg CO₂e |
| EPD GWP (izgatavošanas fāze) | 81.32 kg CO₂e |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,8866 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,8866 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Montāžas piederumi
Article
Type
Item no.
Amount
FRS 10x25 A4
6407524
Smallest selling unit: 50 Gabals
50Gabals
Gabals
Item no. 6018520
U veida statņu savienotājs A4Type
VUS 3 A4
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Item no. 6407524
Apaļā plakangalvas skrūve ar paplāksni un uzgriezni A4Type
FRS 10x25 A4
Smallest selling unit: 50 Gabals
50Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
Variants
Type
Garums
Krāsa
Item no.
US 3 K 20 A4
200
tērauda
6342375
US 3 K 40 A4
400
tērauda
6342379
US 3 K 50 A4
500
tērauda
6342381
US 3 K 60 A4
600
tērauda
6342389
US 3 K 70 A4
700
tērauda
6342391
US 3 K 80 A4
800
tērauda
6342393
US 3 K 90 A4
900
tērauda
6342395
US 3 K 110 A4
1100
tērauda
6342396
US 3 K 100 A4
1000
tērauda
6342397
US 3 K 120 A4
1200
tērauda
6342398
