US 5 iekarams statnis FT
Tips US 5 K 20 FT
Preces nr. 6341527
EAN 4012196536771
Preces nr. / Tips
Garums
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

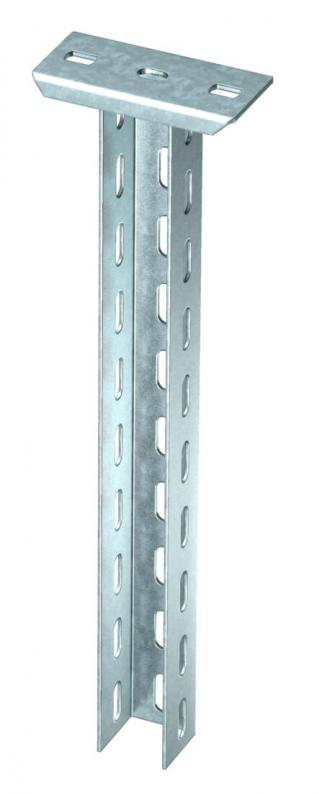

Iekārtais statnis (U profils) ar izmēriem 50 x 50 mm un ar piemetinātu augšējo plāksni.
Nostiprināšanai pie horizontāliem betona griestiem un tērauda sijām. Sākot ar balsteņa platumu 400 mm vai montējot balsteņus pie iekārto statņu galiem, ieteicams izmantot distances ieliktni DSK 45.
Tehniskie dati

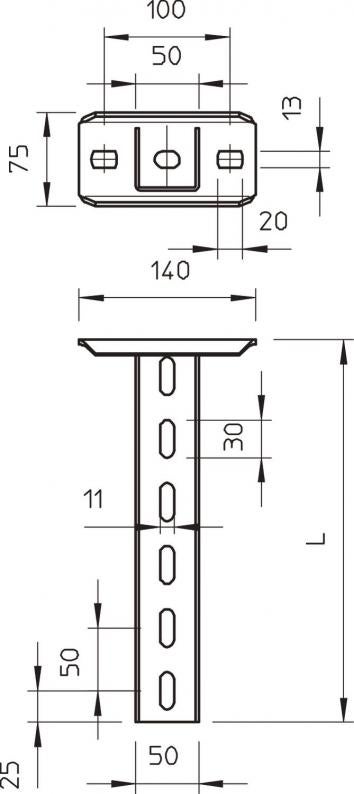

Izmēri
| Garums | 200 mm |
|---|---|
| Platums | 50 mm |
| Augstums | 50 mm |
| Izmērs L | 200 mm |
Tehniskie dati
| Funkciju nodrošināšana | jā |
|---|---|
| Materiāla biezums | 2,5 mm |
| Ar zobiem | nē |
| Izpildījums | U veida profils |
| ROHS atbilstība | jā |
| maksimālā vilces slodze | 10 kN |
| Balsteņa garums 200 | 5,75 kN |
| Balsteņa garums 400 | 3,1 kN |
| Balsteņa garums 600 | 2,2 kN |
| Izmērs | 50x50x200 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | US 5K sērija |

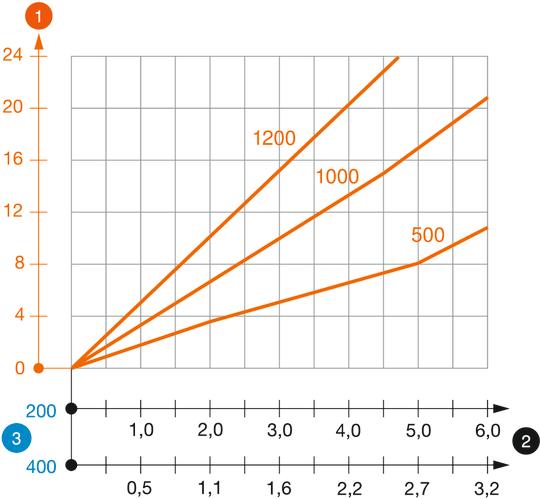

Iekārtā statņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Balsteņa garums mm
Slodzes līkne ar mm izteiktu statņa garumu
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,9947 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,9947 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
FRS 10x25 F 8.8
6407560
Mazākā pārd. vien.: 50 Gabals
50Gabals
Gabals
Preces nr. 6018505
U veida statņu savienotājs FTTips
VUS 5 FT
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Preces nr. 6407560
Apaļā plakangalvas skrūve ar paplāksni un uzgriezni FTips
FRS 10x25 F 8.8
Mazākā pārd. vien.: 50 Gabals
50Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (4)
Produkta attēli (2)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Krāsa
Preces nr.
US 5 K 20 FT
200
cinks
6341527
US 5 K 30 FT
300
cinks
6341535
US 5 K 40 FT
400
cinks
6341543
US 5 K 50 FT
500
cinks
6341551
US 5 K 60 FT
600
cinks
6341578
US 5 K 70 FT
700
cinks
6341586
US 5 K 80 FT
800
cinks
6341594
US 5 K 90 FT
900
cinks
6341608
US 5 K 100 FT
1000
cinks
6341616
US 5 K 110 FT
1100
cinks
6341624
US 5 K 120 FT
1200
cinks
6341632
