VG korpuss ar MCD 50-B/3
Tips MCD 50-B 3-VG
Preces nr. 5096874
EAN 4012195362029
Preces nr. / Tips
5096874 / MCD 50-B 3-VG
Aizsardzības veids
IP54
Augstākais ilgtermiņa spriegums AC
255 V
Polu izpildījums
3
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Kombinēts novadītājs, iemontēts IP65 korpusā, lietošanai TN-C tīklos.
VG...: kombinētā novadītāja sistēmas risinājums, tips 1+2, atb. EN 61643-11.
• LightningController MCD 50-B, iemontēts no izolējoša materiāla izgatavotā korpusā IP65, korpusu var noplombēt
• Impulsstrāva 150 kA (10/350 µs) / 50 kA (10/350) katram polam, BET pārbaudīts
• Aizsardzības līmenis < 1,7 kV
• Iekapsulētas, dzirksteles neizvadošas dzirksteļspraugas
• Piemērots TN-C tīklu sistēmām
Lietojuma piemērs: Sistēmas risinājums lietošanai zonā pirms elektroenerģijas skaitītāja, atb. VDN-AR-N 4100.
VG...: kombinētā novadītāja sistēmas risinājums, tips 1+2, atb. EN 61643-11.
• LightningController MCD 50-B, iemontēts no izolējoša materiāla izgatavotā korpusā IP65, korpusu var noplombēt
• Impulsstrāva 150 kA (10/350 µs) / 50 kA (10/350) katram polam, BET pārbaudīts
• Aizsardzības līmenis < 1,7 kV
• Iekapsulētas, dzirksteles neizvadošas dzirksteļspraugas
• Piemērots TN-C tīklu sistēmām
Lietojuma piemērs: Sistēmas risinājums lietošanai zonā pirms elektroenerģijas skaitītāja, atb. VDN-AR-N 4100.
Tehniskie dati

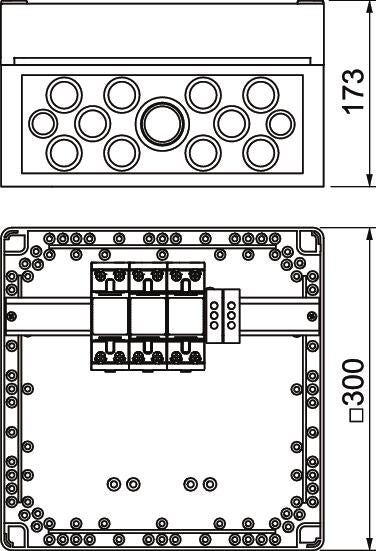

Izmēri
| Garums | 300 mm |
|---|---|
| Platums | 300 mm |
| Augstums | 170 mm |
Tehniskie dati
| Tīkla tips | TN-C |
|---|---|
| Izpūtošs | nē |
| Ierīces signalizācija | nav |
| Aizsardzības veids | IP54 |
| Zibens impulsa strāva (10/350) [kopējā] | 150 kA |
| Tipa 1 pārbaudes klase | jā |
| Tālvadības signalizācija | jā |
| Tipa 2 pārbaudes klase | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Zibens impulsa strāva (10/350 μs) | 50 kA |
| Aizsardzības līmenis [L-N] | ≤1,7 |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Nominālā noplūdes strāva (8/20 µs) | 50 kA |
| Polu izpildījums | 3 |
| Montāžas veids | jau iemontēts korpusā |
| Maksimumstrāvas aizsardzība tīkla pusē | 500 |
| Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē | 10 kA |
| Tīkla tips TN | jā |
| Tīkla tips TN-C | jā |
| ROHS atbilstība | jā |
| Nominālā slodzes strāva (ieejas/izejas spaile) | 125 A |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 85 °C |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Īssavienojuma izturība | 10 kA |
| Atbildes laiks | <100 ns |
| Maksimālā aizsardzība pie ieejas | 500 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 85 °C |
| Izmērs | 255V |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 150 kA |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 10 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 50 mm² |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,7355 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 6,7355 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
