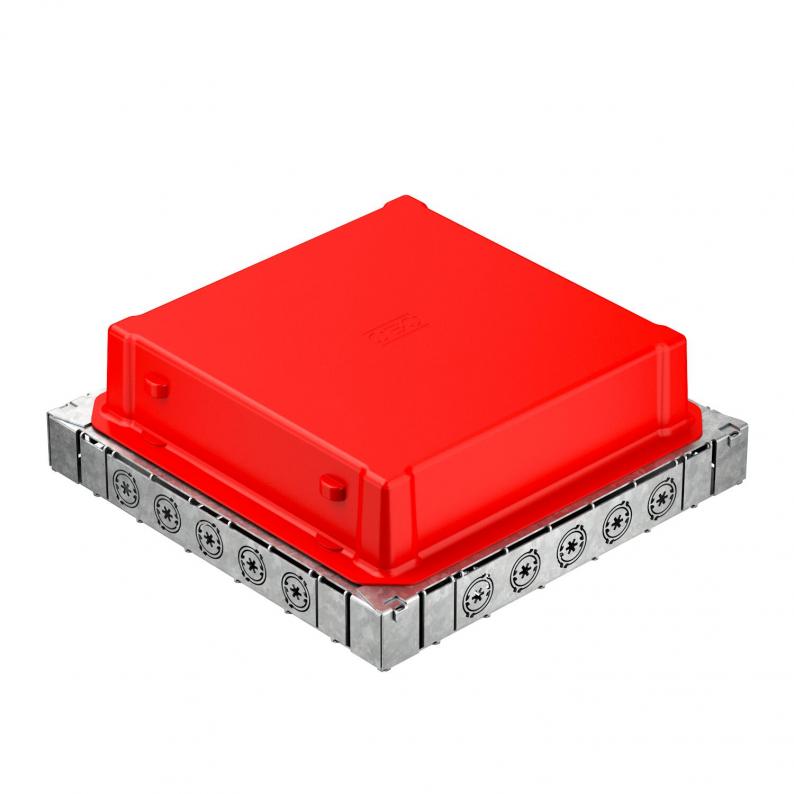

Zemgrīdas kārba UDS9, instalācijas caurulei un metāla kanālam
Tips UDSSD 25038 9
Preces nr. 7400353
EAN 4012195729839
Preces nr. / Tips
7400353 / UDSSD 25038 9
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Zemgrīdas pieslēguma kārba ar fiksētu un nemainīgu montāžas atveri iebūvējamajai vienībai ar nominālo izmēru 9. Montāžas atvere tiek izveidota, izmantojot piegādes komplektācijā ietverto kausveida elementu. Zemgrīdas kārbā ir montāžas atveres 2 vai 3 sekciju tērauda loksnes zemgrīdas kanālam ar nominālo izmēru 25038, kā arī sešām instalācijas caurulēm M20 vai M25 visās četrās pusēs. Kārbas principā ir piemērotas izmantošanai grīdas konstrukcijās ar cementa pamatni, ar konstrukcijas augstumu līdz 105 mm.
Tehniskie dati
Izmēri
| Garums | 308 mm |
|---|---|
| Platums | 308 mm |
| Augstums | 106 mm |
Tehniskie dati
| Grīdas līmeņa augstums min. | 65 mm |
|---|---|
| Grīdas līmeņa augstums maks. | 100 mm |
| Augstuma regulēšanas diapazons min. | 62 mm |
| Augstuma regulēšanas diapazons maks. | 106 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | nē |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Kanālu platums min. | 250 mm |
| Kanālu platums maks. | 250 mm |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iebūvējamo ierīču skaits | 1 |
| Iespējams iemontēt blīvi | nē |
| Atdalāms | nē |
| Grīdas plāksne | nē |
| Piemērots zemgrīdas kanālam | nē |
| Iegremdējams vienā līmenī ar pamatni | nē |
| Montāžas atvere iebūvējamai vienībai | kvadrātisks |
| caurules pieslēgumam | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | 9 |
| Nominālais lielums | 380 mm |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| ROHS atbilstība | jā |
| Kanāla augstums min. | 38 mm |
| Kanāla augstums maks. | 38 mm |
| Izmērs | 308x308x92 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Izstrādājuma sērija | UDS zemgrīdas ierīču kārba |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,9691 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 7,9691 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
