Zibensstrāvas novadītājs, 1 pola, NPE
Tips MC 125-B NPE
Preces nr. 5096863
EAN 4012195966449
Preces nr. / Tips
5096863 / MC 125-B NPE
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Lietošanai TN-S un TT sistēmās kā N-PE dzirksteļsprauga, tips 1 (klase B) IEC 61643, pieslēgvietai 0 uz 1 (LPZ) saskaņā ar zibensaizsardzības zonu koncepciju atb. IEC 61312-1 vai DIN VDE 0185-305, 4. daļu, lietošanai kā dzirksteļspraugu starp N un PE.
Atbilst VDE-AR-N 4100
Izlādes jauda kA (10/350 µs)
Komplektā ietilpst uzspraužami vāciņi pieslēgumu marķēšanai
Aizsardzības līmenis <2,5kV
Iekapsulēta, dzirksteles neizvadoša dzirksteļsprauga: var lietot standarta sadalītāju korpusos
Izmantošanas piemērs: Zibens novadītājs atb. VDE-AR-N 4100 lietošanai zonā pirms elektroenerģijas skaitītāja.
Piezīme: Uz pārsprieguma aizsardzības iekārtu vedošā kabeļa garumam jābūt vismaz 5 m, kā atsaistes elementam.
Atbilst VDE-AR-N 4100
Izlādes jauda kA (10/350 µs)
Komplektā ietilpst uzspraužami vāciņi pieslēgumu marķēšanai
Aizsardzības līmenis <2,5kV
Iekapsulēta, dzirksteles neizvadoša dzirksteļsprauga: var lietot standarta sadalītāju korpusos
Izmantošanas piemērs: Zibens novadītājs atb. VDE-AR-N 4100 lietošanai zonā pirms elektroenerģijas skaitītāja.
Piezīme: Uz pārsprieguma aizsardzības iekārtu vedošā kabeļa garumam jābūt vismaz 5 m, kā atsaistes elementam.
Tehniskie dati

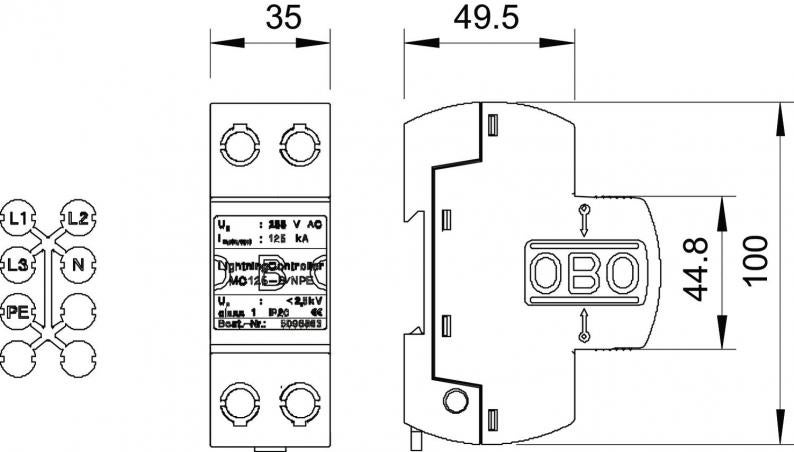

Izmēri
| Garums | 100 mm |
|---|---|
| Platums | 35 mm |
| Augstums | 69 mm |
Tehniskie dati
| Tīkla tips | citi |
|---|---|
| Izpūtošs | nē |
| Ierīces signalizācija | nav |
| Aizsardzības veids | IP20 |
| Zibens impulsa strāva (10/350) [kopējā] | 125 kA |
| Sprādziendroša konstrukcija | nē |
| Tipa 1 pārbaudes klase | jā |
| Tālvadības signalizācija | nē |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Polu izpildījums | N/PE |
| Montāžas veids | Montāžas sliede 35 mm |
| Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē | 0 kA |
| Izpildījums | 1 pola; 255V |
| ROHS atbilstība | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 85 °C |
| SPD atb. IEC 61643-1 | I klase |
| SPD atb. EN 61643-11 | Tips 1 |
| LPZ | 0→1 |
| Sekundārās strāvas dzēšanas spēja (ef) [N-PE] | 0,1 kA |
| Īssavienojuma izturība | 0 kA |
| Atbildes laiks | <100 ns |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 85 °C |
| Izmērs | 255V |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 125 kA |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 10 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 50 mm² |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,4674 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,4674 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
