Zemējums saules fotoelementu sistēmās

Vācijā jaunbūvēm, kurām uz jumta tiek uzstādītas saules fotoelementu sistēmas bez zibensaizsardzības sistēmas, ir jāierīko pamatu zemētājs saskaņā ar standartu DIN 18014. Uz jumta uzstādītu saules fotoelementu sistēmu ar zibensaizsardzību gadījumā papildus jāņem vērā VDE 0185-305-3 (IEC/ EN 62305-3) prasības (zemējuma pretestība < 10 omu). Brīvi stāvošu saules fotoelementu sistēmu gadījumā arī jāņem vērā VDE 0185-305-3 (IEC/EN 62305-3) prasības par zemēšanu.

A tipa zemējuma sistēmas

A tipa zemējuma sistēmās ietilpst, piemēram, ieskrūvējamie un iedzenamie pamatu zemētāji, ja tie atbilst standarta VDE 0185-561-2 (IEC/EN 62561-2) prasībām. Atkarībā no izvēlētā materiāla jāievēro ne tikai minimālais šķērsgriezums, bet arī jāņem vērā mehāniskās, kā arī elektriskās īpašības.

B tipa zemējuma sistēmas

Plātnes un lentveida pamati, piemēram, ir B tipa zemēšanas iekārtas. Saskaņā ar VDE 0185-305-3 5. pielikumu tiem ir samazināta zemēšanas efektivitāte un tie jāpapildina ar citiem zemēšanas pasākumiem, piemēram, tīklveida zemētāju (20 m x 20 m) vai dziļo zemētāju.

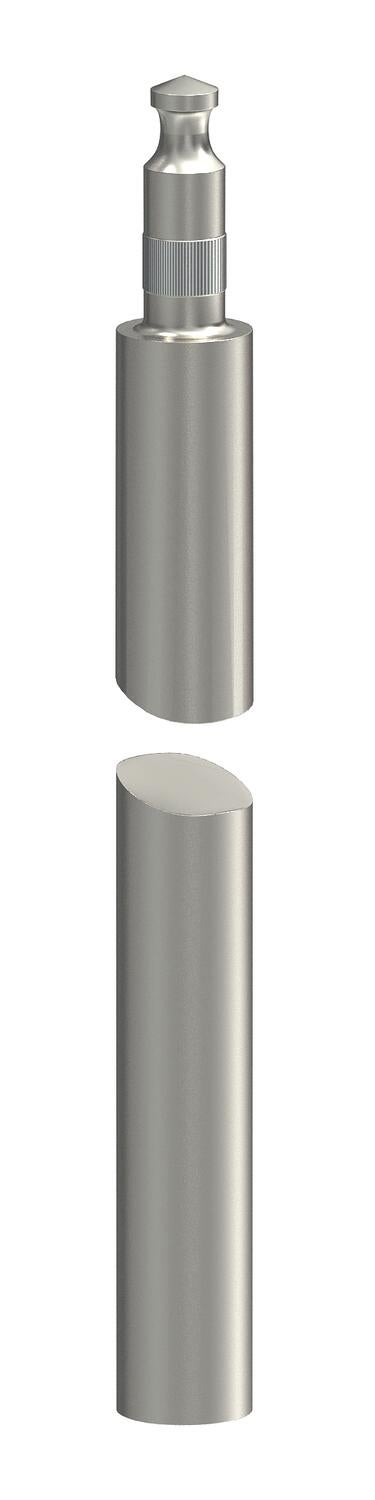

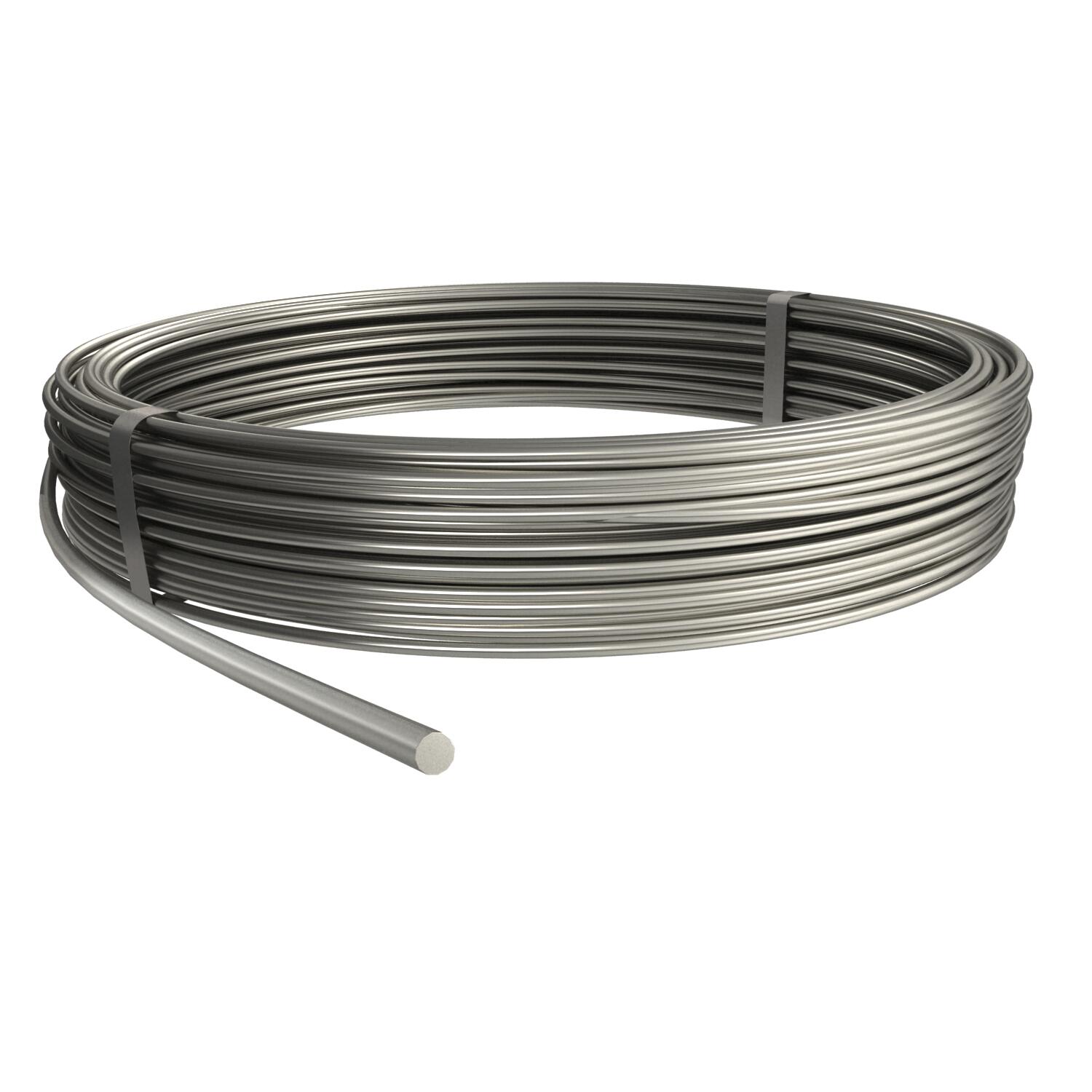

Abiem gadījumiem OBO produktu klāstā ir piemērots dziļais zemētājs ar Ø20 mm vai Ø25 mm, stieples ar Ø10 mm, kā arī dažādu izmēru lentes, piemēram, 30 x 3,5 mm vai 40 x 4 mm.




A Tips

  • Horizontālais zemētājs
  • Vertikālais zemētājs ( dziļumzemētājs vai zemējuma stienis)








B Tips

  • Gredzenzemētājs (virsmas zemētājs)
  • Pamatu zemētāji





1OMEX tips
2BP tips
3Standarta tips
4LightEarth tips

Pamatiem ar armēšanas tēraudu zemē nav pieļaujams cinkots vai ar varu pārklāts zemētājs. Zemē jāievieto augstu leģēts nerūsējošais tērauds ar vismaz 2 % molibdēna saturu, kā materiālos Nr.1.4401, Nr.1.4404 vai Nr.1.4571. Tas ir īpaši neitrāls salīdzinājumā ar citiem nerūsējošiem vai rūsējošiem materiāliem un tādējādi nodrošina augstu iekārtas pieejamību.

Metāla apakškonstrukciju funkcionālā zemēšana

Lai nodrošinātu metāla apakškonstrukciju vai moduļu apakšrāmju funkcionālo zemējumu, saskaņā ar VDE 0185-305-3, 5. pielikumu tiek izšķirtas šādas situācijas:

SituācijaMinimālais šķērsgriezums, vara funkcionālais zemējums
Saules fotoelementu sistēma bez zibensaizsardzības sistēmas vai saules fotoelementu sistēma ar zibensaizsardzības sistēmu, un tiek ievērots atdalošais attālums6 mm2
Saules fotoelementu sistēma ar zibensaizsardzības sistēmu, un netiek ievērots atdalošais attālums16 mm2
