Saules fotoelementu sistēmu pārspriegumaizsardzība

Lai nodrošinātu atbilstošu saules fotoelementu sistēmu pārspriegumaizsardzību jāievēro šādas vadlīnijas:

• Lai novērstu pārsprieguma izraisītus bojājumus, uz jumta uzstādītām saules fotoelementu sistēmām ieteicams izmantot zibensaizsardzības sistēmu, kas atbilst VDE 0185- 305-3 (IEC/ EN 62305-3).
• Risku analīze saskaņā ar VDE 0185-305-2 palīdz noteikt zibensaizsardzības sistēmas nepieciešamību, kā arī nepieciešamo zibensaizsardzības klasi. Tas attiecas tikai uz gadījumiem, kuros nav spēkā citu vadlīniju, piemēram, būvnormatīvu, prasību par zibensaizsardzības sistēmām.
  Sarežģītu saules fotoelementu sistēmu, piemēram, saules fotoelementu spēkstaciju vai saules parku gadījumā, kur nepieciešama paaugstināta pieejamība, papildu pasākumu nepieciešamība jaizvērtē saskaņā ar standartu VDE 0185-305-2.

• Tikai aizsargāta sistēma var izturēt slodzes, kurām tā ir pakļauta, un ilgstoši droši ražot enerģiju. VdS (Mantas apdrošinātāju asociācijas) direktīvas 2010 (2021. gada februāris) pārskatītajā versijā mantas apdrošinātāji joprojām iesaka brīvi stāvošām saules fotoelementu sistēmām izmantot iekšējo pārsprieguma aizsardzību.
• Ierīkojot saules fotoelementu elektroapgādes sistēmas, ir spēkā VDE 0100 virknes standarti, it īpaši DIN VDE 0100-712.

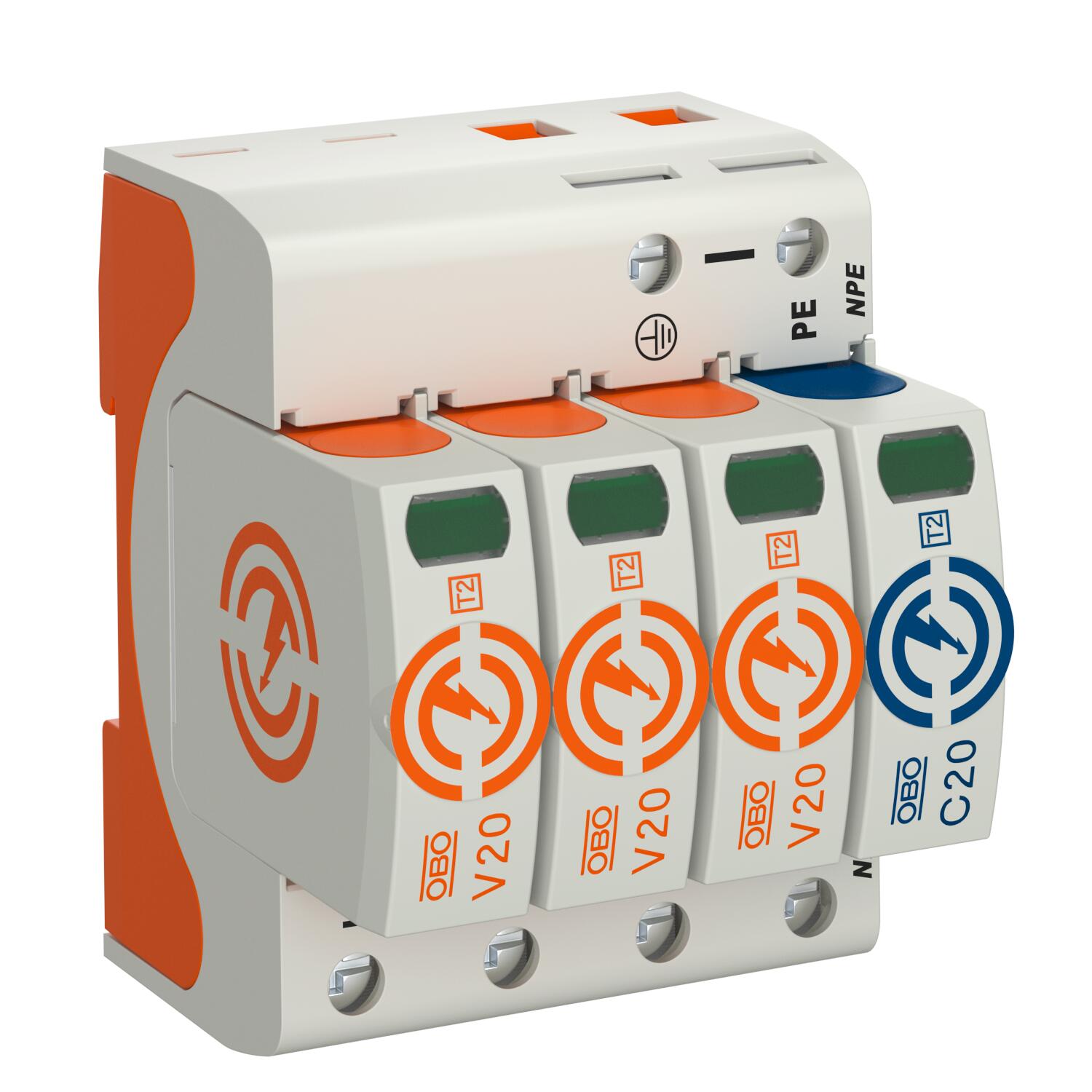

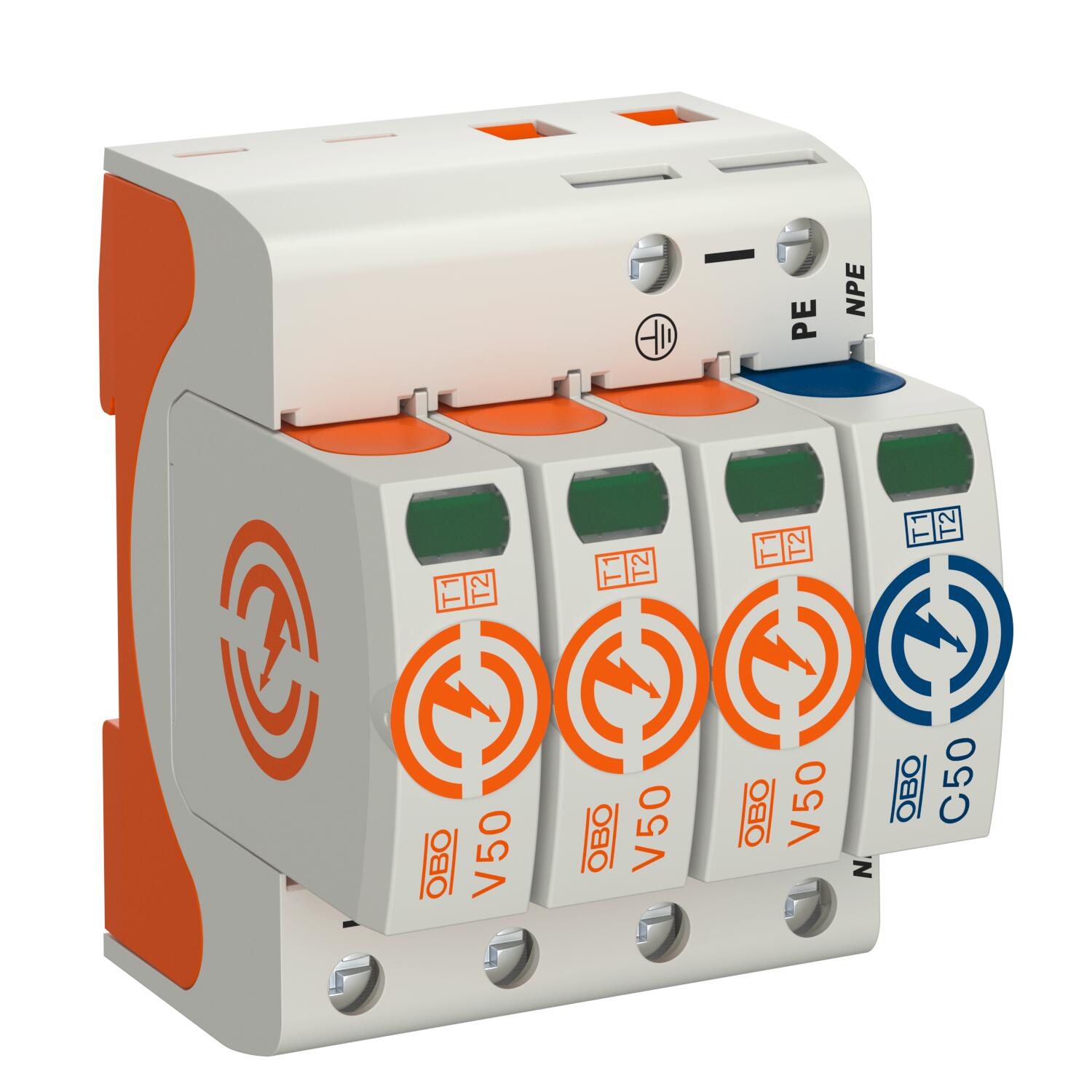

• Ja saules fotoelementu sistēma tiek uzstādīta no jauna un pieslēgta pie elektroiekārtas, jāizmanto pārspriegumaizsardzība (2. tips / klase II) maiņstrāvas (AC) pusē saskaņā ar DIN VDE 0100-443 un DIN VDE 0100-712 (IEC 60364-4-44 un 60364-7-712).

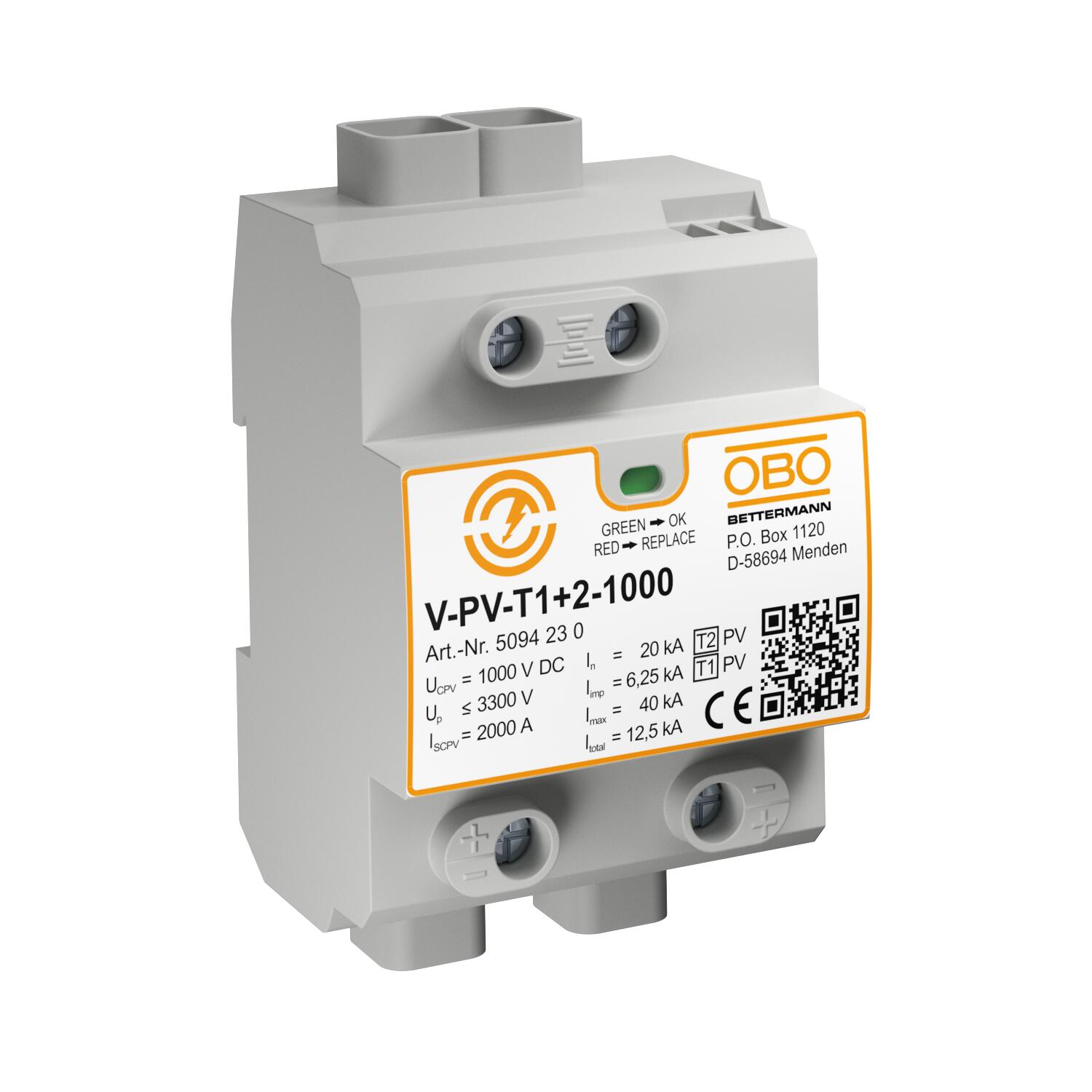

• Ar papildu norādi DIN VDE 0100-712 uz VDE 0185-305-3, 5. pielikumu, tiek noteikta nepieciešamība pēc pārsprieguma aizsardzības sistēmas līdzstrāvas pusē (papildus maiņstrāvas pusei), lai palīdzētu nodrošināt invertora drošību sistēmās, kas aprīkotas ar ārējo zibensaizsardzību.

Izvēles gaitā jāņem vērā šādi punkti:

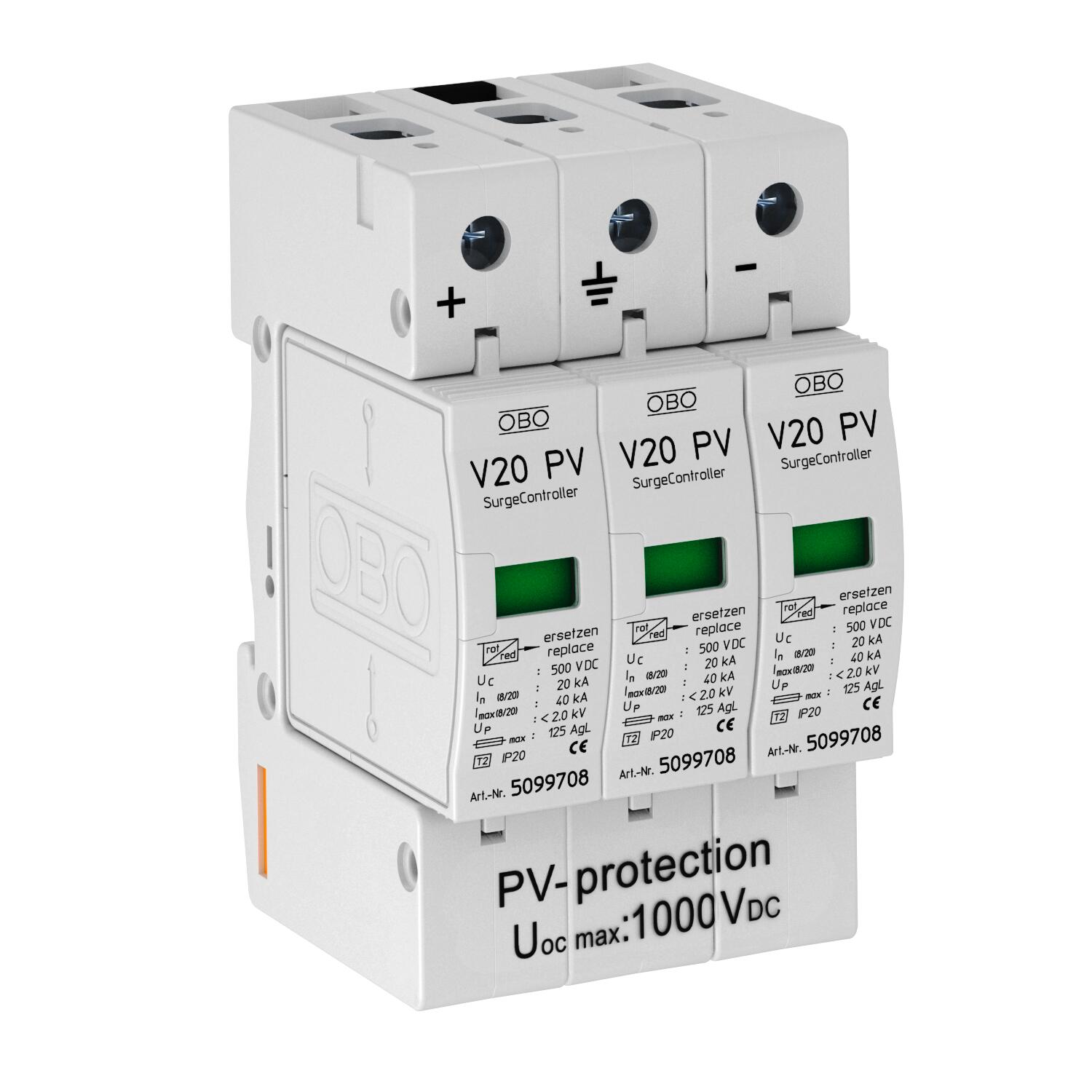

• Saules fotoelementu sistēmas maksimālais tukšgaitas spriegums nekādā gadījumā nedrīkst pārsniegt pārspriegumaizsardzības ierīces maksimālo ilgstošo spriegumu saules fotoelementu sistēmas līdzstrāvas pusei.
• Nepieciešamo aizsargierīču skaits izriet no MPP-Tracker skaita attiecīgajā saules fotoelementu sistēmā.

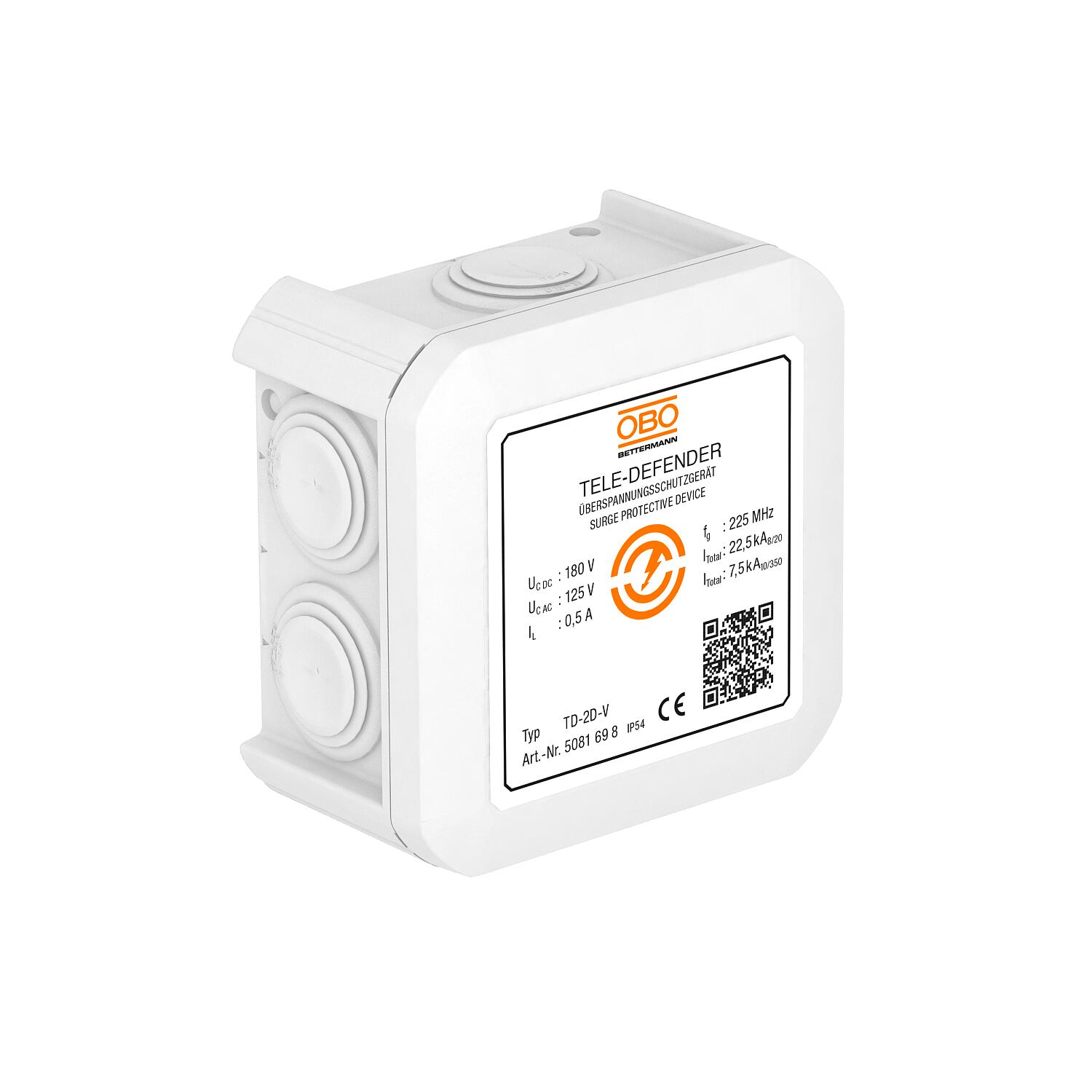

• Ja invertors ir saistīts ar informācijas vai komunikācijas ierīcēm, arī šie vadi ar piemērotām pārspriegumaizsardzības ierīcēm jāiesaista potenciāla izlīdzināšanā.

Invertors saules fotoelementu sistēmās uz ēkām atkarībā no vietējiem apstākļiem tiek uzstādīts tieši uz jumta, bēniņos vai bieži vien arī pagrabā. Uzstādot pagrabā var būt lietderīgi pārspriegumaizsardzību uzstādīt ne tikai pirms invertora, bet papildus arī pie vadu ieejas ēkā, lai novērstu induktīvos savienojumus no ārpuses.

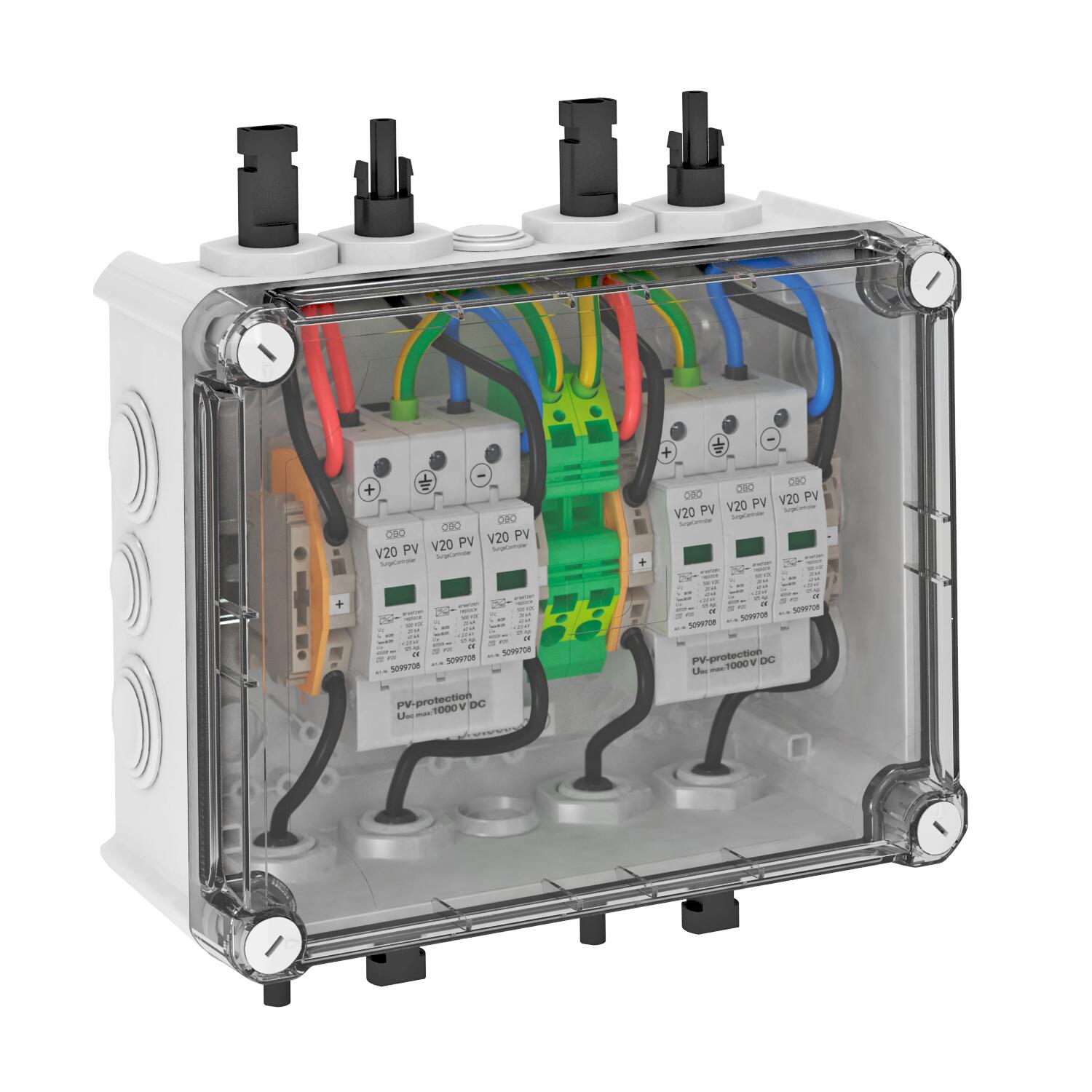

Saules fotoelementu sistēmu pārspriegumaizsardzībai vienmēr ir divas puses: pārspriegums sistēmā var nokļūt dažādu iemeslu dēļ gan līdzstrāvas (DC), gan maiņstrāvas (AC) pusē, potenciāli sabojājot tādus komponentus kā invertori. OBO pārspriegumaizsardzība droši pasargā visas puses. Invertora DC puses ieejas aizsardzībai OBO piedāvā ģeneratora pieslēguma kārbu klāstu ar zibensaizsardzību un pārspriegumaizsardzību.
