AZ mazais kanāls 100 FT, bez sānu loga
Tips AZK A 100 FT
Preces nr. 6076246
EAN 4012196069378
Preces nr. / Tips
6076246 / AZK A 100 FT
Garums
3000 mm
Platums
100 mm
Funkciju nodrošināšana
nē
Loksnes biezums
1,5 mm
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Mazais AZ kanāls ar malas augstumu 50 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Tehniskie dati

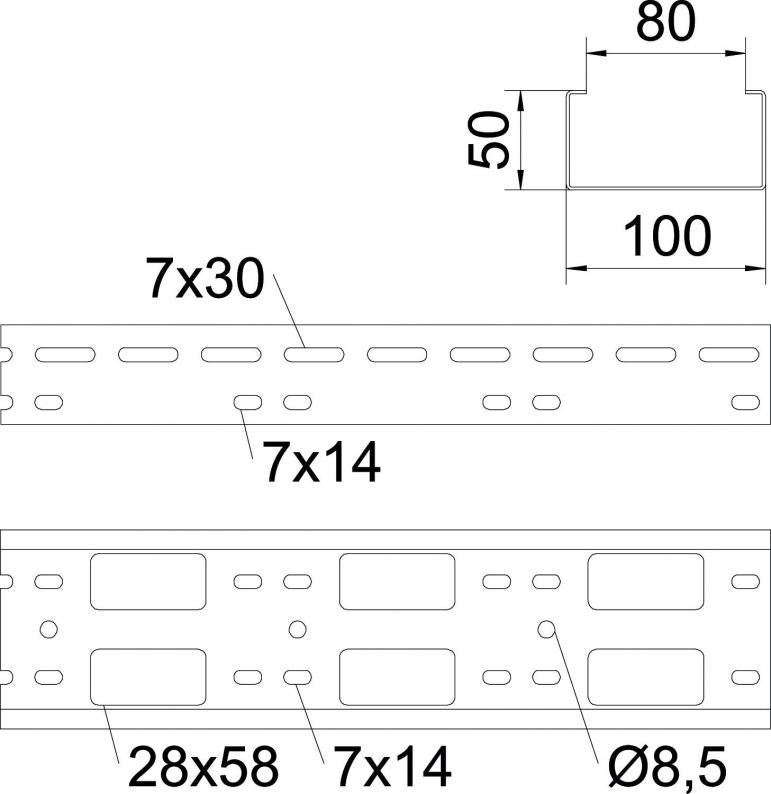

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 50 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 50 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1,5 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5000 mm² |
| ROHS atbilstība | jā |
| Izmērs | 50x100x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | AZK sērija |
Noslodze
| Balstu atstatums 1,0 m | 3 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 2,4 kN/m |
| Balstu atstatums 2,0 m | 1,4 kN/m |
| Balstu atstatums 2,5 m | 0,8 kN/m |
| Balstu atstatums 3,0 m | 0,25 kN/m |

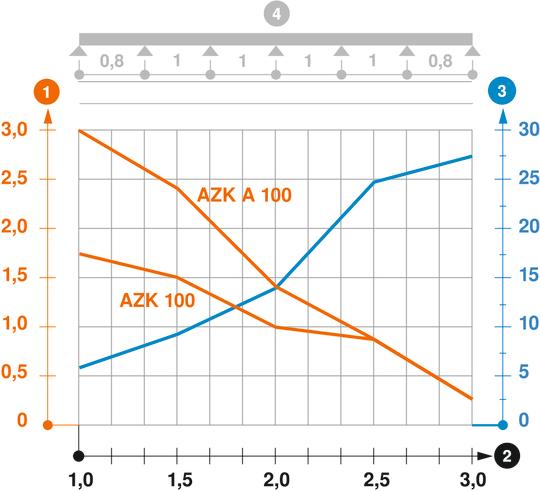

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 5,2765 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 5,2765 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
