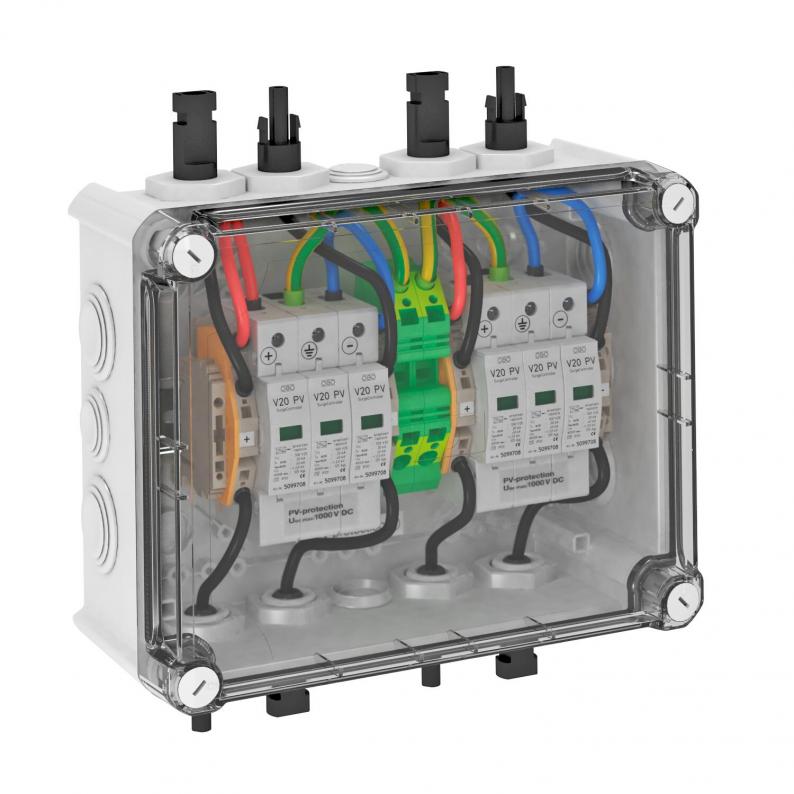

Fotoelektriskais sistēmas risinājums, tips 2, ar MC4 kontaktdakšu WR ar 2 MPP sekotājierīci, 1000 V DC
Tips PVG-C1000S110
Preces nr. 5088556
EAN 4012196816088
Preces nr. / Tips
5088556 / PVG-C1000S110
Aizsardzības veids
IP66
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Tipa 2 sistēmas risinājums ar MC4 spraudni fotoelektriskajām iekārtām ar 2 atsevišķām MPP sekošanas sistēmām
• varistora novadītājs, iespraužams, ar atdalītājbloku pret bojājumiem izturīgā Y veida slēgumā atb. VDE 0100-712 (50539-12)
• zems DC aizsardzības līmenis: < 4,0 kV (Uoc maks. = 1000 V DC ar V20-B+C/0-500PV)
• viena fotoelektriskās virknes ieeja (MC4 spraudsavienotājs) uz vienu MPP-WR ieeju, līdz 30 A DC katrai spailei
• iemontēts polikarbonāta korpuss (IP66), UV izturīgs, izmantošanai ārpus telpām.
Fotoelektrisko iekārtu maiņstrāvas pārveidotāju DC aizsardzībai.
Ja pastāv kondensāta ūdens, ledus, temperatūras vai saules ūdens kondensāta risks, iespējams, vajadzīgi papildu pasākumi!
• varistora novadītājs, iespraužams, ar atdalītājbloku pret bojājumiem izturīgā Y veida slēgumā atb. VDE 0100-712 (50539-12)
• zems DC aizsardzības līmenis: < 4,0 kV (Uoc maks. = 1000 V DC ar V20-B+C/0-500PV)
• viena fotoelektriskās virknes ieeja (MC4 spraudsavienotājs) uz vienu MPP-WR ieeju, līdz 30 A DC katrai spailei
• iemontēts polikarbonāta korpuss (IP66), UV izturīgs, izmantošanai ārpus telpām.
Fotoelektrisko iekārtu maiņstrāvas pārveidotāju DC aizsardzībai.
Ja pastāv kondensāta ūdens, ledus, temperatūras vai saules ūdens kondensāta risks, iespējams, vajadzīgi papildu pasākumi!
Tehniskie dati
Tehniskie dati
| Ieeju skaits | 1 |
|---|---|
| Polu skaits | 3 |
| Tīkla tips | DC |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP66 |
| Atveres veids | MC4 |

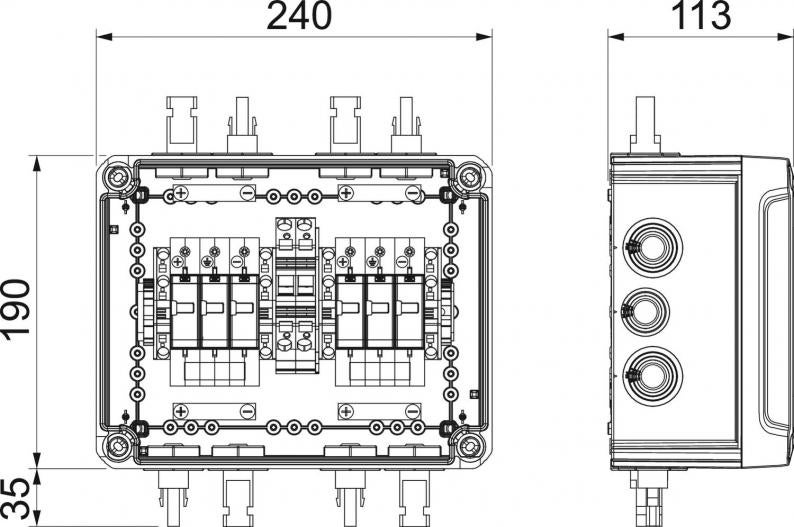

| Dziļums | 113 mm |
| Tālvadības signalizācija | nē |
| Maks. PV spriegums | 1000 V |
| Augstākais ilgtermiņa spriegums DC | 1000 V |
| Nominālā noplūdes strāva (8/20 µs) | 20 kA |
| Montāžas veids | jau iemontēts korpusā |
| Maksimumstrāvas aizsardzība tīkla pusē | 125 |
| Izpildījums | Divām MPP sekotājierīcēm un ar MC4 pieslēgumu |
| Tīkla tips, DC | jā |
| Tīkla tips, IT | nē |
| Tīkla tips TN | nē |
| Tīkla tips TN-C | nē |
| Tīkla tips TN-C-S | nē |
| Tīkla tips TN-S | nē |
| Tīkla tips TT | nē |
| Tīkla tips, cits | nē |
| ROHS atbilstība | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | II klase |
| SPD atb. EN 61643-11 | Tips 2 |
| LPZ | 1→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 40 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 125 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 1000V DC |
| Krāsa | gaiši pelēks; RAL 7035 |
| Kabeļu ievadu skaits | 4 |
| Maks. Ieejas spriegums DC | 1000 V |
| Virknes nodrošinājums | bez |
| Monitoringa funkcija | nē |
| Maks. Ieejas strāva uz virkni | 30 A |
| Maks. Izejas strāva | 30 A |
| Virknes ieeju skaits | 1 |
| Aprīkots ar slodzes atvienošanas slēdzi | nē |
| MPPT skaits | 2 |
| Ievade uz MPPT | 1 |
| Izejas uz MPPT | 1 |
| Izstrādājuma sērija | PV-ÜSS |
Pieslēgšanas iespējas
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
|---|---|
| Anschlussart Generatoranschlusskasten | MC4 |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 5,8233 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 5,8233 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
