Gara laiduma kabeļu trepes WKL 200
Tips WKL 2020 FT
Preces nr. 6232102
EAN 4012196614844
Preces nr. / Tips
Garums
Platums
Metāla biezums
Mazākā pārd. vien.: 6 m
6m
m
Apraksts

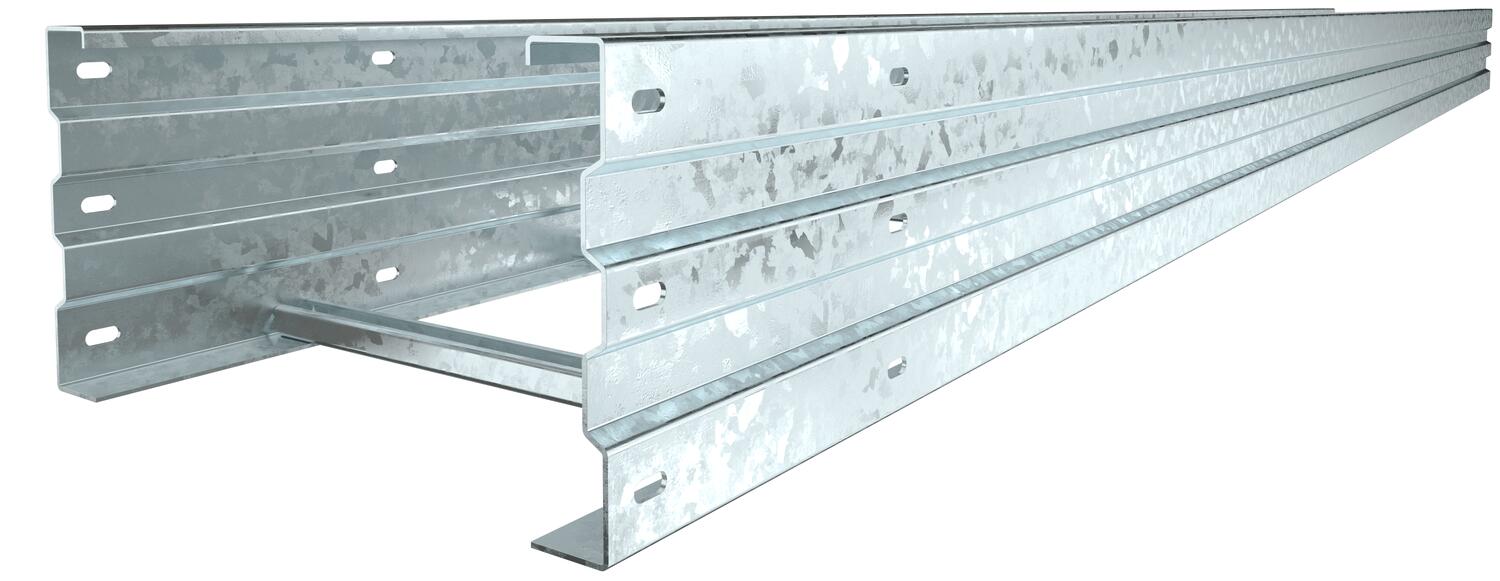

Gara laiduma kabeļu trepes, ar malu augstumu 200 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
WRV 200 tipa garenie savienotāji jāpasūta atsevišķi.
Tehniskie dati

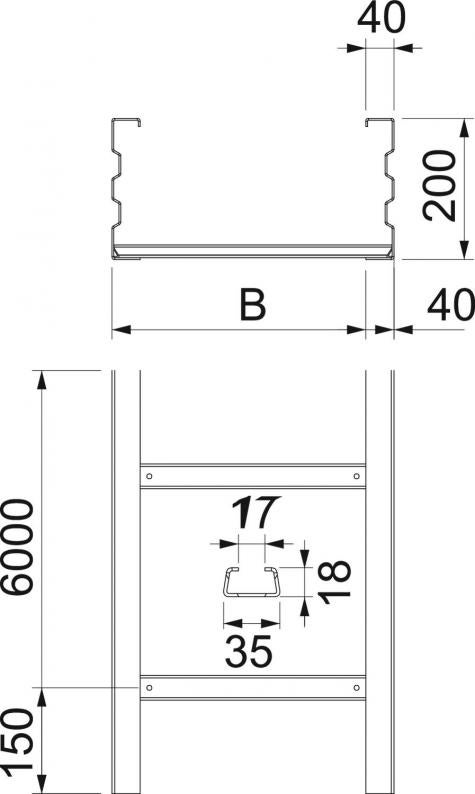

Izmēri
| Garums | 6000 mm |
|---|---|
| Platums | 200 mm |
| Augstums | 200 mm |
| Izmērs L | 6000 mm |
| Izmērs B | 200 mm |
| Spraišļa atveres izmērs | 17,00 |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | jā |
| Derīgais šķērsgriezums | 344 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 34400 mm² |
| Spraišļu izpildījums | Necaurumots profils |
| Spraišļa stiprinājums | metināts |
| Izmēri | 200x200 |
| ROHS atbilstība | jā |
| Metāla biezums | 2,5 mm |
| Izmērs | 200x200x6000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | WKL-Serie |
Noslodze
| Balstu atstatums 6,0 m | 3 kN/m |
|---|---|
| Balstu atstatums 7,0 m | 2,5 kN/m |
| Balstu atstatums 8,0 m | 2 kN/m |
| Balstu atstatums 9,0 m | 1,4 kN/m |
| Balstu atstatums 10,0 m | 1 kN/m |

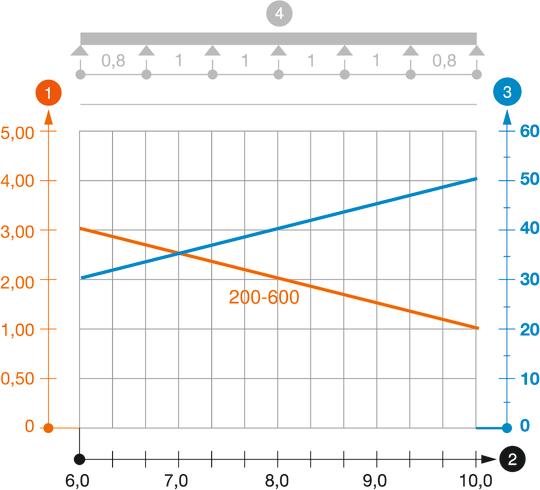

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 26,6429 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 26,6429 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
WRWV 200 I FT
6232612
Mazākā pārd. vien.: 4 Gabals
4Gabals
Gabals
WRWV 200 A FT
6232604
Mazākā pārd. vien.: 4 Gabals
4Gabals
Gabals
WRWV 200 V FT
6232663
Mazākā pārd. vien.: 4 Gabals
4Gabals
Gabals
Preces nr. 6232612
45° leņķa savienotājs, horizontāls, iekšējais izliekums 200 FTTips
WRWV 200 I FT
Mazākā pārd. vien.: 4 Gabals
4Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Preces nr.
WKL 2020 FT
6000
200
nē
2,5
6232102
WKL 2030 FT
6000
300
nē
2,5
6232104
WKL 2040 FT
6000
400
nē
2,5
6232106
WKL 2050 FT
6000
500
nē
2,5
6232108
WKL 2060 FT
6000
600
nē
2,5
6232110
Platums
WKL 2020 FT
Preces nr.
6232102
Garums
6000
Platums
200
Funkciju nodrošināšana
nē
Metāla biezums
2,5
WKL 2030 FT
Preces nr.
6232104
Garums
6000
Platums
300
Funkciju nodrošināšana
nē
Metāla biezums
2,5
WKL 2040 FT
Preces nr.
6232106
Garums
6000
Platums
400
Funkciju nodrošināšana
nē
Metāla biezums
2,5
WKL 2050 FT
Preces nr.
6232108
Garums
6000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
2,5
WKL 2060 FT
Preces nr.
6232110
Garums
6000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
2,5
