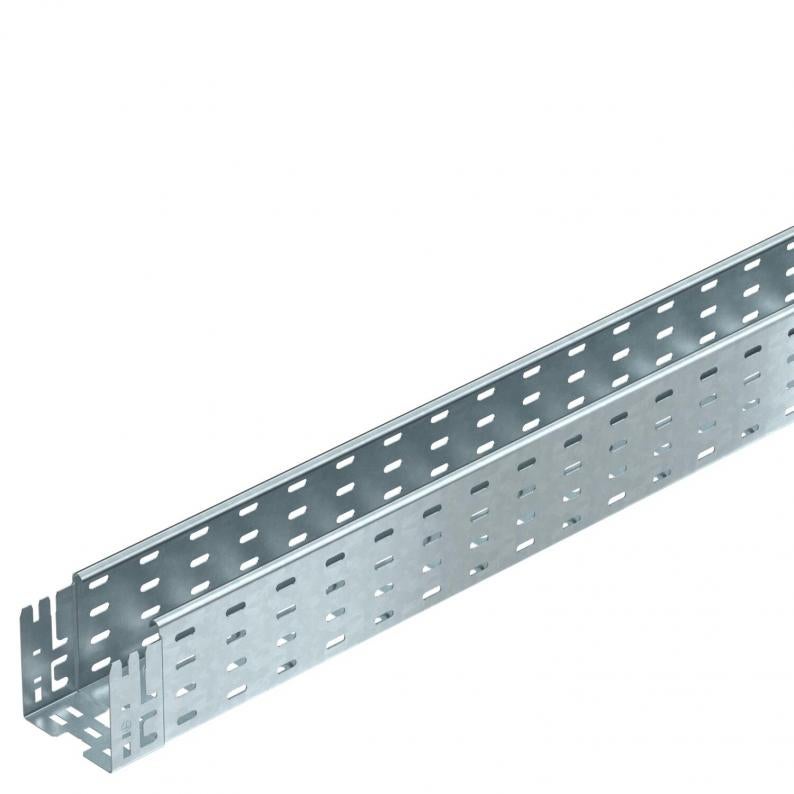

Kabeļu rene MKS-Magic® 110 FT
Type MKSM 110 FT
|Item no. 6059173
|EAN 4012195831037
Item no. / Type
Garums
Platums
Augstums
Loksnes biezums
Smallest selling unit: 3 m
3m
m
Description
Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
Technical data

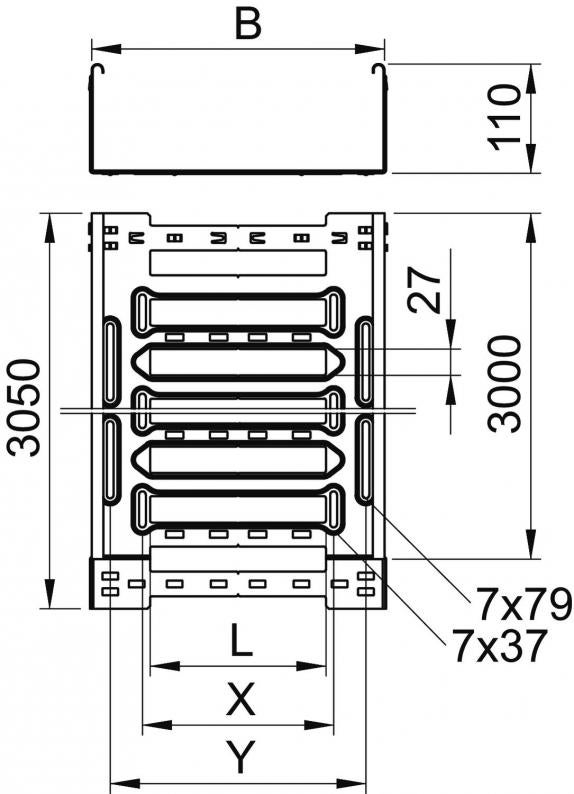

Izmēri
| Garums | 3050 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 110 mm |
| Izmērs y | 62 mm |
| Izmērs L | 30 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 108 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 10800 mm² |
| Ar augšējo daļu | nē |
| Izmērs | 110x100x3050 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Magnētiskā ekranējuma efektivitāte ar vāku | 50 dB |
| Magnētiskā ekranējuma efektivitāte bez vāka | 20 dB |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Lietderīgais garums | 3000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
Noslodze
| Balstu atstatums 1,5 m | 2 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 1,5 kN/m |
| Balstu atstatums 2,5 m | 1,07 kN/m |
| Balstu atstatums 3,0 m | 0,7 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m

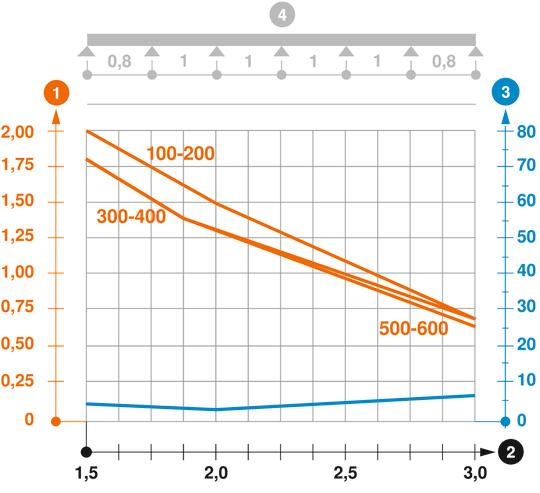

Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Environmental Data
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD vienību bāze | 1 running metre + mounting system |
| EPD GWP (ārpus sistēmas robežām) | 18.83 kg CO₂e |
| EPD GWP (utilizācijas fāze) | 1.97 kg CO₂e |
| EPD GWP (izgatavošanas fāze) | 81.32 kg CO₂e |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,3076 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 6,3076 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metrs |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Article
Type
Item no.
Amount
Downloads
0 selected
Datu lapa (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (1)
Variants
Type
Garums
Platums
Augstums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Krāsa
Item no.
MKSM 110 FT
3050
100
110
nē
1
karsti cinkots
Tērauds
cinks
6059173
MKSM 115 FT
3050
150
110
nē
1
karsti cinkots
Tērauds
cinks
6059175
MKSM 120 FT
3050
200
110
nē
1
karsti cinkots
Tērauds
cinks
6059177
MKSM 130 FT
3050
300
110
nē
1
karsti cinkots
Tērauds
cinks
6059179
MKSM 140 FT
3050
400
110
nē
1
karsti cinkots
Tērauds
cinks
6059181
MKSM 150 FT
3050
500
110
nē
1
karsti cinkots
Tērauds
cinks
6059183
MKSM 160 FT
3050
600
110
nē
1
karsti cinkots
Tērauds
cinks
6059185
Platums
MKSM 110 FT
Item no.
6059173
Garums
3050
Platums
100
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSM 115 FT
Item no.
6059175
Garums
3050
Platums
150
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSM 120 FT
Item no.
6059177
Garums
3050
Platums
200
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSM 130 FT
Item no.
6059179
Garums
3050
Platums
300
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSM 140 FT
Item no.
6059181
Garums
3050
Platums
400
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSM 150 FT
Item no.
6059183
Garums
3050
Platums
500
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
MKSM 160 FT
Item no.
6059185
Garums
3050
Platums
600
Augstums
110
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
karsti cinkots
Materiāls
Tērauds
Krāsa
cinks
