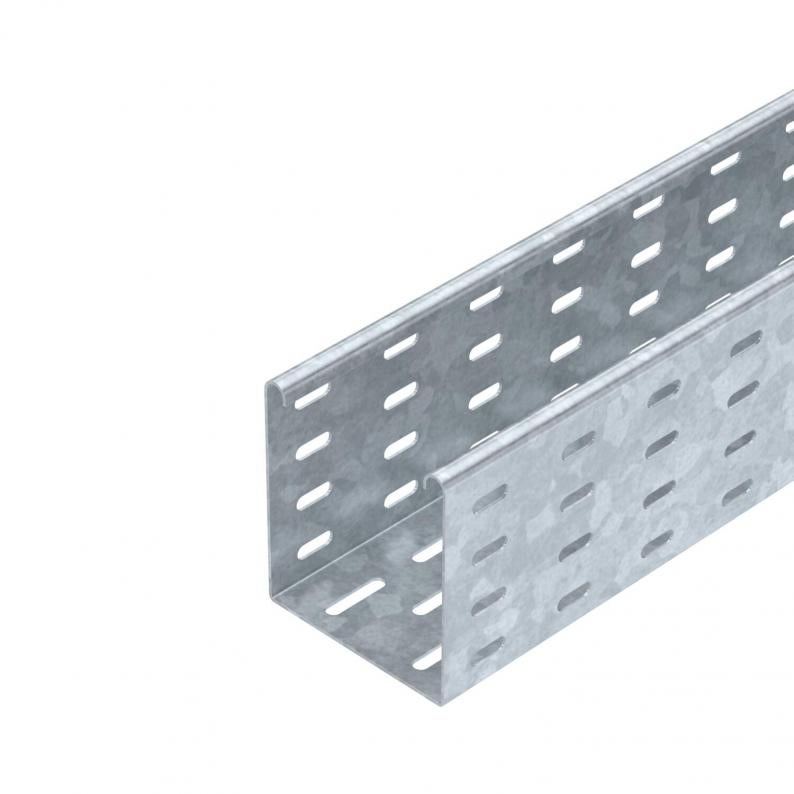

Kabeļu rene SKS 110 FT
Tips SKS 110 FT
Preces nr. 6061605
EAN 4012196062539
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
SKS 110 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Tehniskie dati

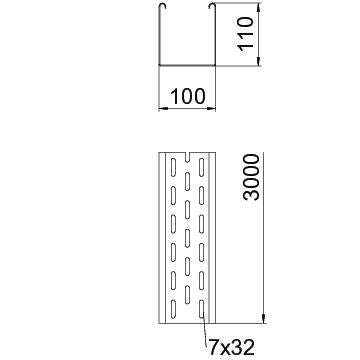

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 110 mm |
| Izmērs W | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 108 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1,5 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 10800 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 110 x 100 |
| ROHS atbilstība | jā |
| Izmērs | 110x100x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Piegādes piederumi | Garenais savienotājs RLVL 110 |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | SKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 3 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2,4 kN/m |
| Balstu atstatums 2,5 m | 1,76 kN/m |
| Balstu atstatums 3,0 m | 1,2 kN/m |
| Balstu atstatums 3,5 m | 0,84 kN/m |
| Balstu atstatums 4,0 m | 0,8 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m

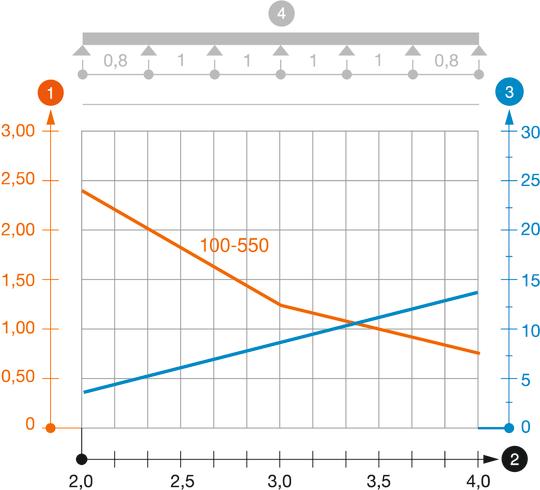

Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 8,891 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 8,891 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6067913
Garenie un leņķa savienotāji 110 FTTips
RLVL 110 FT
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
SKS 110 FT
3000
100
nē
1,5
karsti cinkots
Tērauds
6061605
SKS 120 FT
3000
200
nē
1,5
karsti cinkots
Tērauds
6061621
SKS 130 FT
3000
300
nē
1,5
karsti cinkots
Tērauds
6061656
SKS 140 FT
3000
400
nē
1,5
karsti cinkots
Tērauds
6061672
SKS 150 FT
3000
500
nē
1,5
karsti cinkots
Tērauds
6061702
Platums
SKS 110 FT
Preces nr.
6061605
Garums
3000
Platums
100
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
SKS 120 FT
Preces nr.
6061621
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
SKS 130 FT
Preces nr.
6061656
Garums
3000
Platums
300
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
SKS 140 FT
Preces nr.
6061672
Garums
3000
Platums
400
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
SKS 150 FT
Preces nr.
6061702
Garums
3000
Platums
500
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
