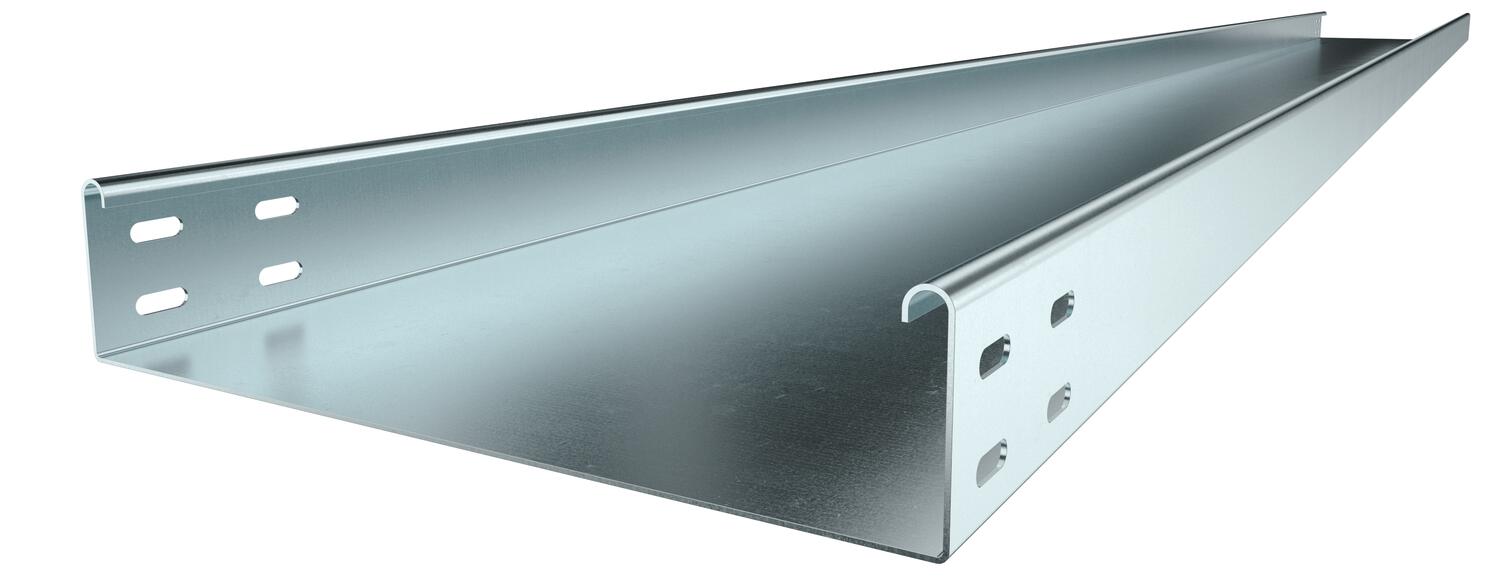

Kabeļu rene SKSU 60 FS
Tips SKSU 610 FS
Preces nr. 6063234
EAN 4012195060369
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
SKSU 60 = neperforeta smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu rene abās pusēs ir aprīkota ar savienotājiem paredzētiem caurumiem.
Garenie savienotāji ir pasūtāmi atsevišķi.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 60 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | nē |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 58 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1,5 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | nē |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 5800 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 60 x 100 |
| ROHS atbilstība | jā |
| Perforēta pamatne | 0 |
| Izmērs | 60x100x3000 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | SKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 2,6 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 1,9 kN/m |
| Balstu atstatums 2,5 m | 1,1 kN/m |
| Balstu atstatums 3,0 m | 0,55 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,4783 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 6,4783 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
SKSU 610 FS
3000
100
nē
1,5
cinkots
Tērauds
6063234
SKSU 620 FS
3000
200
nē
1,5
cinkots
Tērauds
6063236
SKSU 630 FS
3000
300
nē
1,5
cinkots
Tērauds
6063238
SKSU 650 FS
3000
500
nē
1,5
cinkots
Tērauds
6063241
SKSU 660 FS
3000
600
nē
1,5
cinkots
Tērauds
6063276
SKSU 640 FS
3000
400
nē
1,5
cinkots
Tērauds
6063950
Platums
SKSU 610 FS
Preces nr.
6063234
Garums
3000
Platums
100
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
SKSU 620 FS
Preces nr.
6063236
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
SKSU 630 FS
Preces nr.
6063238
Garums
3000
Platums
300
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
SKSU 650 FS
Preces nr.
6063241
Garums
3000
Platums
500
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
SKSU 660 FS
Preces nr.
6063276
Garums
3000
Platums
600
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
SKSU 640 FS
Preces nr.
6063950
Garums
3000
Platums
400
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
