Kabeļu trepes ar Z spraisli, standarta FT
Tips SLZ 100 FT
Preces nr. 7098132
EAN 4012195708032
Preces nr. / Tips
Garums
Platums
Metāla biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

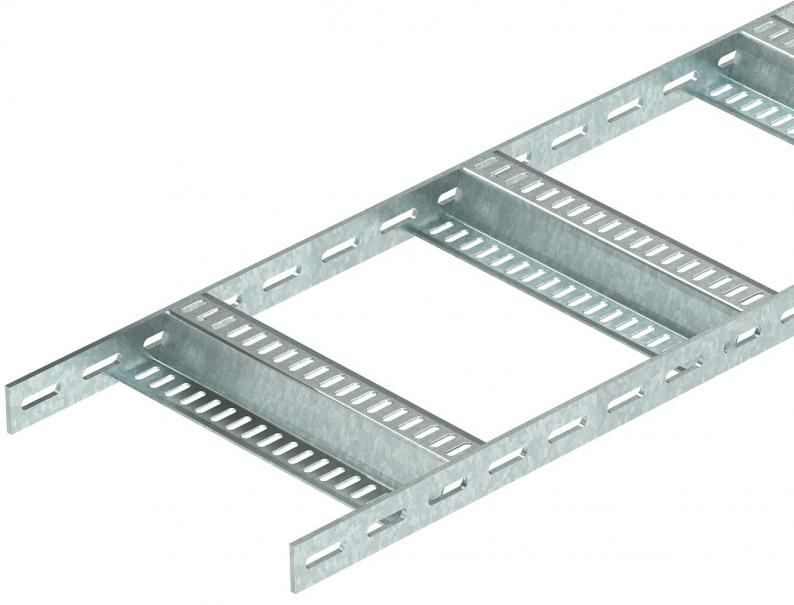

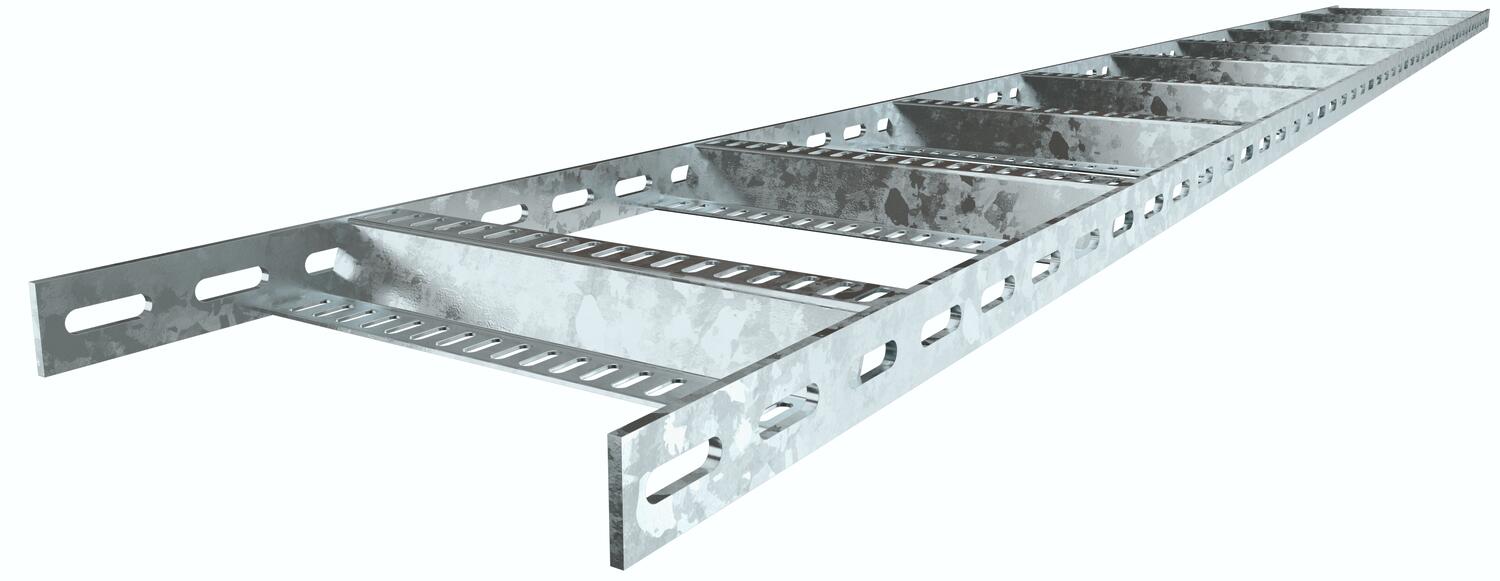

Kuģa kabeļu trepes ar caurumotu sānu profilu, malas augstums 40 mm, ar iemetinātiem un perforētiem Z formas spraišļiem. Slodze pārbaudīta saskaņā ar IEC kombinācijā ar SLV tipa savienotāju.
Kuģu būvei paredzētās kabeļu trepes, ietverot fasondetaļas, pēc pieprasījuma var piegādāt arī izgatavotas no nerūsošā tērauda. Iespējams pulvera pārklājums atbilstoši RAL krāsām.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 40 mm |
| Izmērs B | 110 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Attālums starp spraišļiem | 300 mm |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | plakans profils |
| Spraišļa stiprinājums | metināts |
| Izmēri | 40x100 |
| ROHS atbilstība | jā |
| Metāla biezums | 5 mm |
| Izmērs | 40x110x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | SLZ sērija |
Noslodze
| Balstu atstatums 1,5 m | 2,8 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 1,75 kN/m |
| Balstu atstatums 2,5 m | 1 kN/m |
| Balstu atstatums 3,0 m | 0,6 kN/m |

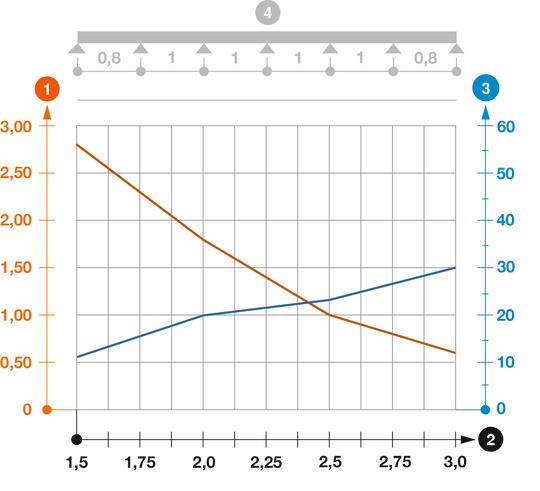

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Slodzes shēma pārbaudes laikā
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,8595 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 7,8595 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
Piederumi
Montāžas piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6490192
Spriegošanas lente A2K, tumši melnā krāsāTips
SBR 8 A2K
Mazākā pārd. vien.: 40 m
40m
m
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Preces nr.
SLZ 100 FT
3000
100
nē
5
7098132
SLZ 150 FT
3000
150
nē
5
7098133
SLZ 200 FT
3000
200
nē
5
7098134
SLZ 300 FT
3000
300
nē
5
7098136
SLZ 400 FT
3000
400
nē
5
7098138
SLZ 500 FT
3000
500
nē
5
7098140
SLZ 600 FT
3000
600
nē
5
7098142
Platums
SLZ 100 FT
Preces nr.
7098132
Garums
3000
Platums
100
Funkciju nodrošināšana
nē
Metāla biezums
5
SLZ 150 FT
Preces nr.
7098133
Garums
3000
Platums
150
Funkciju nodrošināšana
nē
Metāla biezums
5
SLZ 200 FT
Preces nr.
7098134
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Metāla biezums
5
SLZ 300 FT
Preces nr.
7098136
Garums
3000
Platums
300
Funkciju nodrošināšana
nē
Metāla biezums
5
SLZ 400 FT
Preces nr.
7098138
Garums
3000
Platums
400
Funkciju nodrošināšana
nē
Metāla biezums
5
SLZ 500 FT
Preces nr.
7098140
Garums
3000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
5
SLZ 600 FT
Preces nr.
7098142
Garums
3000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
5
