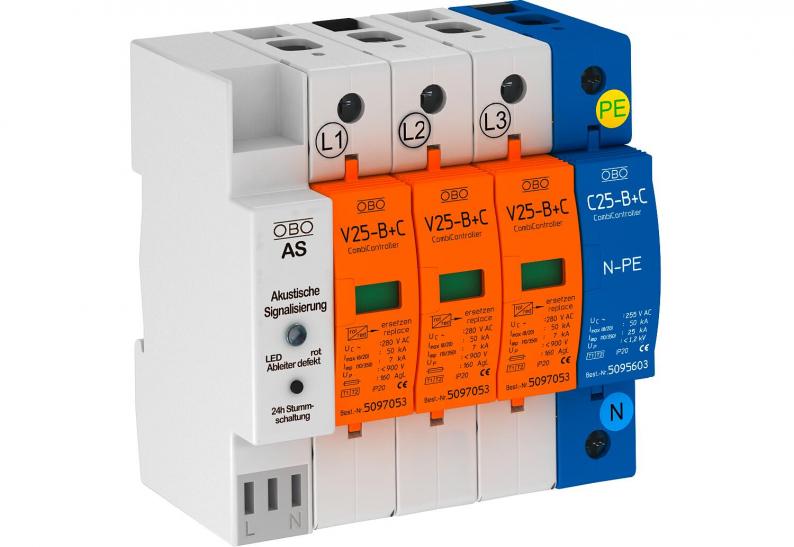

Kombinēts novadītājs V25, 3 polu + NPE, ar akustisku signalizāciju
Tips V25-B+C 3+NPE+AS
Preces nr. 5097432
EAN 4012195617532
Preces nr. / Tips
5097432 / V25-B+C 3+NPE+AS
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
280 V
Polu izpildījums
3+N/PE
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Kombinēts novadītājs, sastāv no zibens novadītāja un pārsprieguma novadītāja, tips 1+2
• Pilnīgi nokomplektēta vienība, sastāv no augšējās un apakšējās daļas, samontēta un gatava pieslēgšanai
• Piemērots TN-S un TT tīklu sistēmām
• Ar akustisku signalizāciju funkciju kontrolei, akustisko signālu var izslēgt ar atkārtošanos ik pēc 24 h
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu
• Ar optisku funkciju indikators
• Aizsardzības līmenis < 0,9 kV
• Iekapsulēts, dzirksteles neizvadošs cinka oksīda varistoru novadītājs ievietošanai tirdzniecībā pieejamu sadalītāju korpusos
• Marķēti pieslēgumi
Lietojuma piemērs: Ēkās, kurām strāvu pievada ar gaisvadu līniju, kā arī zibensaizsardzības potenciālu izlīdzināšanas ierīkošanai dzīvojamās ēkās.
* Pilns komplekts = augšējā un apakšējā daļa
• Pilnīgi nokomplektēta vienība, sastāv no augšējās un apakšējās daļas, samontēta un gatava pieslēgšanai
• Piemērots TN-S un TT tīklu sistēmām
• Ar akustisku signalizāciju funkciju kontrolei, akustisko signālu var izslēgt ar atkārtošanos ik pēc 24 h
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu
• Ar optisku funkciju indikators
• Aizsardzības līmenis < 0,9 kV
• Iekapsulēts, dzirksteles neizvadošs cinka oksīda varistoru novadītājs ievietošanai tirdzniecībā pieejamu sadalītāju korpusos
• Marķēti pieslēgumi
Lietojuma piemērs: Ēkās, kurām strāvu pievada ar gaisvadu līniju, kā arī zibensaizsardzības potenciālu izlīdzināšanas ierīkošanai dzīvojamās ēkās.
* Pilns komplekts = augšējā un apakšējā daļa
Tehniskie dati
Tehniskie dati
| Polu skaits | 3 |
|---|---|
| Tīkla tips | citi |
| Izpūtošs | nē |
| Ierīces signalizācija | optisks un akustisks |
| Aizsardzības veids | IP20 |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 30 kA |
| Zibens impulsa strāva (10/350) [kopējā] | 25 kA |
| Tālvadības signalizācija | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Zibens impulsa strāva (10/350 μs) | 7 kA |
| Augstākais ilgtermiņa spriegums AC | 280 V |
| Nominālā noplūdes strāva (8/20 µs) | 30 kA |
| Polu izpildījums | 3+N/PE |
| Maksimumstrāvas aizsardzība tīkla pusē | 160 |
| Izpildījums | 3+NPE ar AS |
| Tīkla tips TN | jā |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| ROHS atbilstība | atbrīvots |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 50 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 160 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 280V |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 120 kA |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 2,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,2302 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,2302 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
