Papildu montāžas vienība, paredzēta GES4, augstums 40-240 mm
Tips OKA-G A 40240 4
Preces nr. 7424340
EAN 4012195244011
Preces nr. / Tips
7424340 / OKA-G A 40240 4
Garums
460 mm
Platums
400 mm
Montāžas atvere iebūvējamai vienībai
kvadrātisks
Kanāla augstums min.
40 mm
Kanāla augstums maks.
240 mm
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

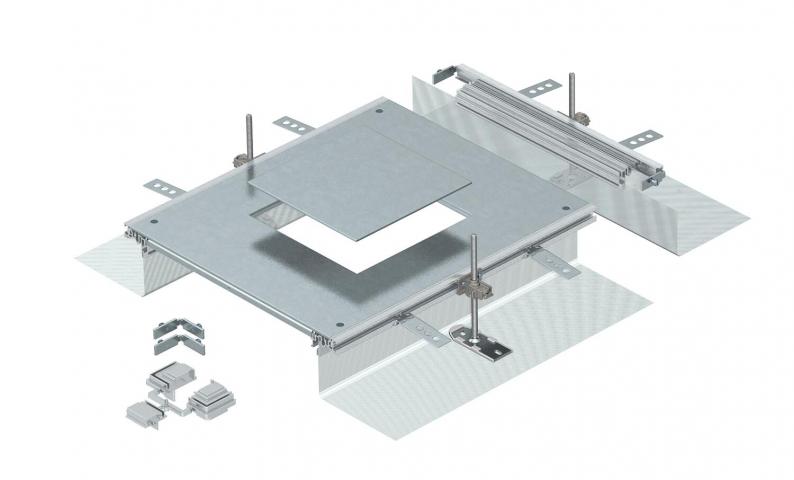

Montāžai gatava kanālu montāžas vienība ar ierīču montāžas vāku iebūvējamās vienības ar nominālo izmēru 4 iebūvēšanai, sastāv no sānu profiliem ar pieliktu elastīgu sānu sienu no metāla sieta, grīdas seguma salaidumprofiliem, kanāla vāka ar cieši noslēgtu montāžas atveri un kanāla gala elementa. Piegādes komplektā ietilpst 3 augstumā regulējami stiprinājuma leņķi, 3 betona enkuri, 1 vāka savienojuma balsts (bez augstuma regulatora - lūdzu, pasūtiet atsevišķi) un 1 komplekts leņķa atzarojuma izveidei.
Montāžas atveres izmērs piemērots kvadrātveida iebūvējamās vienības ar nominālo izmēru 4 iebūvēšanai.
Tehniskie dati

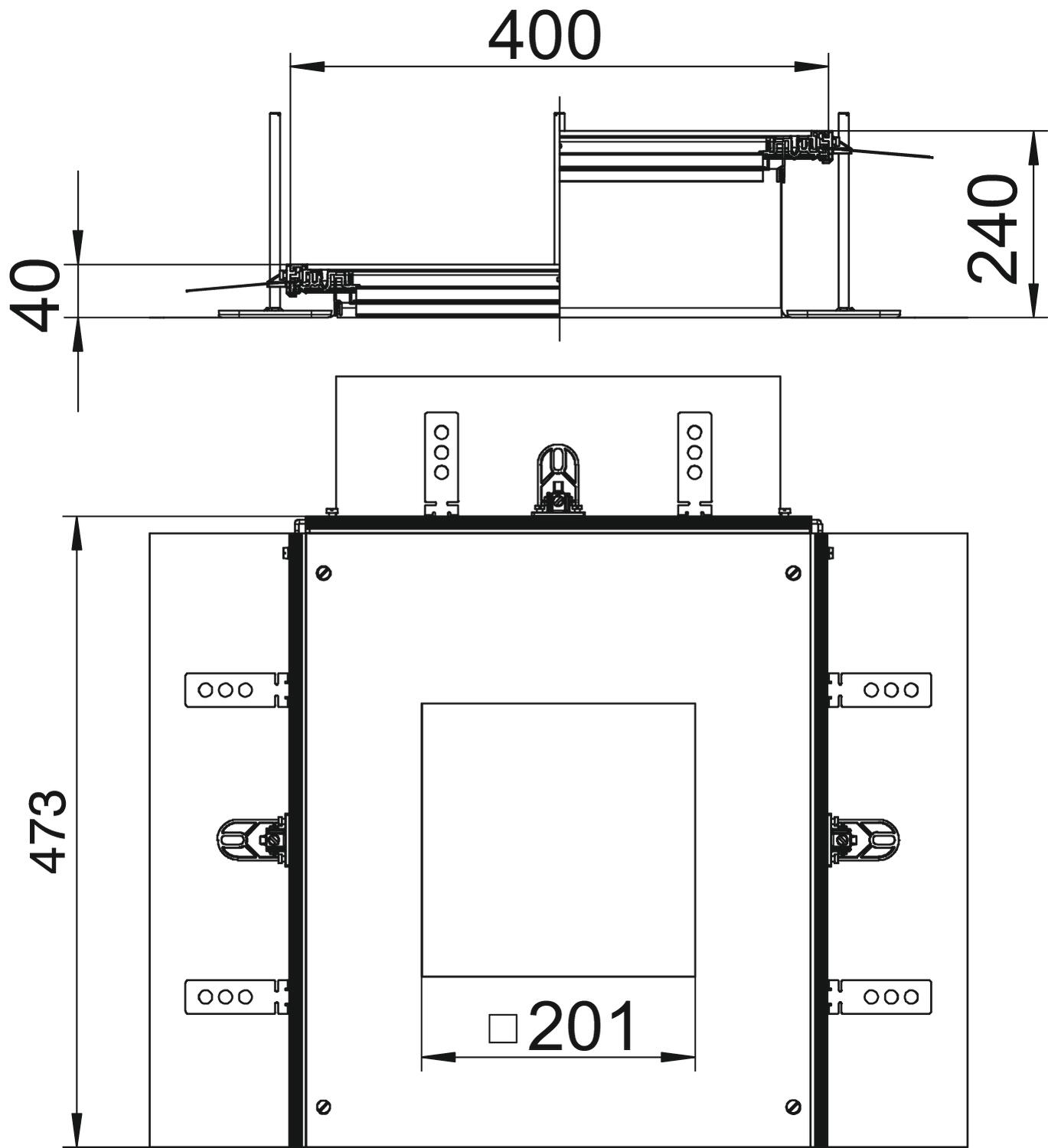

Izmēri
| Garums | 460 mm |
|---|---|
| Platums | 400 mm |
| Izmērs A | 400 mm |
| Izmērs a | 201 mm |
| Izmērs H | 40 mm |
Tehniskie dati
| Vāķi | 1 |
|---|---|
| Augstuma regulēšanas diapazons min. | 40 mm |
| Augstuma regulēšanas diapazons maks. | 240 mm |
| Minimālais grīdas pamatnes augstums | 40 |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | nē |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | nē |
| Grīdas plāksne | nē |
| Ar potenciālu izlīdzināšanu | nē |
| Augšējā daļa, noņemama | jā |
| Vāka nostiprināšana ar ātru fiksāciju | nē |
| Montāžas atvere | servisa modulim |
| Montāžas atveres pārsegums | jā |
| Ar starpsienu | nē |
| Vāka materiāla biezums | 4 |
| Montāžas atvere iebūvējamai vienībai | kvadrātisks |
| Piemērots kompensācijas šuvei | nē |
| Ar pārlaidumu | jā |
| Montāžas atveru skaits | 1 |
| Ar atveri pieslēgumam | jā |
| Piemērots atvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | 4 |
| ROHS atbilstība | atbrīvots |
| Kanāla augstums min. | 40 mm |
| Kanāla augstums maks. | 240 mm |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Izstrādājuma sērija | OKA sērija |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 43,8181 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 43,8181 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
GES9 55U V 7011
7405037
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
GES9 55U V 9011
7405039
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7405037
Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mmTips
GES9 55U V 7011
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7405039
Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mmTips
GES9 55U V 9011
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
